概述

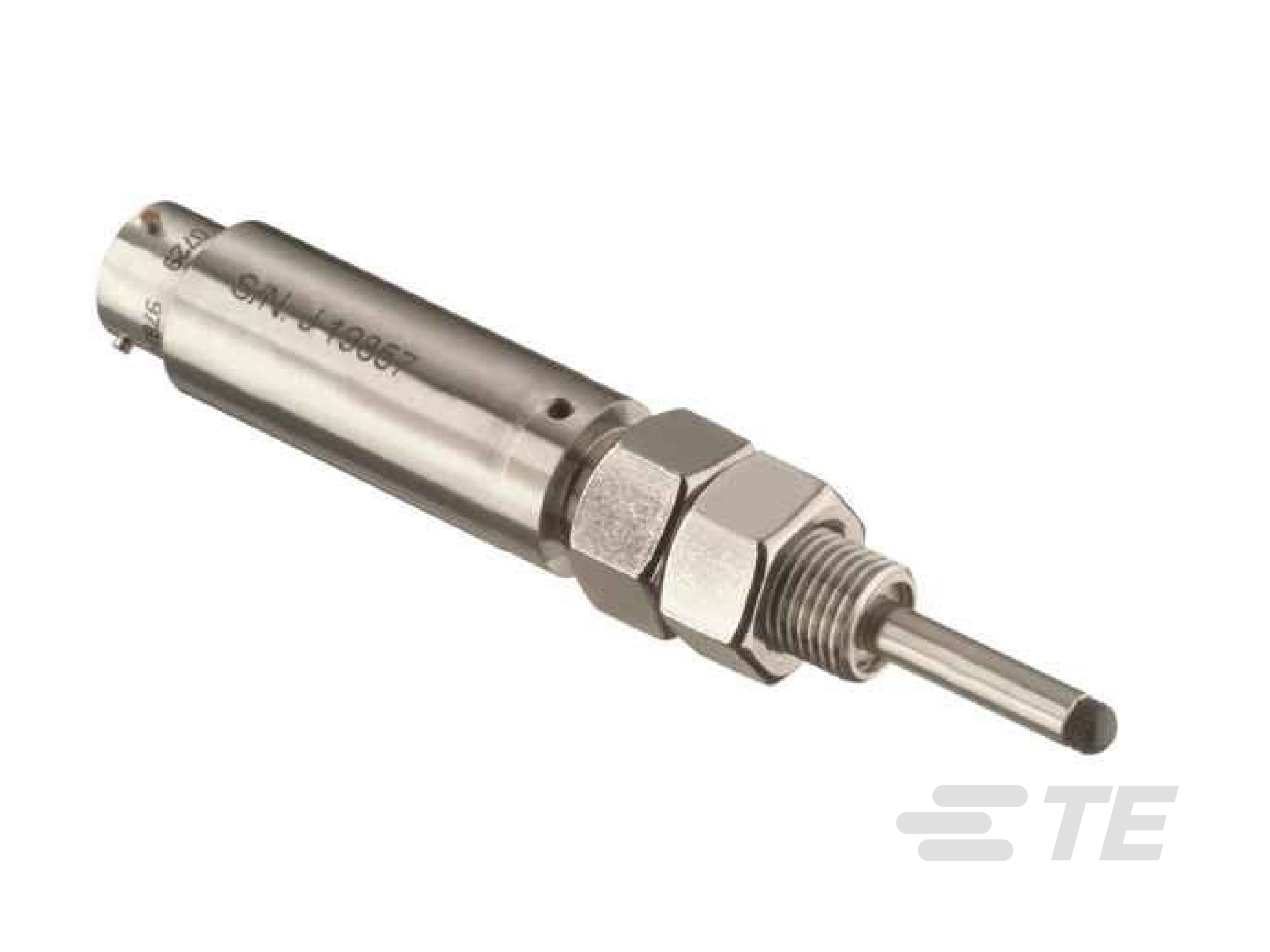

这些测量头为弹簧回弹式 LVDT(线性可变差动变压器),具备精密的线性轴承和内部调理电子设备。 GCD 系列的标称工作电压为 ±15VDC,可提供极其线性、低噪声的 ±10VDC 输出。这些坚固耐用的测量头可在 ±0.05 英寸 [±1.27 mm] 到 ±2 英寸 [±50.8 mm])的行程范围内进行测量。电气行程完全压缩时,弹簧弹力通常为 9 oz [255 克]。可拆卸的镀黑铬、超硬工具钢端头可螺纹式 (4-48UNF-2A) 拧入工作端。内部结构可防止铁芯和轴在纵向移动过程中旋转。焊接的整体式电气连接器为安装提供了便利性,且可以在不牺牲传感器的前提下替换损坏的电缆。外部 ½-20 的安装螺纹及随每个传感器提供的两个防松螺母有助于安装和调整。

特点

  • 全焊接不锈钢结构
  • 可承受严苛环境
  • MS 型连接器 (MIL-C-5015)
  • 超长生命周期
  • CE 认证
  • 每个产品均附有校准证书
  • 气动式/弹簧回弹式(请咨询工厂)

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) ±15

  • 模拟输出  ±10 V

  • 电气连接  PT02A-10-6P

主体特性

  • 外形尺寸  圆柱形

  • 弹簧回弹式  弹簧回弹式

壳体特性

  • 外壳材料  不锈钢

  • 外壳直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度  0 – 70 °C [ 32 – 158 °F ]

  • 环境规范  1,000 PSI 压力

行业标准

  • IP 等级  68

  • 行业标准  RoHS

其他

  • 全部行程范围 (mm) ±1.27, ±12.7, ±25.4, ±3.17, ±50.8, ±6.35

  • 全部行程范围 (in) ±.05, ±.125, ±.25, ±.5, ±1, ±2

  • 线性 (% of Span) ±.25
