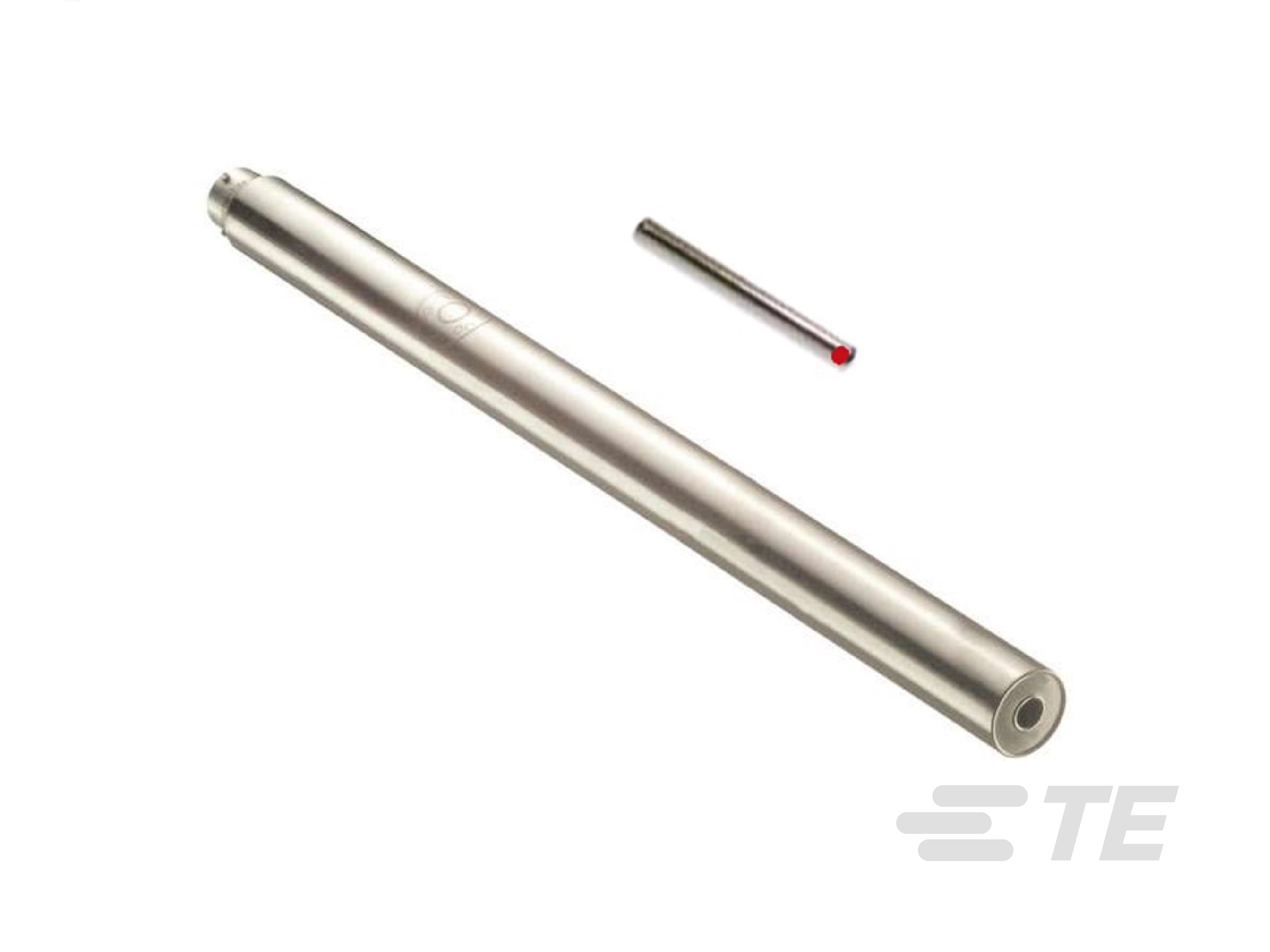

RS-485 LVDT 位置传感器

RS-485 LVDT 位置传感器-CAT-LVDT0038
  • MEAS
|
  • MEAS HC-485
HC-485 系列重工业级 LVDT 是一款独立、超高精度的数字 I/O 设备，适用于在存在水分、灰尘和液体污染物的环境下进行高性能测量。
更多 更少

产品特性

  • 线性(% of Span): ±.25

  • 线性位移传感器 - LVDT/LVIT 外壳材料: 不锈钢

  • 外壳直径(mm): 19.05

  • 线性位移传感器 - LVDT/LVIT 外形尺寸: 圆柱形

  • 线性位移传感器 - LVDT/LVIT 电源电压(V): 8.5 – 30

概述

HC-485 可将直接模拟 LVDT 信号内部转换为工程单位（英制或公制），避免了客户进行模拟数字转换的成本和造成的误差。 对结果进行完全校准，且这种测量设备具有可追溯性，便于安装，同时 100% 可进行现场互换。HC-485 通过 8.5 至 30 VDC 的电源运行，可在以 119kBd 波特比率运行的情况下提供可寻址的 RS-485（2 线）数字输出（MODBus RTU 和 ASCII 协议），在一个双线制网络上最多可接入 32 支传感器。以最大更新速率（600 采样/秒）在内部对 MIN、MAX 和 TIR 读数进行采样和存储，并根据需求提供至主机。此外，还可以提供速度输出（英寸或毫米/秒），同时内置零点功能可提供最大的设置灵活性。

特点

  • RS-485 输出
  • 线性：±0.25% FR（±0.1% 可选）
  • 双线制网络上最多可接入 32 只传感器
  • MIN、MAX 和 TIR 读数
  • 速度输出，内置零点功能
  • 行程范围为 ±0.125 至 ±3 英寸
  • IEC IP68 等级，耐压高达 1,000 PSI [70 bar]

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 线性位移传感器 - LVDT/LVIT 电源电压 (V) 8.5 – 30

  • 数字输出  RS-485

  • 电气连接  6 针连接器

主体特性

  • 线性位移传感器 - LVDT/LVIT 外形尺寸  圆柱形

  • 弹簧回弹式  分离式铁芯

壳体特性

  • 线性位移传感器 - LVDT/LVIT 外壳材料  不锈钢

  • 外壳直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度范围  -25 – 85 °C [ -13 – 185 °F ]

  • 环境规范  1,000 PSI 压力

行业标准

  • IP 等级  IP68

其他

  • 全部行程范围 (mm) ±12.7, ±76.2

  • 全部行程范围 (in) ±.5, ±3

  • 线性 (% of Span) ±.25

参考编号

  • TE 内部编号 CAT-LVDT0038
