概述

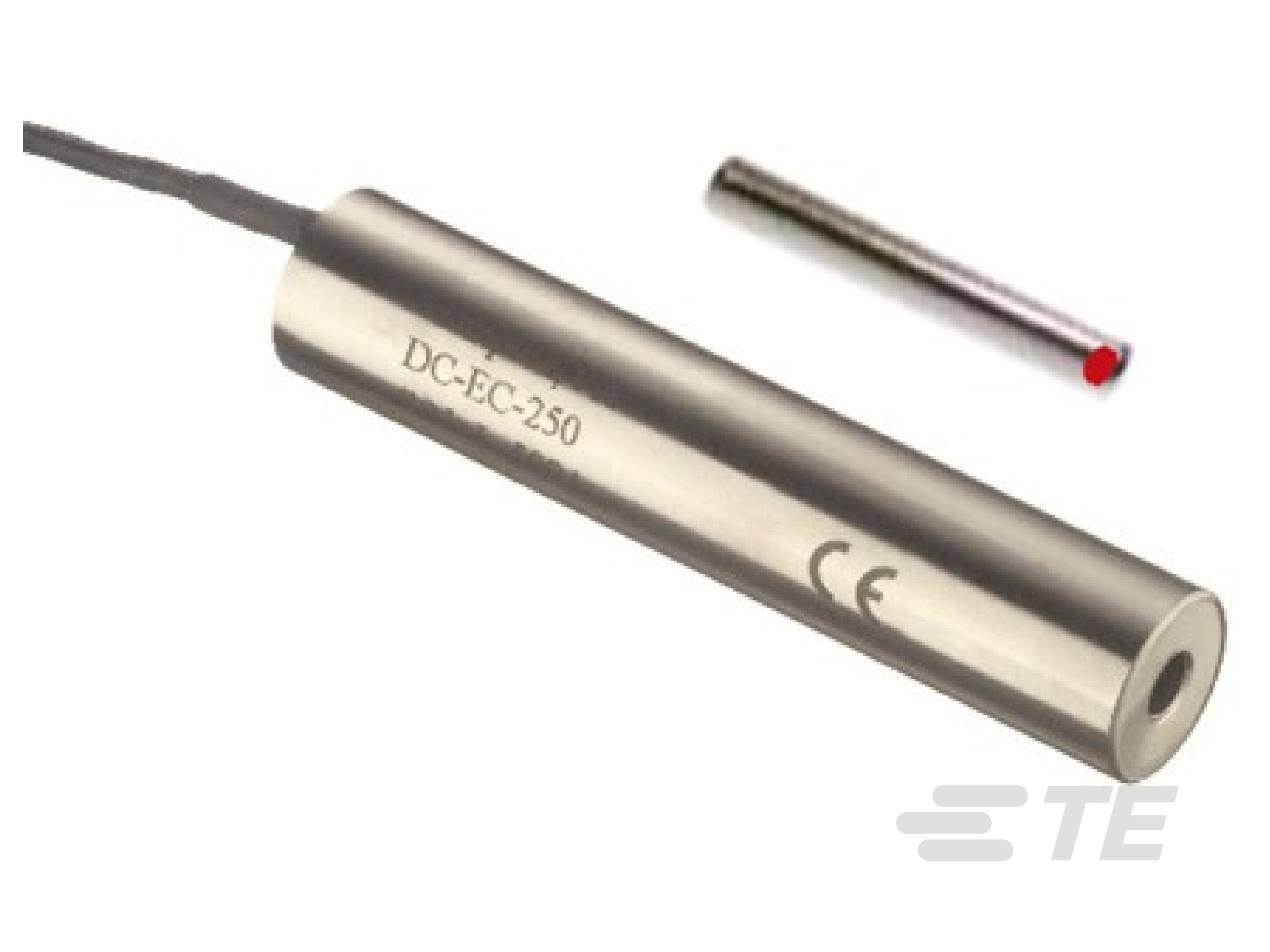

DC-EC 系列的标称工作电压为 ±15VDC,可提供极其线性、低噪声但高频响应 ±10VDC 输出。 创新的设计和制造技术进一步提升了 DC-EC 的性能和成本效益。使用的微小型元件经过精心挑选,可提供最高的稳定性和热性能。所有元件采用真空密封,从而提供出色的抗冲击性和抗振动性,而双磁屏蔽可实现最大限度的漏磁场防护。正如我们的大部分 LVDT 一样,DC-EC 绕组采用配方独特的高温柔性树脂进行真空浸渍,而线圈组件则使用双组分环氧树脂封装在其壳体内。这可有效对抗高湿度、剧烈振动和巨大冲击等不利环境因素。

特性

  • ±10VDC 输出
  • 行程范围为 ±0.05 到 ±10in
  • 0.25% 线性
  • 反向极性保护
  • 双磁屏蔽
  • 不锈钢壳体英制或公制螺纹芯线
  • 抗冲击性和抗振动性
  • 附属芯线选项(部分型号上提供)
  • AISI 400 系列不锈钢壳体
  • 符合 CE 标准
  • 每个装置都配备校准证书
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) ±15

  • 模拟输出  ±10 V

主体特性

  • 外形尺寸  圆柱形

  • 装有弹簧  分离式铁芯, 分离式铁芯

端接特性

  • 电气连接  屏蔽电缆

壳体特性

  • 外壳材料  不锈钢

  • 外壳直径 19.05 mm [ .75 in ]

尺寸

  • 全部行程范围 (mm) ±1.27, ±12.7, ±12.7, ±127, ±25.4, ±254, ±3.17, ±50.8, ±6.35, ±76.2

  • 全部行程范围 (in) ±.05, ±.125, ±.25, ±.5, ±1, ±10, ±2, ±3, ±5

使用环境

  • 工作温度 0 – 70 °C [ 32 – 158 °F ]

  • IP 等级  61

行业标准

  • 行业标准  RoHS

其他

  • 线性 (% of Span) ±.25
