概述

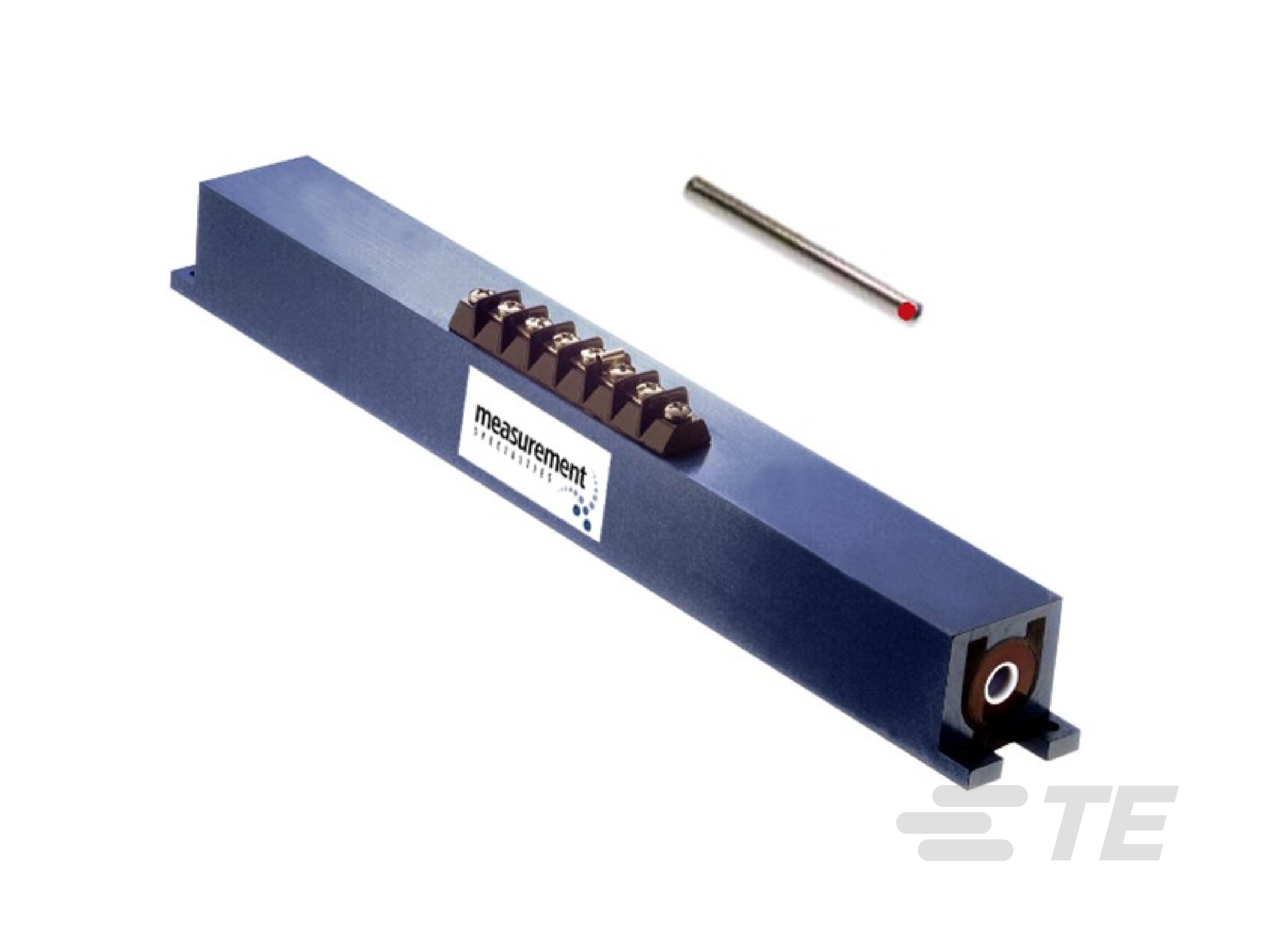

坚固、挤压成型阳极铝外壳含有 100% 环氧树脂封装的 LVDT,可提供优越的环境、机械和 EMI/RFI 保护。 方便的重工业级端子板替代了多芯导线,从而简化了电气连接,同时安装法兰简化了机械安装。整体式 PTFE 孔芯层为芯线提供了稳定、低摩擦的轴承表面,并减少径向间隙。MP 系列提供从 ±0.5 至 ±10 英寸的多个行程范围,非常适合工业铣削类应用、动力涡轮机或任何腐蚀性环境。MP 系列还具有小直径/轻质铁芯,可用于过重的铁芯重量可能影响运动的应用。轻质铁芯可减少机械应力,有助于在高速位移或高振动期间保证铁芯驱动配件的结构完整。

特点

  • 可在严苛环境中运行
  • 安装法兰,易于安装
  • 行程范围为 ±0.5 至 ±10 英寸
  • 交流激励频率为 400 Hz 至 5 kHz
  • 阳极铝外壳
  • 螺丝接线柱
  • PTFE 孔芯层
  • 英制或公制螺纹铁芯

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) 3

  • 励磁频率 (Hz) 400 – 5000

  • 电气连接  接线端子

信号特征

  • 励磁频率 (kHz) .4 – 5

主体特性

  • 外形尺寸  方形截面

  • 弹簧回弹式  分离式铁芯, 分离式铁芯

壳体特性

  • 外壳材料  阳极氧化铝

  • 外壳直径  31.75 mm [ 1.25 in ]

使用环境

  • 工作温度  -55 – 150 °C [ -67 – 302 °F ]

行业标准

  • IP 等级  60

  • 行业标准  RoHS

其他

  • 全部行程范围 (mm) ±101.6, ±12.7, ±127, ±25.4, ±254, ±50.8, ±76.2

  • 全部行程范围 (in) ±.5, ±1, ±10, ±2, ±3, ±4, ±5

  • 线性 (% of Span) ±.25
