概述

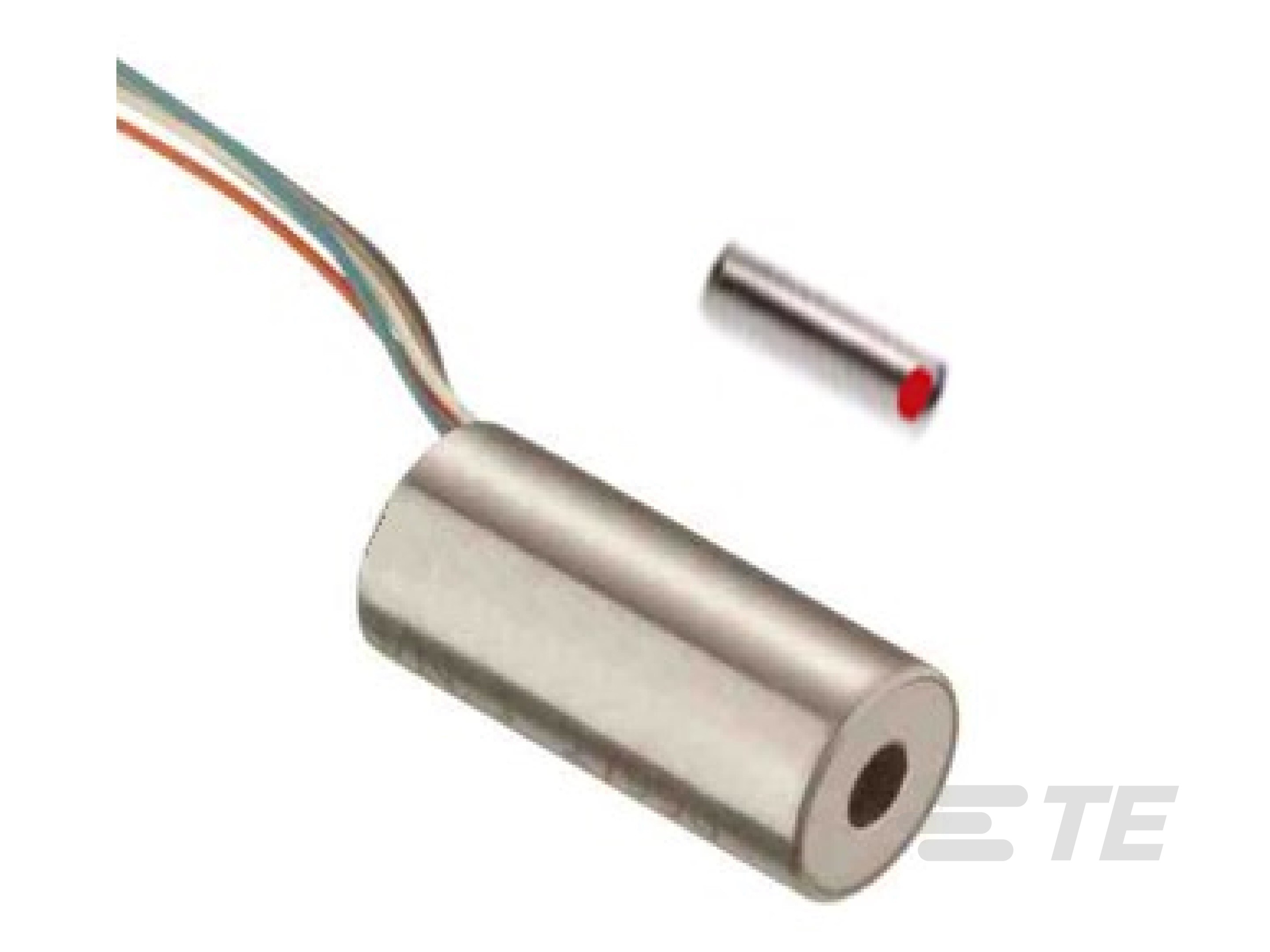

MHR-T 系列直径仅为 3/8 英寸 [9.5 mm] 并且铁芯重量极轻,适合于铁芯过重会影响被测对象移动情况的应用;该系列惯性较小,更易于在较快的位移速度下进行精确测量。 轻质铁芯还可降低机械应力,以及确保铁芯驱动配件的结构完整。线圈和铁芯之间的紧密电耦合可确保高输出灵敏度,从而在连接到多种信号调节器和调节电路时提供信号。磁性不锈钢外壳可提供电磁和静电屏蔽。

特点

  • 工作温度高达 392°F [200°C]
  • 尺寸小巧,轻质铁芯
  • 高输出信号
  • 行程范围为 ± 0.025 至 ±1 英寸
  • 交流激励频率为 2 kHz 至 20 kHz
  • 不锈钢外壳
  • 英制或公制螺纹铁芯

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) 3

  • 电气连接  引线

信号特征

  • 励磁频率 (kHz) 2 – 20

主体特性

  • 外形尺寸  圆柱形

  • 弹簧回弹式  分离式铁芯, 分离式铁芯

壳体特性

  • 外壳材料  不锈钢

  • 外壳直径  9.52 mm [ .375 in ]

使用环境

  • 工作温度  -20 – 200 °C [ -4 – 392 °F ]

  • 环境规范  高温

行业标准

  • IP 等级  61

  • 行业标准  RoHS

其他

  • 全部行程范围 (mm) ±.635, ±1.27, ±12.7, ±2.54, ±25.4, ±6.35

  • 全部行程范围 (in) ±.025, ±.05, ±.1, ±.25, ±.5, ±1

  • 线性 (% of Span) ±.25
