概述

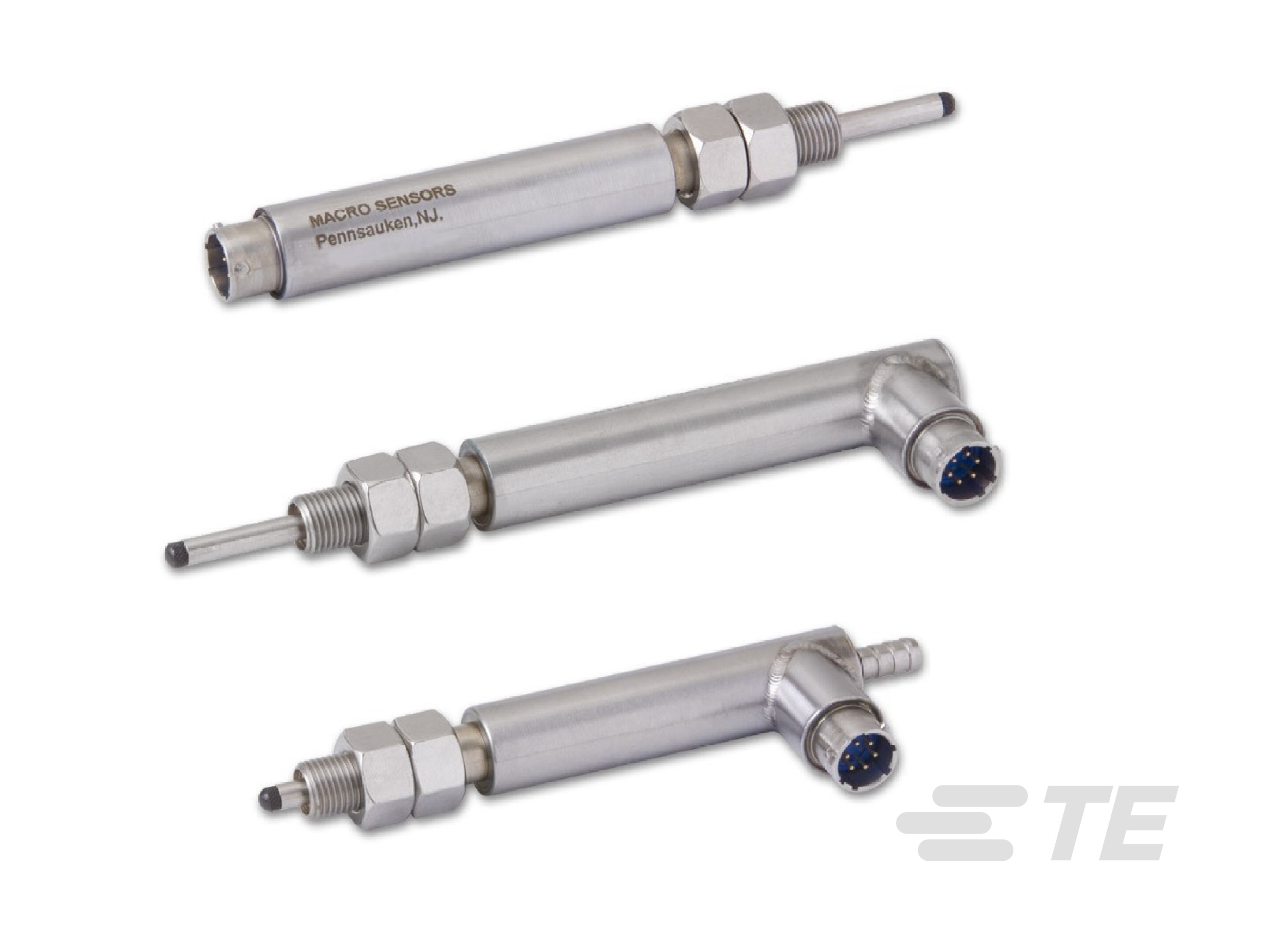

该位移传感器中内置的处理电路可使其通过直流输入运行并生成预先校准的直流输出。 GHSD 750 和 GHDSR 系列的输出可直接接入到多种 PLC、数字指示器、模拟数字转换器、基于计算机的数据处理器和 QC 数据采集系统。GHSD 750 系列传感器的可选量程从 ±0.020 英寸 (±0.51 mm) 至 ±2.00 英寸 (±50.0 mm),通过由最小二乘法得出的统计学上的最佳拟合直线,该系列传感器的最大线性误差为满量程输出的 ±0.25%。

特点

  • 量程:±0.020 英寸至 ±2.00 英寸
  • ±15 V 直流输入,预先校准的 0 至 ±10 V 直流输出
  • 重复性 < 0.01% FRO
  • 非线性小于 ±0.25% FRO
  • 线圈环境密封,符合 IEC IP-68 标准

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) ±15

  • 模拟输出  ±10 V

  • 电气连接  PT02A-10-6P

主体特性

  • 弹簧回弹式  弹簧回弹式

壳体特性

  • 外壳材料  不锈钢

  • 外壳直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度  -20 – 70 °C [ -4 – 158 °F ]

行业标准

  • IP 等级  68

其他

  • 全部行程范围 (mm) ±.508, ±1.27, ±12.7, ±25.4, ±3.17, ±50.8, ±6.35

  • 全部行程范围 (in) ±.02, ±.05, ±.125, ±.25, ±.5, ±1, ±2

  • 线性 (% of Span) ±.25
