概述

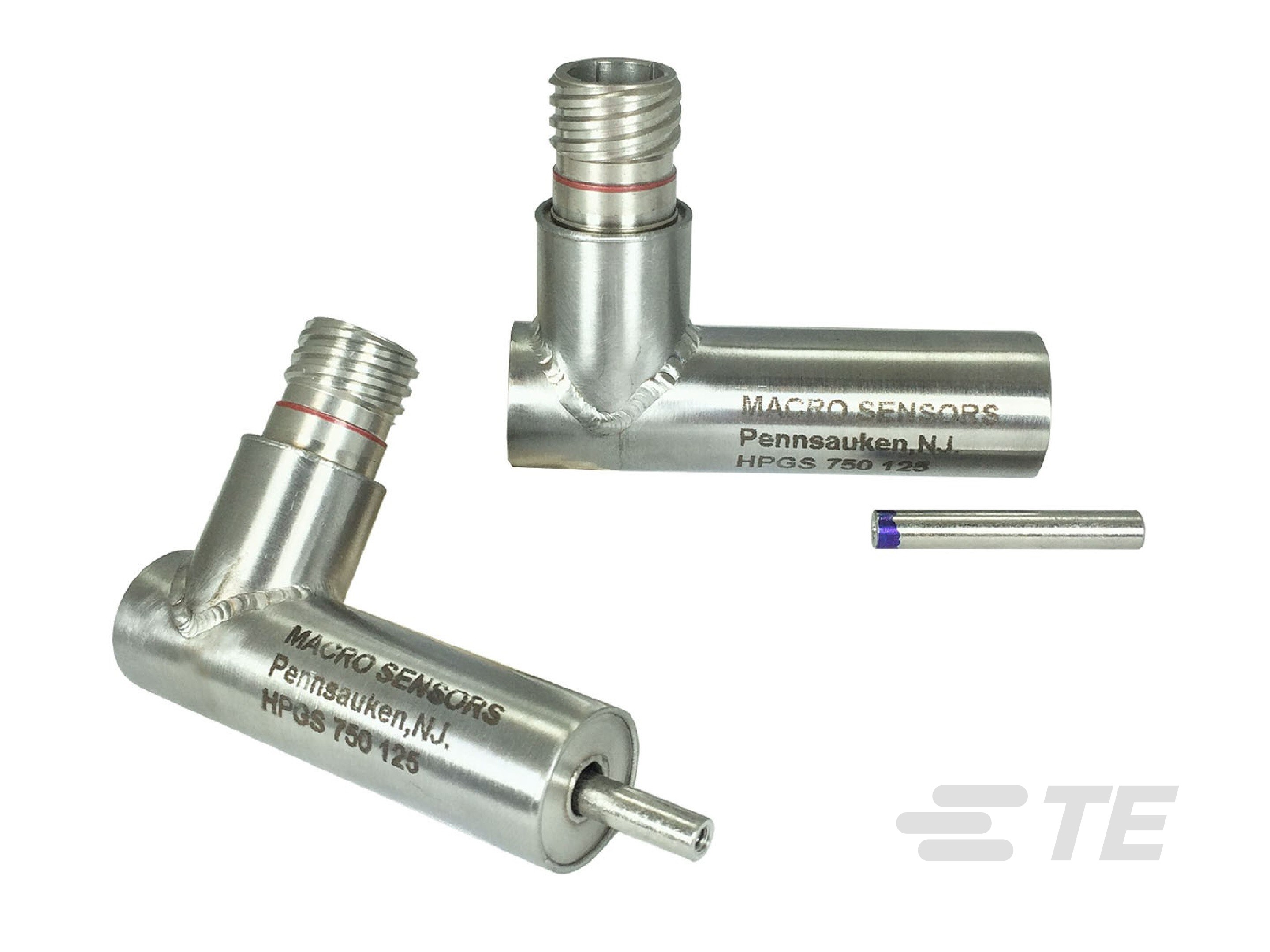

这些坚固的密封传感器采用全不锈钢制成,适用于高温 (400°F) 工业用途。 线圈绕组采用 IP-68 密封设计,可适应严苛环境,电气接口采用径向螺丝密封的 38999 式连接器(包括配套的连接器)。螺丝在径向连接器上可提供三个重要的优点。第一,它采用了通孔设计,可连接 LVDT 铁芯的任意一端或两端,以便于进行更好的机械支持和铁芯引导,并且更易于清洁积灰和有污垢的部位。第二,与带轴向电气接口的相同行程的传感器相比,可缩短安装长度。第三,传感器可承受更高的振动。

特点

  • 量程:±0.050 英寸至 ±10.0 英寸
  • 长期高振动稳定性
  • 工作温度为 400°F (200°C)
  • 螺丝在径向连接器上,通孔操作
  • IP-68
  • 非线性小于 ±0.25% FRO

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) 3

  • 电气连接  D38999/25 尺寸 9

信号特征

  • 励磁频率 (kHz) 2.5

主体特性

  • 弹簧回弹式  分离式铁芯, 分离式铁芯

壳体特性

  • 外壳材料  不锈钢

  • 外壳直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度  -55 – 200 °C [ -67 – 392 °F ]

行业标准

  • IP 等级  68

其他

  • 全部行程范围 (mm) ±1.27, ±101.6, ±12.7, ±127, ±190.5, ±25.4, ±254, ±3.17, ±50.8, ±6.35, ±76.2

  • 全部行程范围 (in) ±.05, ±.125, ±.25, ±.5, ±1, ±10, ±2, ±3, ±4, ±5, ±7.5

  • 线性 (% of Span) ±.25
