概述

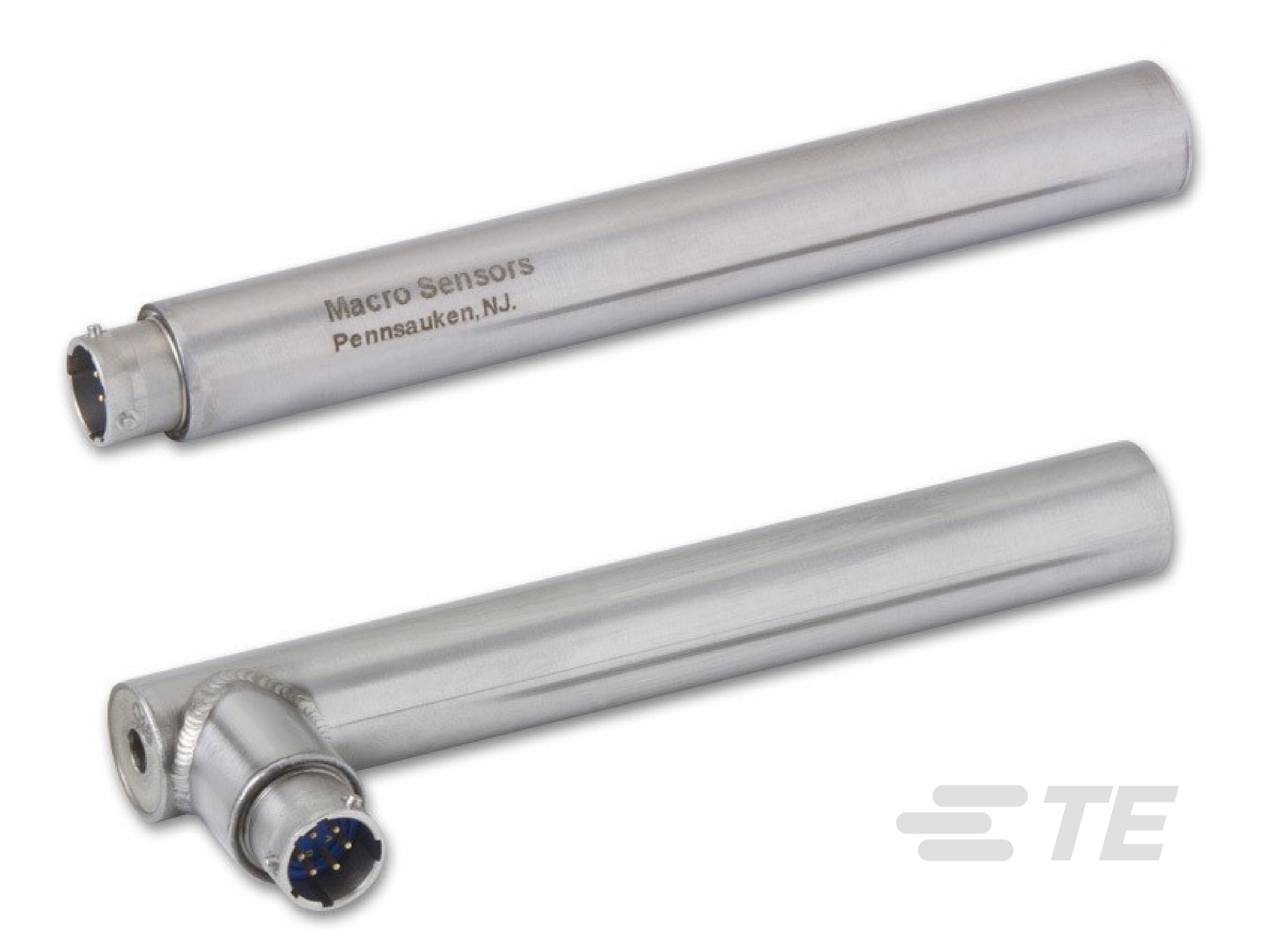

这些坚固的密封传感器采用全不锈钢制成,适用于高温 (400°F) 工业用途。 线圈绕组采用符合 IEC 标准 IP-68 等级的密封设计,能够抵抗严苛环境;电气端接通过密封轴向 (HSTA) 或径向 (HSTAR) 连接器实现。径向连接器可提供两个重要优点。第一,它采用了通孔设计,可连接 LVDT 铁芯的任意一端或两端,以便于进行更好的机械支持和铁芯引导,并且更易于清洁积灰和有污垢的部位。第二,与带轴向电气接口的相同行程的传感器相比,可缩短安装长度。配套的连接器插头随传感器一并提供。HSTA/HSTAR 750 系列传感器的行程为 ±0.050 英寸 (±1.25 mm) 至 ±10.0 英寸 (±250 mm);HSTA/HSTAR 750 系列传感器采用 LVDT 技术,具备高分辨率、优异的可重复性、低磁滞、卓越的线性以及高灵敏度。通过由最小二乘法导出的统计学上的最佳直线,这些传感器的最大线性误差为满量程输出的 ±0.25%。

特点

  • 量程:±0.05" 至 ±10" [±1.25 mm 至 ±250 mm]
  • 工作温度为 400°F (200°C)
  • 环境密封,符合 IEC IP-68 标准
  • 非线性小于 ±0.25% FRO
  • 穿孔设计 (HSTAR)
  • 提供电气连接器配套插头

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) 3

  • 电气连接  PT02A-10-6P

信号特征

  • 励磁频率 (kHz) 2.5

主体特性

  • 弹簧回弹式  分离式铁芯, 分离式铁芯

壳体特性

  • 外壳材料  不锈钢

  • 外壳直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度  -55 – 200 °C [ -67 – 392 °F ]

行业标准

  • IP 等级  68

其他

  • 全部行程范围 (mm) ±1.27, ±101.6, ±12.7, ±127, ±190.5, ±25.4, ±254, ±3.17, ±50.8, ±6.35, ±76.2

  • 全部行程范围 (in) ±.05, ±.125, ±.25, ±.5, ±1, ±10, ±2, ±3, ±4, ±5, ±7.5

  • 线性 (% of Span) ±.25
