概述

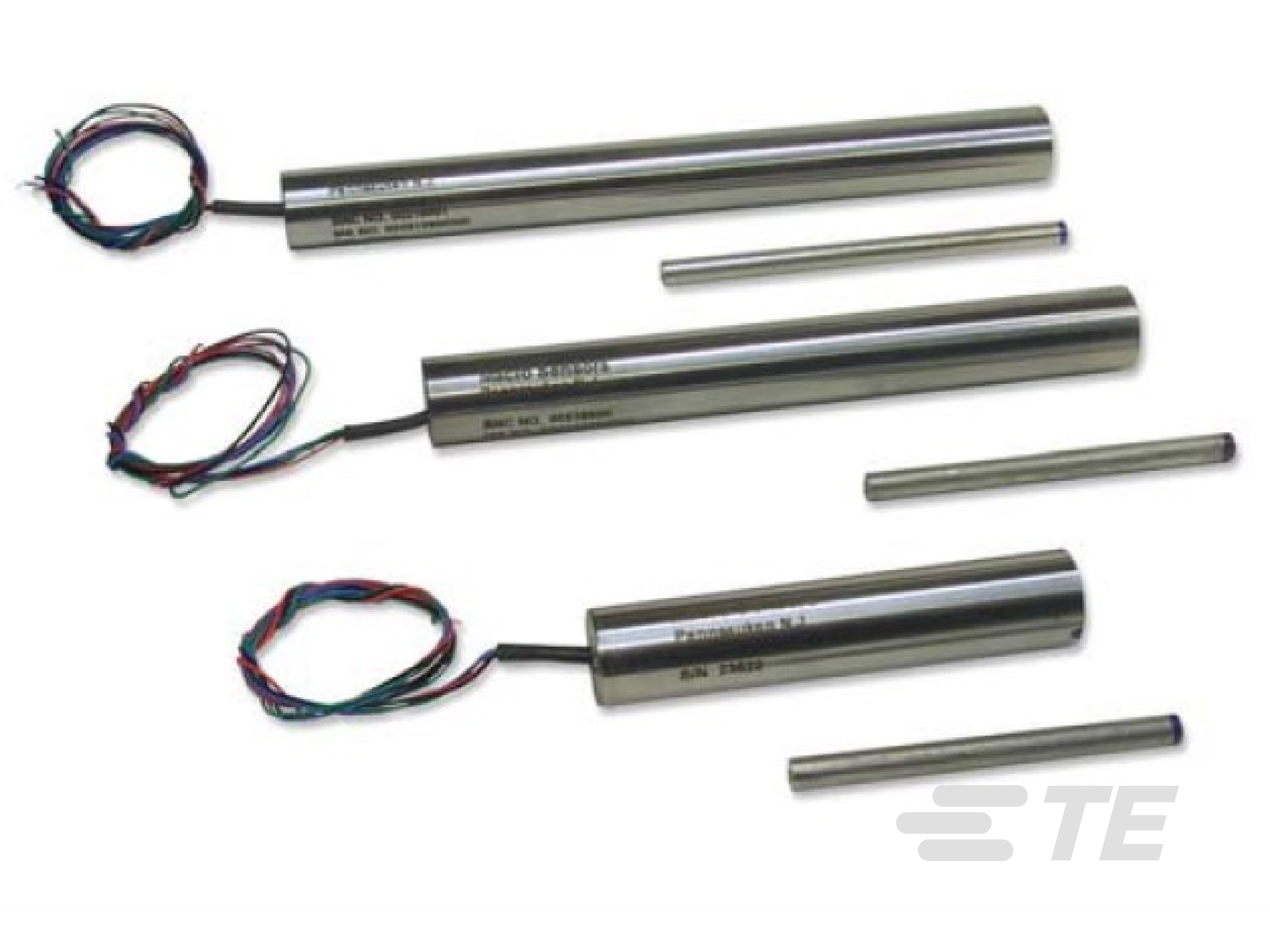

PR 812 和 PRH 812 系列交流 LVDT 是直径为 0.812" (20.6 mm) 的 PR 750 系列,主要用于传统 OEM 应用,不建议用于新型设计。 在大多数应用中这些系列 LVDT 都具有高性价比并且安装方便,可替换 OEM 或用户所采用的同尺寸、同行程的竞争对手产品。PR 750、PR 812 和 PRH 812 系列提供 ±0.050" (±1.25 mm) 到 ±10" (±250 mm) 的满量程测量范围。PR 750 和 PR 812 系列中测量轴孔和铁芯的径向间隙为 0.031" (0.75 mm),PRH 812 系列中则为 0.062" (1.6 mm),同时均提供标准 0.25" (6.35 mm) 直径的铁芯。PR 系列传感器采用 LVDT 技术,具备高分辨率、优异的可重复性、低磁滞、卓越的线性以及高灵敏度。通过由最小二乘法导出的统计学上的最佳直线,这些传感器的最大线性误差为满量程输出的 ±0.25%。

特点

  • 可选 0.750" 或 0.812" 直径
  • 量程:±0.05" 至 ±10" [±1.25 mm 至 ±250 mm]
  • 非线性小于 ±0.25%
  • 工作温度为 220°F (105°C)
  • 线圈组件密封,符合 IEC IP-61 标准
  • 磁性屏蔽不锈钢外壳

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) 3

  • 电气连接  引线

信号特征

  • 励磁频率 (kHz) 2.5

主体特性

  • 弹簧回弹式  分离式铁芯, 分离式铁芯

壳体特性

  • 外壳材料  不锈钢

  • 外壳直径 (mm) 19.05, 20.6

  • 外壳直径 (in) .75, .812

使用环境

  • 工作温度  -55 – 105 °C [ -67 – 221 °F ]

行业标准

  • IP 等级  61

其他

  • 全部行程范围 (mm) ±1.27, ±101.6, ±12.7, ±127, ±190.5, ±2.54, ±25.4, ±254, ±5.08, ±50.8, ±76.2

  • 全部行程范围 (in) ±.05, ±.1, ±.2, ±.5, ±1, ±10, ±2, ±3, ±4, ±5, ±7.5

  • 线性 (% of Span) ±.25
