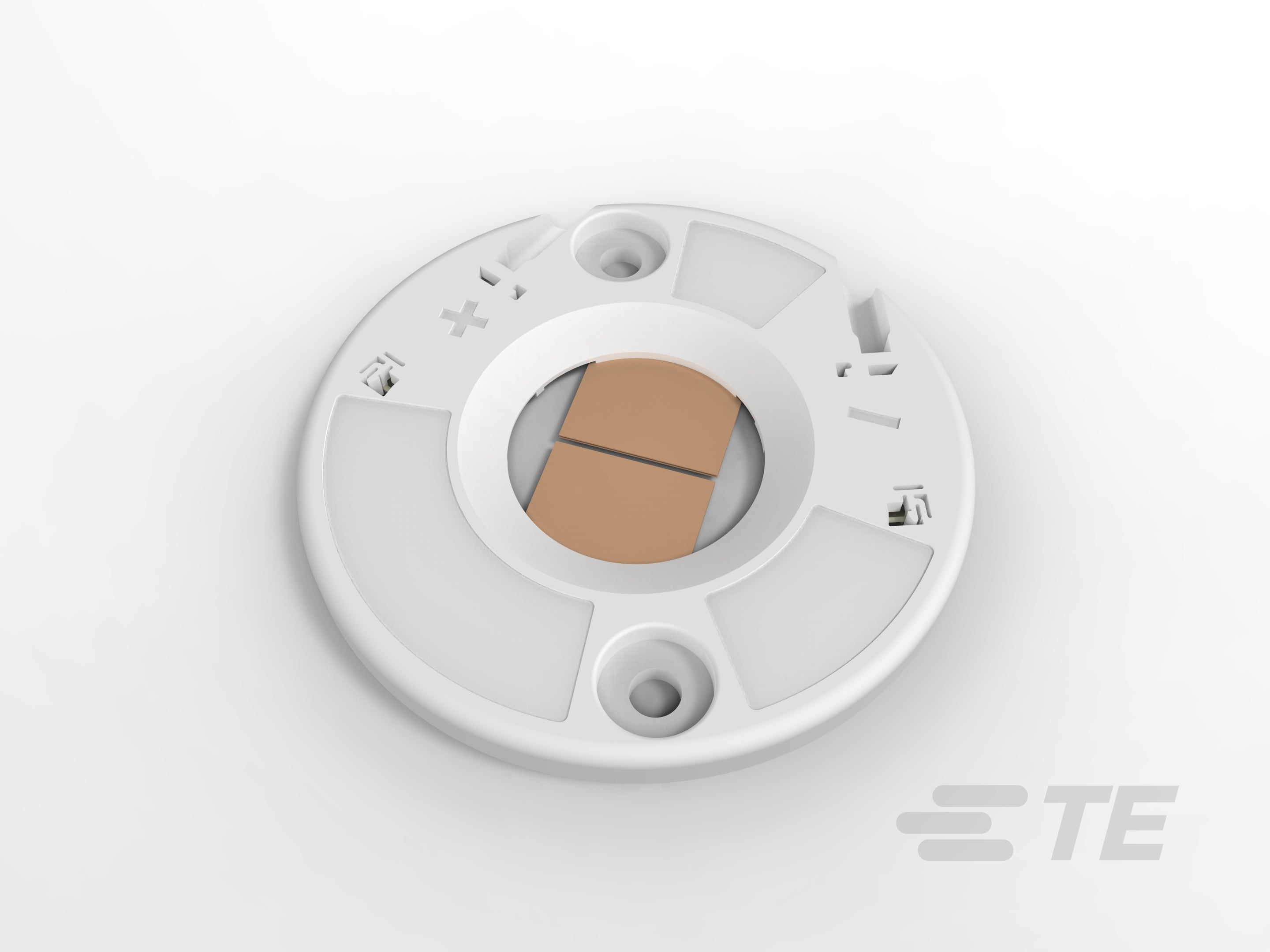

LED Holders, Z45

LED Holders, Z45-CAT-L97-L4981B
  • LUMAWISE
|
  • LUMAWISE LED Holders
Z45 LED 底座是 TE 的下一代 LED 底座，采用高强度、高反射率的无卤阻燃 PBT 制成。。该底座延用 TE 应用在所有底座的粘合剂和插入式连接设计，将 COB LED 快速简便地组装于照明灯具之中，无需夹紧系统。
更多 更少

产品特性

  • 工作电压(VDC): 60

  • 线缆端接方法: 插入式

  • 连接器和端子端接到: 印刷电路板

  • 端子额定电流（最大值）(A): 3

  • 工作温度范围(°C): -40 – 105

概述

TE Connectivity 推出新款 LUMAWISE Z45 LED 底座 TE 适用于板载芯片 (COB) LED 的 LED 底座广泛产品。Z45 LED 底座是 TE 的下一代 LED 底座，采用高强度、高反射率的无卤阻燃 PBT 制成。。该底座延用 TE 应用在所有底座的粘合剂和插入式连接设计，将 COB LED 快速简便地组装于照明灯具之中，无需夹紧系统。35 毫米的标准螺钉允许散热器使用标准的钻孔和装配程序。LED 底座的 120 度光学角度可以将光线损失降到最低。TE 的 LUMAWISE Z45 LED 底座符合 Zhaga 规格书 3 的标准，并且与其他 Zhaga LED 照明元件兼容。

3A

最大电流

60V

直流 - 最大电压

应用

• 射灯
• 筒灯
• 轨道灯
• 路灯
• 普通照明
• 园艺照明

主要特性

  • 小尺寸
  • 插入式端子
  • 无卤素
  • 高反射率
  • LED 装夹
  • 高 COB 板的尺寸公差兼容性
  • 在散热器上均匀分布来自 LED 的压力

标准和规范

• 标准：UL8574 和 IEC 60838-2-2
• 应用规格：114-133107


规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

结构特性

  • 包括照明连接器特性  不兼容光学仪器, 不可编程, 光学兼容, 受到 Zhaga 启发, 无板上驱动器

  • 位数  1, 2

电气特征

  • 工作电压 (VDC) 60

主体特性

  • 兼容的 LED  BridgeLux V13, Citizen CLL030, Citizen CLL032, Citizen CLU 034, Citizen CLU 036, Citizen CLU038, Citizen CLU710, Citizen CLU711, Citizen CLU720, Citizen CLU721, Cree CMT 1922, Cree CMT 1925, Cree CMT 1930, Edison Opto HE CR 180 系列, Edison Opto HE CR 190 系列, Edison Opto HM CR 180 系列, Edison Opto HM CR 190 系列, Everlight EAHP1919Wxx, Everlight EAHP2024 系列, Lextar PB16H, Lextar PB16U, Lextar PB19H, Lextar PB19U, Lextar PB26H, Lextar PB26U, Lumileds 1204, Lumileds 1204 GEN 3, Lumileds 1204CRSP, Lumileds 1205, Lumileds 1205 GEN 3, Lumileds 1205CRSP, Lumileds 1208, Lumileds 1208 CRSP, Lumileds 1208 GEN 3, Luminus CGM-14 GEN4, Luminus CHM 14, Luminus CHM-11-XH20, Luminus CHM-14-AC00, Luminus CHM-14-AC10, Luminus CHM-9-XH20/XH30, Luminus CLM-14 GEN 3, Luminus CLM-14 GEN4, Luminus CXM-11 GEN3, Luminus CXM-11 GEN4, Luminus CXM-11-AC00, Luminus CXM-11-XH00, Luminus CXM-14 Gen 3, Luminus CXM-14 GEN4, Osram s13 系列, Phillips FORTIMO LED SLM C PW G6 2024, Samsung LC016D, Samsung LC019D, Samsung LC030C, Samsung LC033D, Seoul SDWx2F1A, Seoul SDWx3F1C, Tridonic SLE-G6-LES 10, Tridonic SLE-G6-SNC, Tridonic SLE-G7-LES13, Tridonic SLE-G7-LES15, 尖锐大型 Zenigata GW5DGC**M04, 尖锐大型可调白色 GW6TGBJC50C

接触件特性

  • 端子接触部电镀材料  金

  • 端子额定电流（最大值） (A) 3

端接特性

  • 线缆端接方法  插入式

壳体特性

  • 外壳材料  PBT GF

使用环境

  • 工作温度范围  -40 – 105 °C [ -40 – 105 °F ]

操作/应用

  • 电路应用  电源

参考编号

  • TE 内部编号 CAT-L97-L4981B
