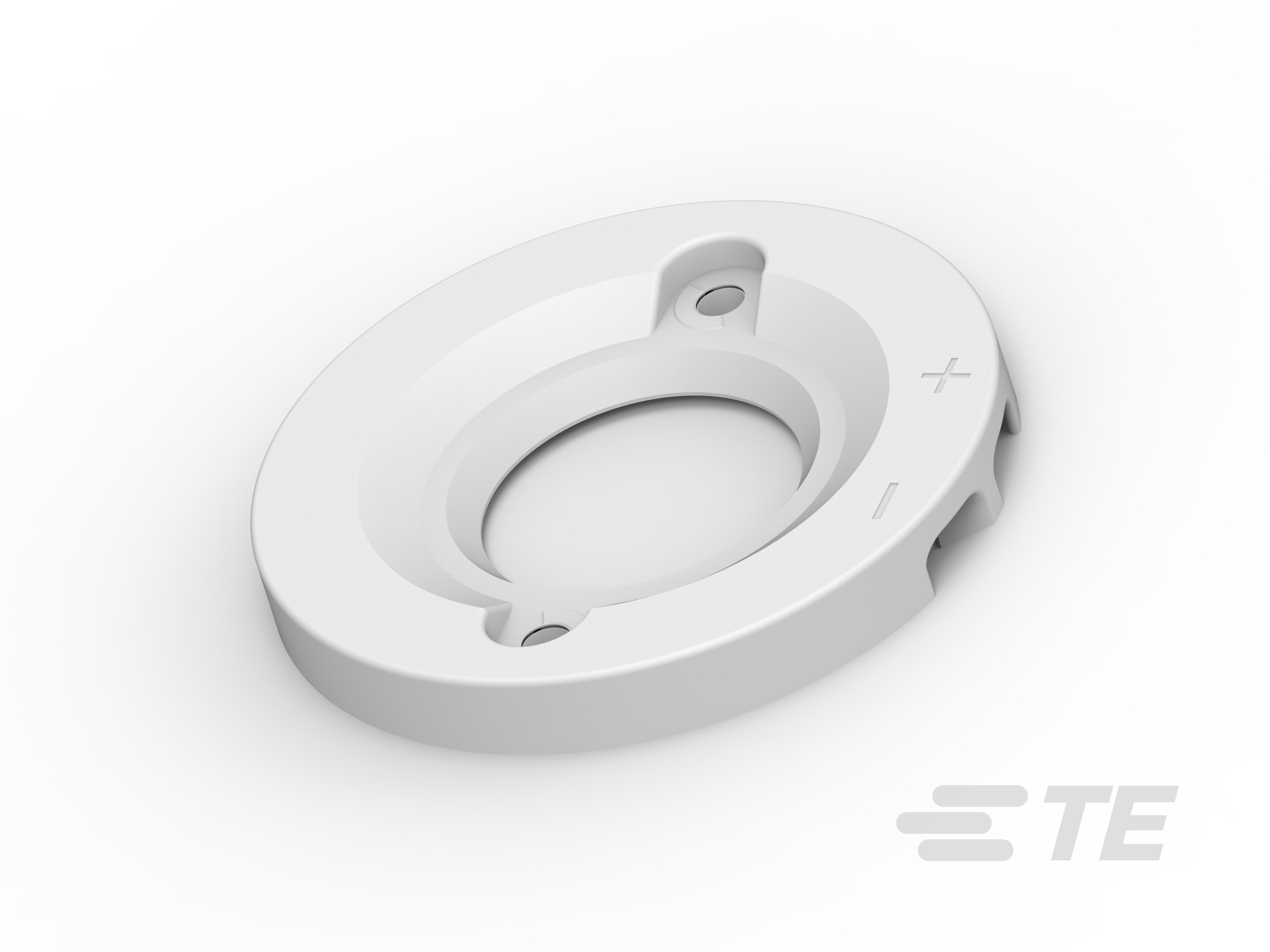

Z50 Zhaga Profile LED Holders

Z50 Zhaga Profile LED Holders-CAT-L97-L4981
  • LUMAWISE
|
  • LUMAWISE LED Holders
Zhaga 尺寸 Z50 型 LUMAWISE LED 底座提供快速简便的无焊连接。允许使用标准螺钉将 LED 直接附加到散热器，从而使设计更加易于使用并加快上市速度。
更多 更少

产品特性

  • 工作电压(VDC): 300

  • 线缆端接方法: 插入式

  • 端子额定电流（最大值）(A): 5

  • 工组温度范围(°C): -40 – 105

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器系统  板到部件, 线到板, 线到部件

  • 连接器和端子端接到  印刷电路板, 电线和电缆

  • COB 基材厚度 (mm) 1

  • LED 底座产品类型  LED 底座

结构特性

  • 包括照明连接器特性  不兼容光学仪器, 不可编程, 不可调光, 光学兼容, 实现 Zhaga 兼容性, 无板上驱动器, 无热保护

  • 位数  1, 2

电气特征

  • 工作电压 (VDC) 300

  • 额定电流（最大值） (A) 5

主体特性

  • 兼容的 LED  Bridgelux V13D Gen 7, Citizen CLL030, Citizen CLL032, Citizen CLL036- 1208C1, Citizen CLL036-1205C1, Citizen CLL036-1206C1, Citizen CLU034, Citizen CLU036, Citizen CLU038-1206C4, Citizen CLU720, Cree CMT 1922, Cree CMT 1925, Cree CMT 1930, Cree CXA 1812, Cree CXA 1820, Cree CXA 25XX/CXB 25XX, Cree CXB 1820, Cree CXB 2540, Edison Opto 2PHM30XWXXP13001, Everlight EAHP1919, Everlight EAHP2024 系列, Everlight XUAN1919, Lextar Nimbus 1500, Lumileds 1202, Lumileds 1202, Lumileds 1202CRSP, Lumileds 1203, Lumileds 1203CRSP, Lumileds 1204, Lumileds 1204 GEN 3, Lumileds 1204CRSP, Lumileds 1205, Lumileds 1205 GEN 3, Lumileds 1205CRSP, Lumileds 1208, Lumileds 1208 CRSP, Lumileds 1208 GEN 3, Luminus CGM-14 GEN4, Luminus CHM-11-XH20, Luminus CHM-9-AC00, Luminus CHM-9-XH20/XH30, Luminus CLM-14 GEN 3, Luminus CLM-14 GEN4, Luminus CXM-14 Gen 3, Luminus CXM-14 GEN4, Nichia L036A, Nichia L066, Nichia L121A, Nichia NFCLJ108B, Nichia NFCWJ108B, Nichia NFDLJ130B, Nichia NFDWJ130B, Nichia NFDWJ130B-V2, Osram S19 GW KAHLB2.PM, Osram SOLERIQ S13 GEN II, Panasonic C14 (19 x 19), Samsung LC016D, Samsung LC019D, Samsung LC020C, Samsung LC026B, Samsung LC026D, Samsung LC030C, Samsung LC033B, Samsung LC033D, Samsung LC040B, Samsung LC040C, Seoul SBW2FIB, Seoul SBW3FIA, Seoul SDWx3F1C, Seoul SDW02F1C (ZC12), Tridonic SLE-G5-LES15, Tridonic SLE-G6-LES 15, Tridonic SLE-G6-LES 15 SNC/ADV, Tridonic SLE-G6-LES 17, Tridonic SLE-G6-LES 17 SNC/ADV/EXC, Tridonic SLE-G7-LES13, Tridonic SLE-G7-LES15, VOSSLOH-SCHWABE VAS-125, VOSSLOH-SCHWABE VAS-127, 尖锐大型 Zenigata

接触件特性

  • 端子基材  铜合金

  • 端子接触部电镀材料  银

  • 端子额定电流（最大值） (A) 5

端接特性

  • 线缆端接方法  插入式

机械附件

  • 连接器安装类型  板安装

壳体特性

  • 外壳材料  PBT GF

使用环境

  • 工组温度范围 (°C) -40 – 105

操作/应用

  • 电路应用  电源

参考编号

  • TE 内部编号 CAT-L97-L4981
