概述

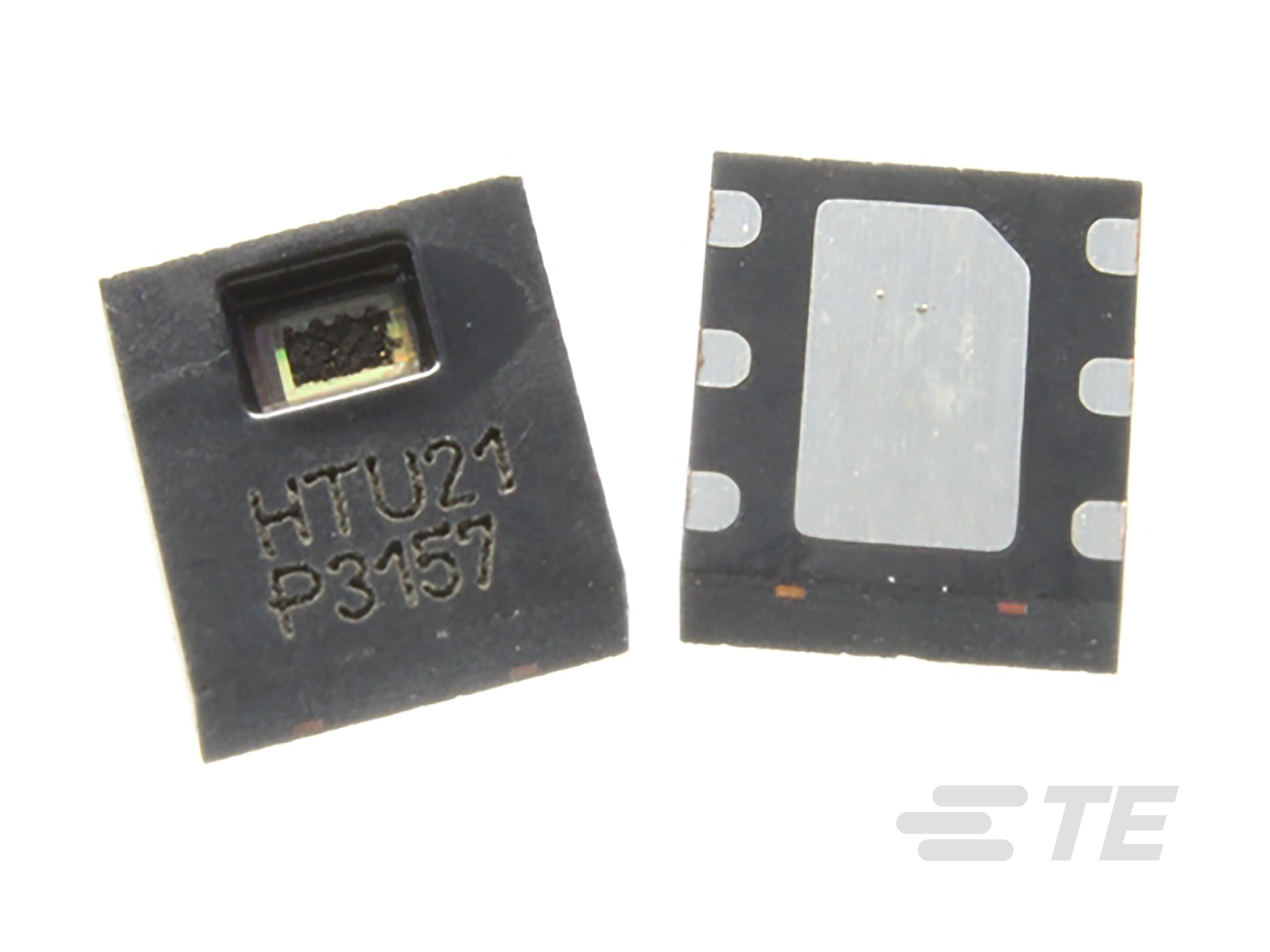

HTU21P(F) 是一款适用于 OEM 应用的湿度和温度传感器。 它嵌入在可回流焊接的双边扁平无铅 (DFN) 封装中,尺寸仅为 3 x 3 x 0.9 mm,树立了新的尺寸和智能化典范。 该传感器提供经过校正的线性模拟脉冲宽度调制 (PWM) 信号。HTU21P(F) 是即插即用型温湿度传感器,专为需要可靠精确测量的 OEM 应用而设计。这些低功耗传感器设计用于空间受限的大批量和成本敏感型应用。PWM 信号的基础频率为 120Hz,数据信号通过 SDA 线提供。通过改变 SCL 的高低电平选择湿度或温度信号输出。传感器每秒钟测量两次。PWM 信号可通过低通滤波器转换成模拟比例输出。

优势

  • DFN 类型封装
  • 相对温湿度模拟输出,PWM 接口
  • 全面校准
  • 无铅传感器,可回流焊接
  • 低功耗
  • 快速响应
  • 完全可互换,标准条件下无需校准
  • 长期饱和后迅速恢复
  • 兼容自动化装配过程,包括无铅过程和回流过程
  • 单独标识,符合严格的追溯要求

应用

  • 汽车:除雾、暖通空调
  • 家用电器
  • 医疗
  • 打印机
  • 加湿器
HTU21P(F) 传感器尺寸图表
HTU21P(F) 图表

HTU21P(F) 传感器尺寸

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品类型  RHT

  • 传感器类型  数字

电气特征

  • 电源电压(峰值) (V) 3.8

  • 电流消耗 (mA) .014

使用环境

  • 工组温度范围 -40 – 125 °C [ -40 – 257 °F ]

  • 工组湿度范围 (%RH) 0 – 100
