概述

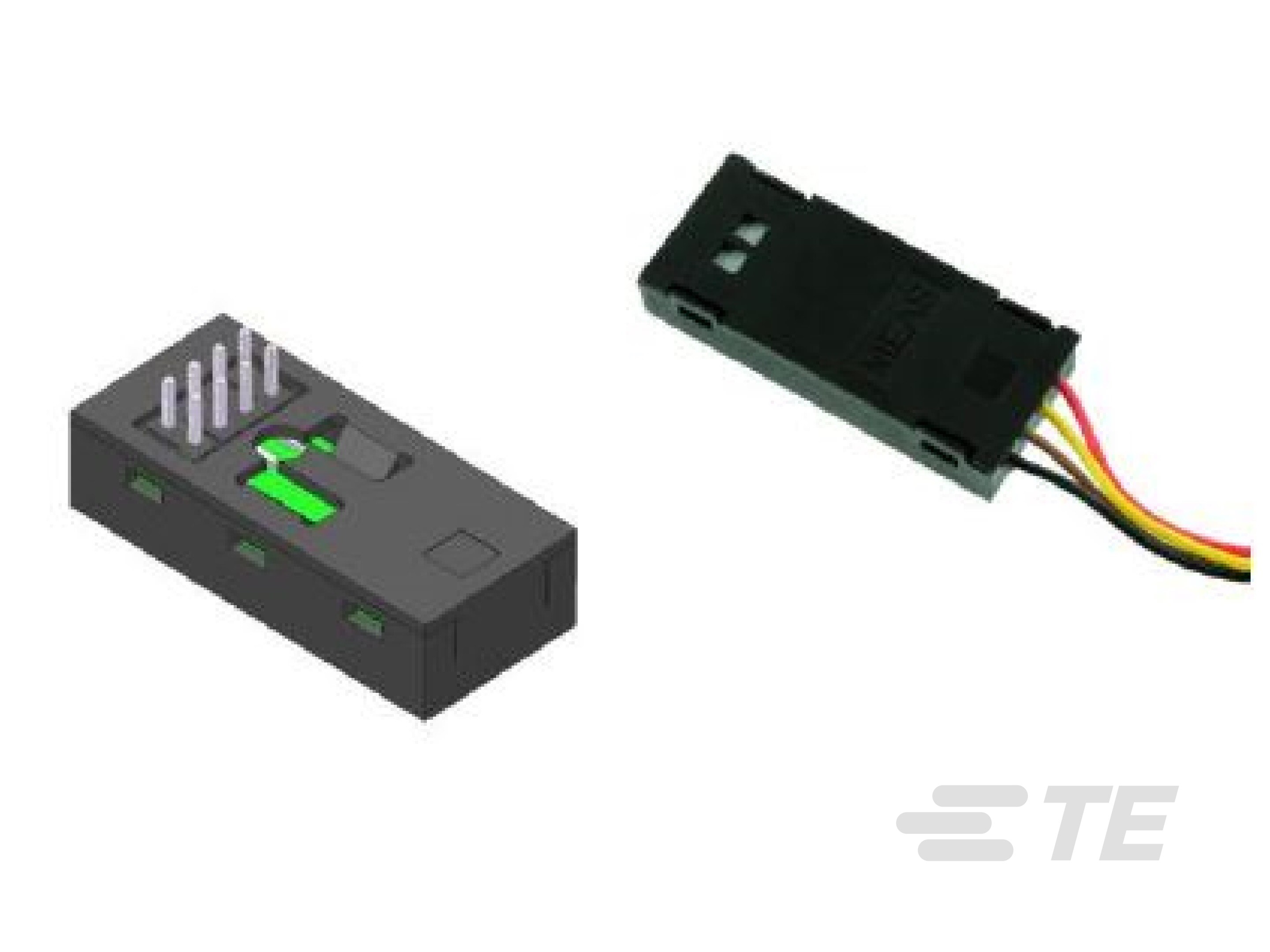

产品采用湿度和温度数字输出模块,可直接与微控器连接。 HTU3800 系列模块尤其适用于要求低功耗的大批量、成本敏感的应用。每一个模块都经过单独校准和测试,采用数字、I²C 格式的线性化信号。此外,HTU3800 系列数字温湿度模块的分辨率可以按要求更改(对于 RH/T 为 8/12 位至最高 12/14 位),可检测低电池电量,并且校验和提高了通讯可靠性。可选的 PTFE 过滤器/膜 (F) 可保护具有温度输出的 HTU3800 系列带温度输出的数字湿度模块,使其不受灰尘和水汽影响,并且保护传感器不受微粒污染。PTFE 过滤器/薄膜不影响快速响应。多种连接器可用。5VDC 或 3VDC 供电可选。

特点

  • 紧凑的即插即用型模块,无需使用外部元件
  • 可在 5VDC 或 3VDC 电源电压下工作
  • 相对湿度和温度数字输出,I²C 接口
  • 完全可互换。无需校准
  • 可在 5VDC 或 3VDC 电源电压下工作
  • 低功耗
  • 快速响应

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品类型  RHT

  • 传感器类型  数字

电气特征

  • 电源电压(峰值) (VDC) 16, 3.8

  • 在 55% 相对湿度下的额定输出(5 VDC 时) (V) 1.49

  • 电流消耗 (mA) 1.2

  • 输出阻抗 (Ω) 50

  • 25°C 时的标称电阻 (kΩ) 10

  • 25°C 时的标称电阻公差 (%) 1

使用环境

  • 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

  • 湿度测量范围 (%RH) 0 – 100

  • 精确度 (%RH) ±2

  • 温度系数 (%RH/°C) - .15

  • 灵敏度 (mV/%RH) 26

其他

  • 反应时间 (seconds) 10

  • β 值 B25/50 (K) 3380

相关资料

目录页/数据表
