概述

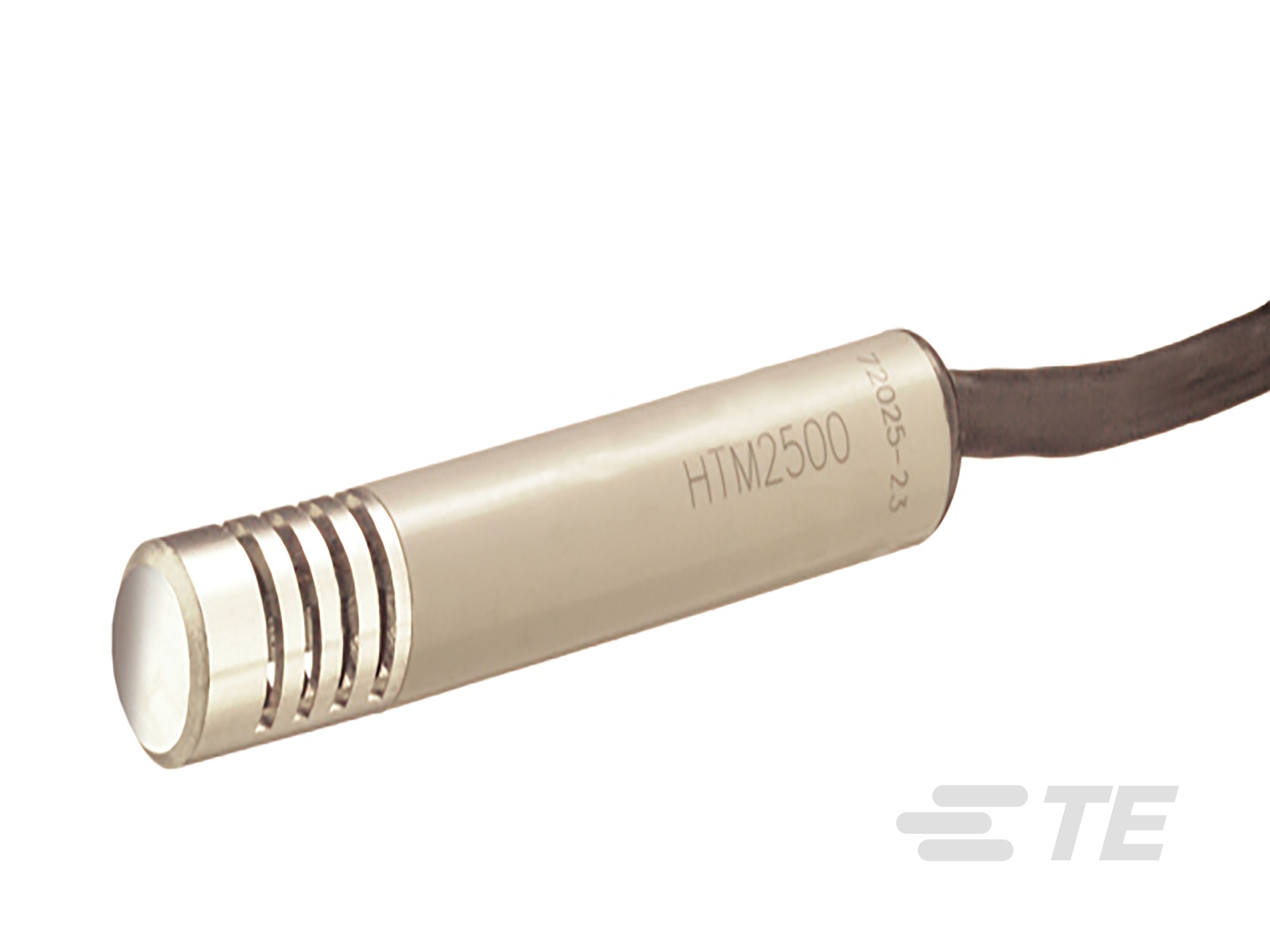

HTM2500LF 是一款专用型湿度和温度传感器,专为需要可靠精确测量的 OEM 应用而设计。 传感模块的湿度线性电压输出让传感器可直接与微控制器连接。

特点

  • 密封外壳
  • 55% RH 下湿度校准值为 +/-2%
  • 通过 NTC 10 kOhms +/-1% 直接输出进行温度测量
  • 尺寸小
  • 在 5 Vdc 电源电压下,0 到 100% RH 一般对应 1 到 4 伏特直流输出
  • 完全可互换
  • 可靠性高,长期稳定性好
  • 不受浸水影响
  • 与供电电压成比例输出
  • 适用于 3 到 10 Vdc 电源供电

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品类型  RHT 模块

  • 传感器类型  模拟

电气特征

  • 电源电压(峰值) (VDC) 12

  • 在 55% 相对湿度下的额定输出(5 VDC 时) (V) 2.48

  • 电流消耗 (mA) 1

  • 输出阻抗 (Ω) 70

  • 25°C 时的标称电阻 (kΩ) 10

  • 25°C 时的标称电阻公差 (%) 1

使用环境

  • 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

  • 湿度测量范围 (%RH) 0 – 100

  • 精确度 (%RH) ±3

  • 温度系数 (%RH/°C) .1

  • 灵敏度 (mV/%RH) 26

其他

  • 反应时间 (seconds) 10

  • β 值 B25/50 (K) 3380
