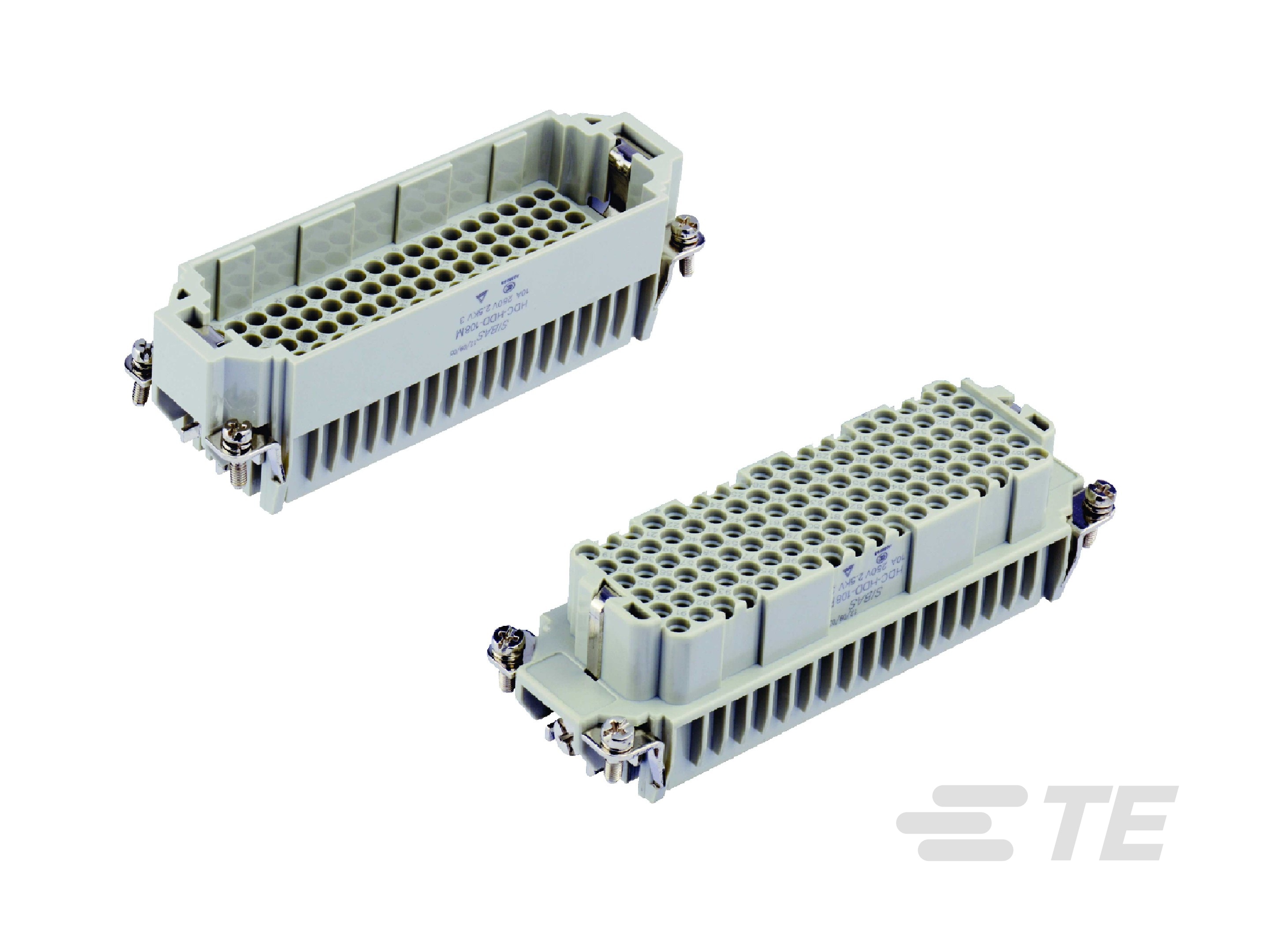

HDC HD HDD Insert Series, Rail Compliant
- HDC
- HDC HD
我们的 HDC 插入件在阻燃性方面符合针对铁路轨道车辆材料和产品的 EN45545 欧洲标准。它满足 HL3 级别设定的 R22 和 R23 要求。该系列模块化插入件仅使用一个连接器，即可传输信号、数据和电力，还可在配置铁路连接器系统时提供高灵活性。
产品特性
-
矩形连接器插入类型: 端子插入件, 端子插入件
-
电极配置: 108
-
线缆端接方法: 压接端子
-
位数: 108
-
线径(AWG): 26 – 14
概述
TE Connectivity 的重载连接器全新系列插入件在阻燃性方面符合 针对铁路轨道车辆材料和产品的 EN45545 欧洲标准。TE 的全新插入件符合 HL3 级别设定的 R22 和 R23 要求。插入件的工作温度范围从 -40°C 延伸至 125°C。该系列模块化插入件为客户在配置铁路连接器系统时提供高灵活性。可与 1-216 个插针配合使用，仅使用一个连接器，即可传输信号、数据和电力。
10A
额定电流 (A)
250V
电源电路电压 (V)
-40°C
最低工作温度
规格
- EN45545：铁路车辆防火 - 铁路应用
- EN61984：连接器 - 安全要求和测试
- EN 50467：电连接器 - 要求和测试 - 铁路
应用 - IEC 60512：适用于电子设备的连接器 - 测试和
测量 - IEC 60664-1：低压
系统中设备的绝缘协调（第 1 部分） - EN 61373：轨道车辆设备 - 冲击和振动测试 -
铁路应用：铁路车辆防火 - 铁路应用
应用
轨道车辆：
1. 牵引变流器
2. 配电
3. 车厢间跳接电缆
优势
- 符合安全规范
- 可靠的电气连接
- 具有高度灵活性且可创建定制接口
- 模块化插入件组装简单、省时
- 系统模块化设计，降低安装成本
HX-SCE 低火灾隐患套管
薄壁、零卤素、低烟/毒性、辐射交联聚烯烃热收缩管用于需要限制火灾隐患的应用。
查看我们的其他 HDC 插入件模型
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
连接器和端子端接到 电线和电缆
-
矩形连接器插入类型 端子插入件, 端子插入件
结构特性
-
位数 108
电气特征
-
电源电路电压 (V) 250
主体特性
-
主要产品颜色 灰色
接触件特性
-
端子类型 插座, 插针
-
电极配置 108
-
端子额定电流（最大值） (A) 10
端接特性
-
线缆端接方法 压接端子
尺寸
-
线径 (AWG) 26 – 14
操作/应用
-
电路应用 电源和信号
包装特性
-
封装方法 Box
-
封装数量 5
参考编号
-
TE 内部编号 CAT-H3399-IN722B
