概述

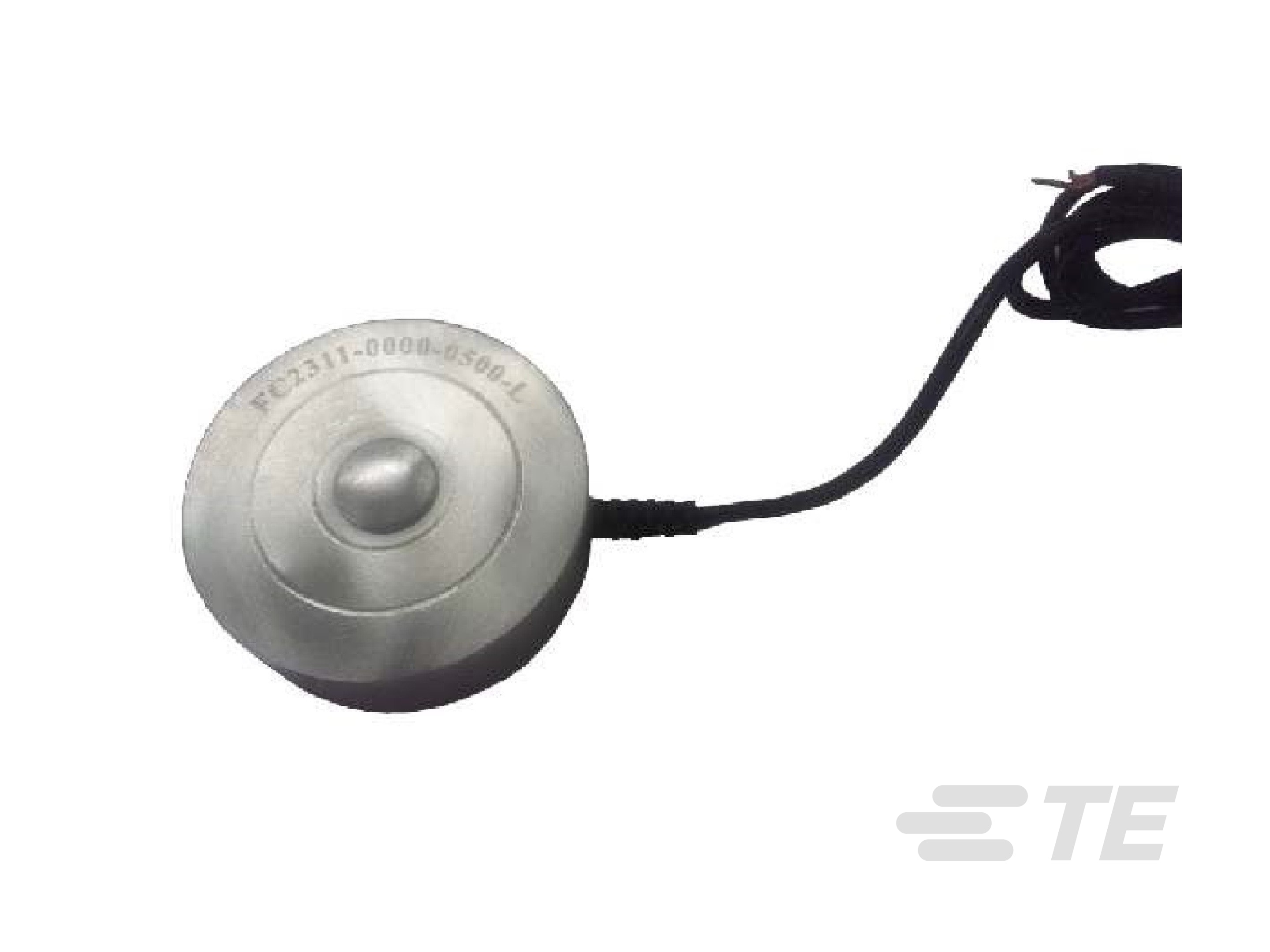

FC23 提供标准化零点和量程以实现可互换性,并且会对与温度相关的零点和量程变化进行温度补偿。 FC23 利用 TE 专有技术,通过高温熔解玻璃将微机械加工压阻式硅应变片与高性能不锈钢基板粘合。该传感器技术彻底摆脱了传统力传感器中使用的容易老化的有机环氧树脂,从而具有极好的量程和零点稳定性。竞争对手常使用的充硅胶压力腔设计会存在芯片引脚疲劳故障;但 FC23 直接测量力,因而避免了这种问题。Microfused™ 技术可确保极小的形变、不受限的产品生命周期、卓越的高分辨率和优异的过载能力。

特点

  • 量程:50 – 2000 lbf
  • 标准大信号或 mV 输出
  • 可互换
  • 紧凑的负载按钮设计
  • 工业标准封装
  • CE 认证
  • 低噪声
  • 耐用:高过载能力
  • 高可靠性
  • 低形变
  • 偏心误差小
  • 快速响应
  • 超长生命周期



特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  OEM 压力称重传感器

电气特征

  • 满量程范围 (Nm) 250 – 10000

  • 满量程范围 (lbf) 50 – 2000

  • 电源电压 (VDC) 3.3, 5

信号特征

  • 输出信号  20 mV/V, 4 V

使用环境

  • 工作温度  -40 – 85 °C [ -40 – 185 °F ]

其他

  • 力作用方向  压力

  • 保护指数  IP65

  • CTR 零点漂移 (% of FS) ±.05

  • 灵敏度漂移 (% of FS) ±.05

  • 精确度 (% of FS) ±1
