概述

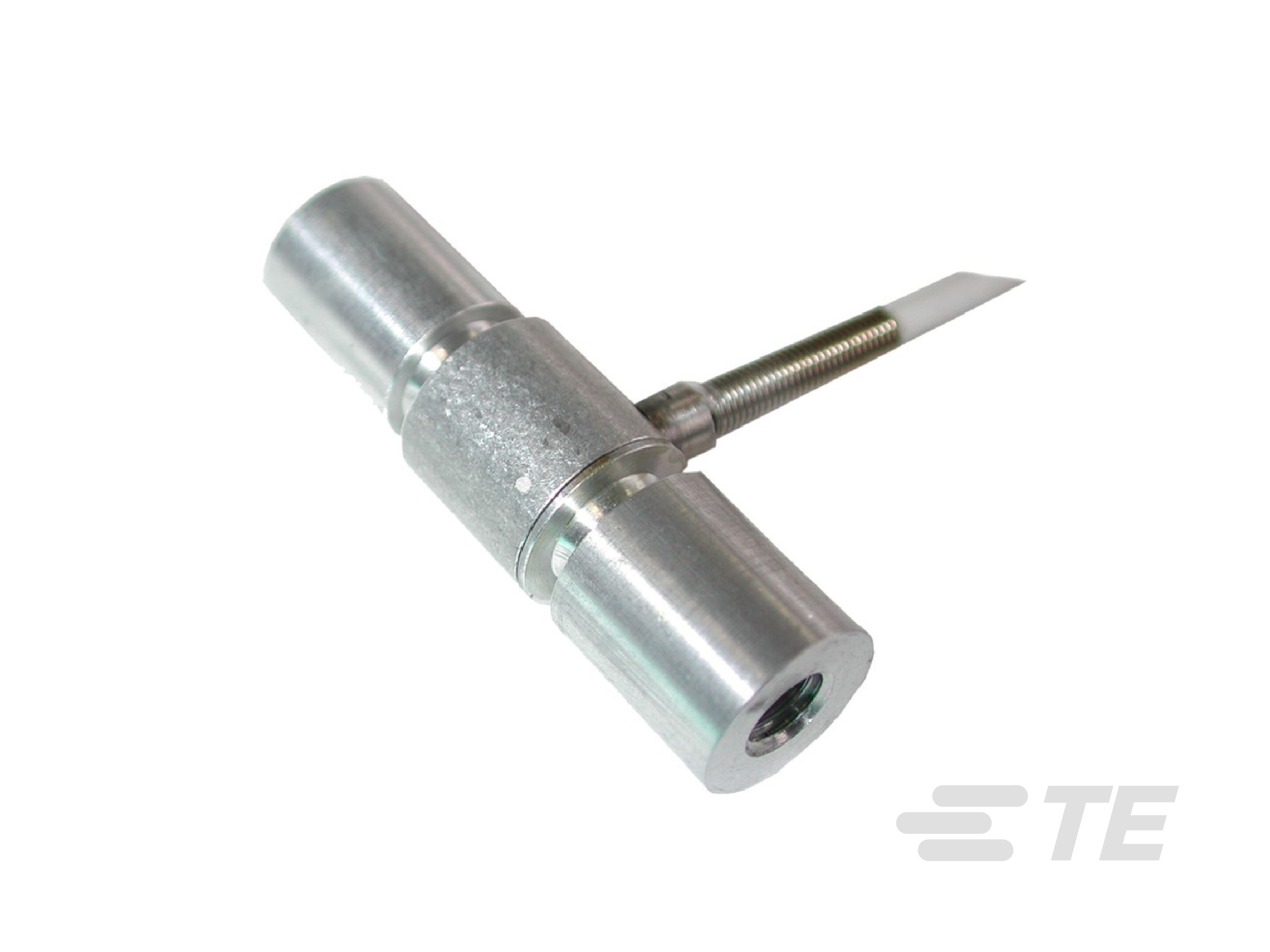

小型尺寸有助于在较小的空间进行测量。 传感元件采用经过全温补偿并由具备高稳定性的微机械加工硅应变片组成的惠斯通电桥。采用硅应变片可以优化力传感器的低量程和低频性能。
应力消除弹簧可增强电缆输出。XFTC321 采用两个内螺纹,可很容易安装到工业或 OEM 应用中。
可以根据客户要求提供说明文档,简化传感器的选择和使用,并提供使用指南。

特点

  • 量程:0-500 N 至 0-10 kN [0-100 lbf 至 2 klbf]
  • 拉力和/或压力
  • 内螺纹机械连接
  • 铝或不锈钢主体
  • 重工业级
  • 可选择密封版本
  • 便于定制的螺纹



特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  微型称重传感器

电气特征

  • 满量程范围 (Newton) 500 – 10000

  • 满量程范围 (lbf) 100 – 2000

  • 电源电压 (VDC) 10

信号特征

  • 输出信号  ±100 mV, ±50 mV

使用环境

  • 工作温度  -40 – 120 °C [ -40 – 248 °F ]

其他

  • 力作用方向  压力, 拉力

  • 保护指数  IP50

  • 精确度 (% of FS) ±.5
