概述

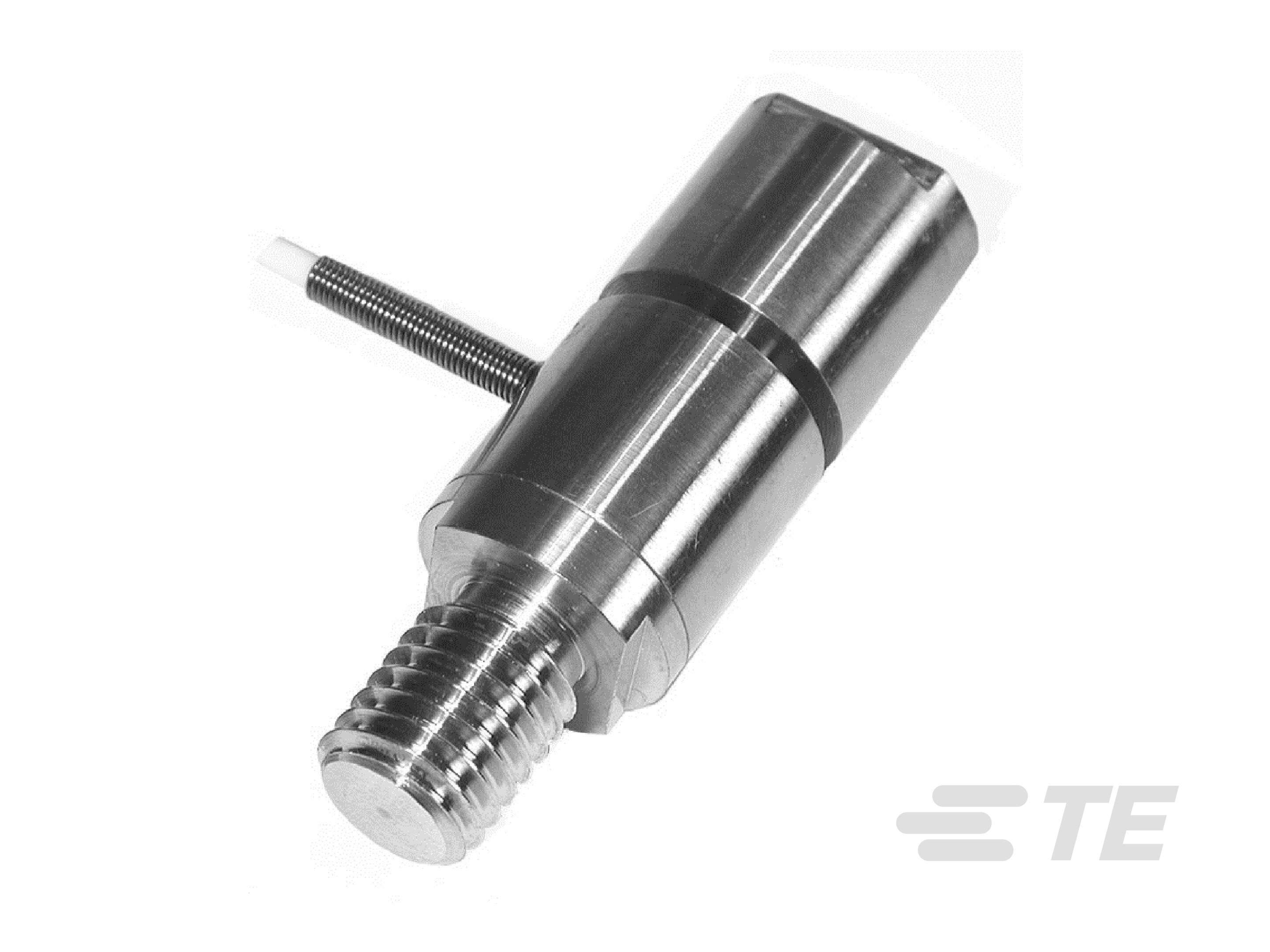

该系列传感器小巧质轻,非常适合进行对这些条件有要求的测试。 传感元件采用经过全温补偿并由具备高稳定性的微机械加工硅应变片组成的惠斯通电桥。采用硅应变片可以优化力传感器的低量程和低频性能。
TE CONNECTIVITY 还设计了其他标准机械接口,例如配备两个外螺纹的 XFTC300 和配备两个内端螺纹的 XFTC320。
说明文档可以应客户要求提供,以简化传感器的选择和使用,并提供使用指南。

特点

  • 量程:0-2 N 至 0-2 KN[0.4 lbf 至 400 lbf]
  • 拉力和压力
  • 高过载能力
  • 小型封装,易于安装
  • 可选具有 IP 等级的更高防护
  • 可选扩展温度范围
  • 可选其它内/外螺纹



特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  微型称重传感器

电气特征

  • 满量程范围 (Newton) 2 – 2000

  • 满量程范围 (lbf) .4 – 400

  • 电源电压 (VDC) 10, 10 – 30, ±15

信号特征

  • 输出信号  ±10 mV/V, ±2 V, ±5 V

使用环境

  • 工作温度  -40 – 120 °C [ -40 – 248 °F ]

其他

  • 力作用方向  压力, 拉力

  • 保护指数  IP50

  • 精确度 (% of FS) ±.5
