概述

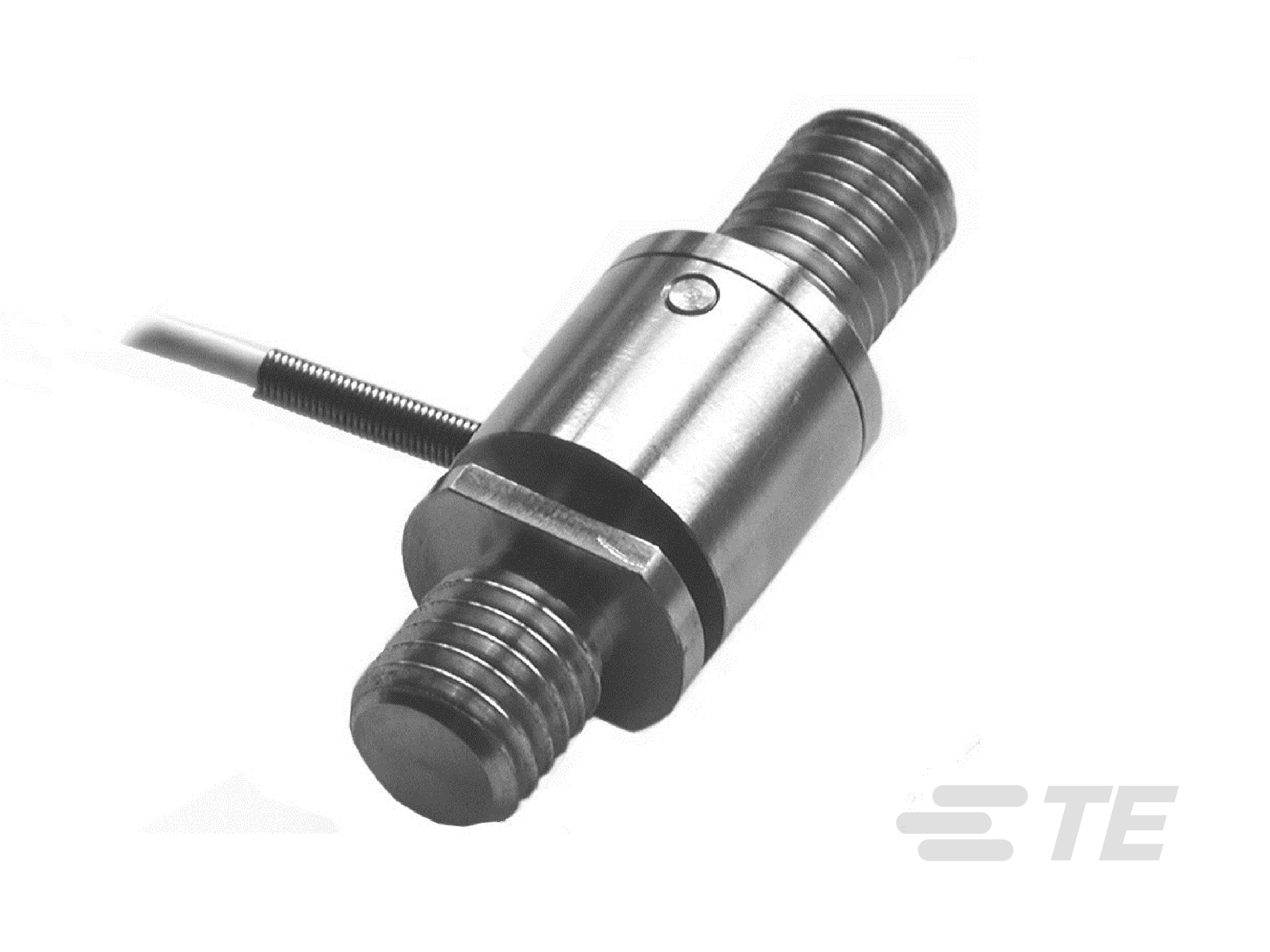

该系列传感器小巧质轻,非常适合进行对这些条件有要求的测试。 传感元件采用经过全温补偿并由具备高稳定性的微机械加工硅应变片组成的惠斯通电桥。采用硅应变片可以优化力传感器的低量程和低频性能。对于量程为 2 N 至 2 kN 的传感器,另有标准大信号输出型号可选。使用两个外螺纹可轻松将 XFTC300 安装到工业或 OEM 应用上。应力消除弹簧增加了输出电缆的强度。

作为拥有多年经验的传感器设计和制造商,Measurement Specialties, Inc. 常常与客户合作,按要求定制适合特殊用途和测试环境的传感器。同时我们也根据客户需要提供成套系统。配套元件(传感器、电源、放大器和数显系统)配置统一,经过校正,可供客户立即使用。

特点

  • 0-2 N 至 0-2 kN [0.4 lbf 至 400 lbf]
  • 拉力和/或压力
  • 高刚度
  • 适用于静态和动态应用
  • 外螺纹机械配件
  • 带集成放大器的标准大信号输出
  • 高过载能力
  • 小型封装,易于安装
  • 重工业级
  • 可选宽温度范围
  • 易于定制信号和设计



特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  微型称重传感器

电气特征

  • 满量程范围 (Newton) 2 – 2000

  • 满量程范围 (lbf) .4 – 400

  • 电源电压 (VDC) 10, 10 – 30, ±15

信号特征

  • 输出信号  ±10 mV/V, ±2 V, ±5 V

使用环境

  • 工作温度  -40 – 120 °C [ -40 – 248 °F ]

其他

  • 力作用方向  压力, 拉力

  • 保护指数  IP50

  • 精确度 (% of FS) ±.5
