概述

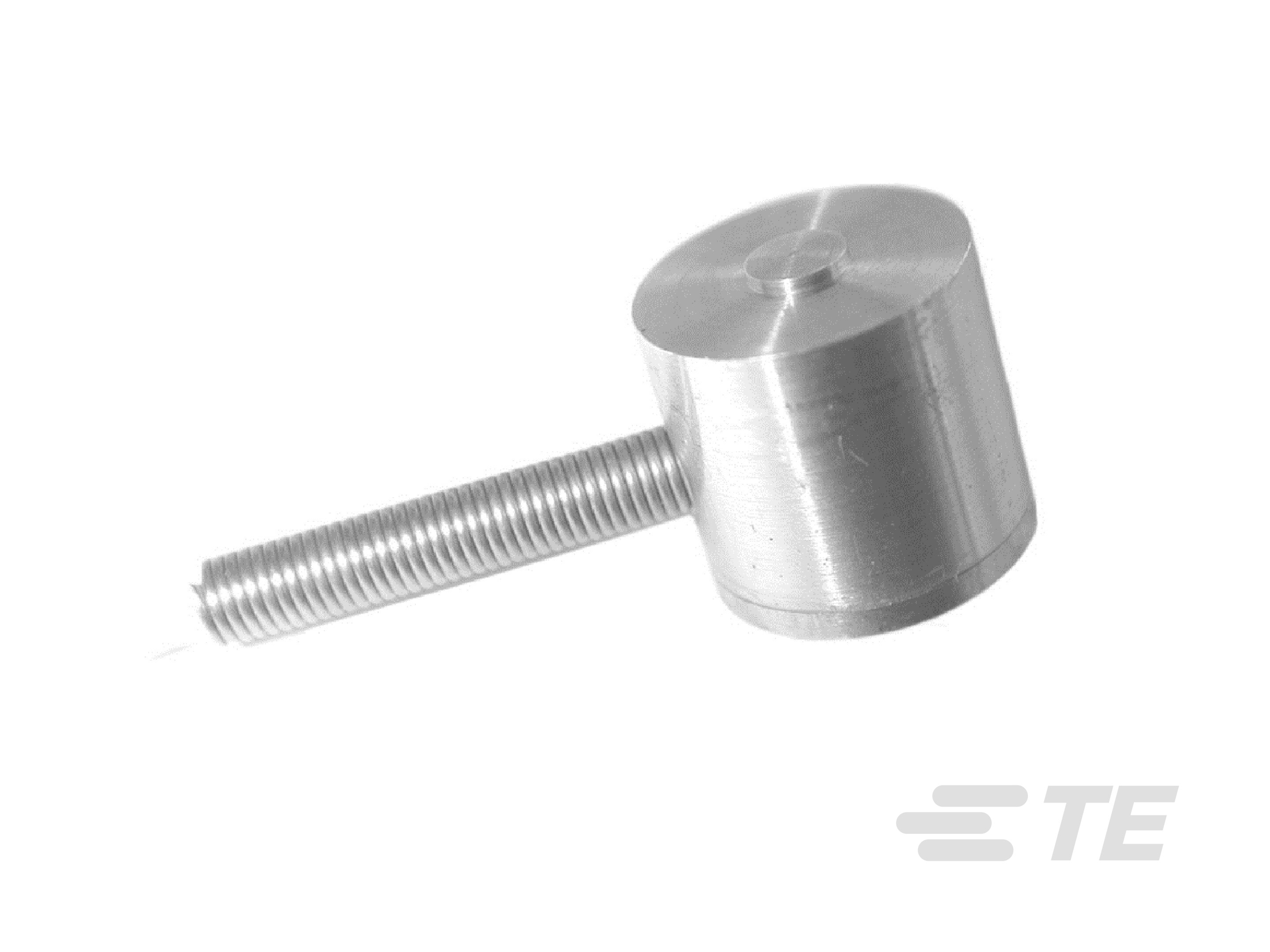

不同于具有水平施力表面的传感器,XFC200R 采用球形负载按钮设计,使测量结果能够更加精确。 该产品具有高刚度性能,适用于各种尺寸和测量范围,支持动态应用中的测量。应力消除弹簧增加了输出电缆的强度。传感元件采用经过全温补偿并配备有高稳定性的微机械加工硅应变片组成的惠斯通电桥。 我们同时也根据客户需要提供成套系统。配套元件(传感器、电源、放大器和数字显示)配置统一,已经过校准,可供客户立即使用。

优势

  • 量程:0-2 N 至 0-10 kN [0-0.4 lbf 至 0-2 klbf]
  • 压缩
  • 高刚度
  • 集成球形负载按钮
  • 适用于静态和动态应用
  • 高过载能力
  • 小量程,高精度
  • 集成球形负载按钮
  • 小型封装

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  微型称重传感器

电气特征

  • 满量程范围 (Newton) 2 – 10000

  • 满量程范围 (lbf) .4 – 2000

  • 电源电压 (VDC) 10

信号特征

  • 输出信号  ±100 mV

使用环境

  • 工作温度  -40 – 120 °C [ -40 – 248 °F ]

其他

  • 力作用方向  压力

  • 保护指数  IP50

  • 精确度 (% of FS) ±.5
