概述

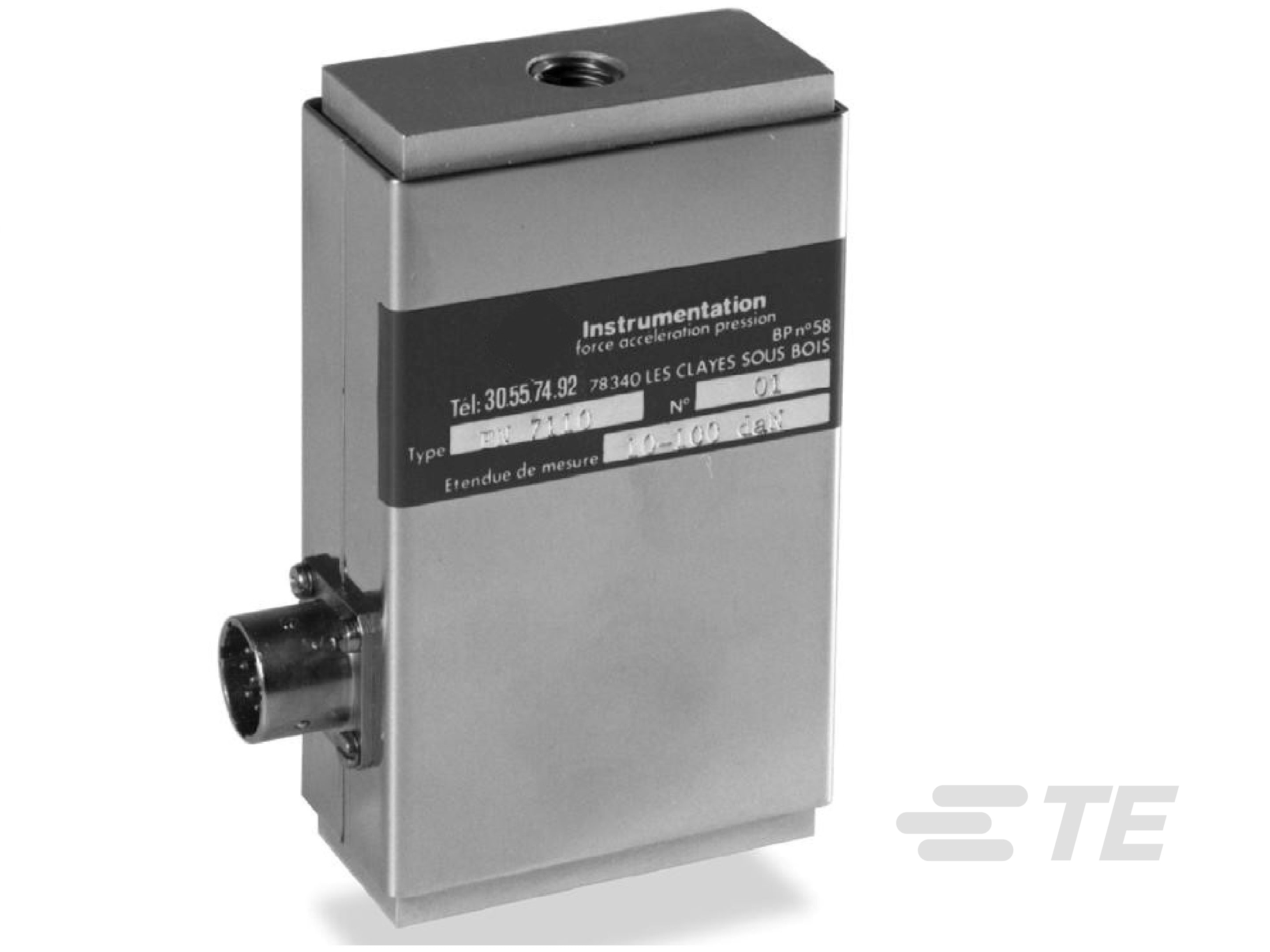

两个量程的标准比为 1 比 10,标准量程组合为 0-10 和 0-100 N 至 0-1000 和 0-10,000 N。 FN7110 每一个量程范围内的精度都是相同的。实际上,高量程的精度也维持在 0.1%,即使是高量程的前 10%;测量时,如果低量程元件达到其设计的满量程上限,会自动采取机械限位保护。在进行拉力和压力测量时,可承受相对于高量程 12 倍的过载(低量程 12 倍的过载)。另外有集成放大器的放大输出型号可选。作为拥有多年经验的传感器设计和制造商,Measurement Specialties, Inc.常常与客户合作,按要求定制适合特殊用途和测试环境的传感器。同时我们也根据客户需要提供成套系统。配套元件(传感器、电源、放大器和数显系统)配置统一,经过校正,可供客户立即使用。

特点

  • 双倍 S 型悬臂梁式力传感器
  • 集成机械限位器
  • 10/100 N 至 1,000/10,000 kN(2/20 lbf 至 200/2,000 lbf)
  • 高分辨率
  • 应要求提供内置放大器
  • 双量程
  • 拉力和压力 - 应要求提供其他范围
  • 精度:0.1% F.S.
  • 集成机械限位器
  • 带集成式放大器的标准大信号输出型

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  多轴称重传感器

电气特征

  • 满量程范围 (Newton) 10/100 – 1000/10000

  • 满量程范围 (lbf) 2/20 – 200/2000

  • 电源电压 (VDC) 10, 10 – 30, ±15

信号特征

  • 输出信号  ±2 mV/V, ±2 V, ±5 V

使用环境

  • 工作温度  -20 – 80 °C [ -4 – 176 °F ]

其他

  • 力作用方向  压力, 拉力

  • 保护指数  IP50

  • 精确度 (% of FS) ±.1
