概述

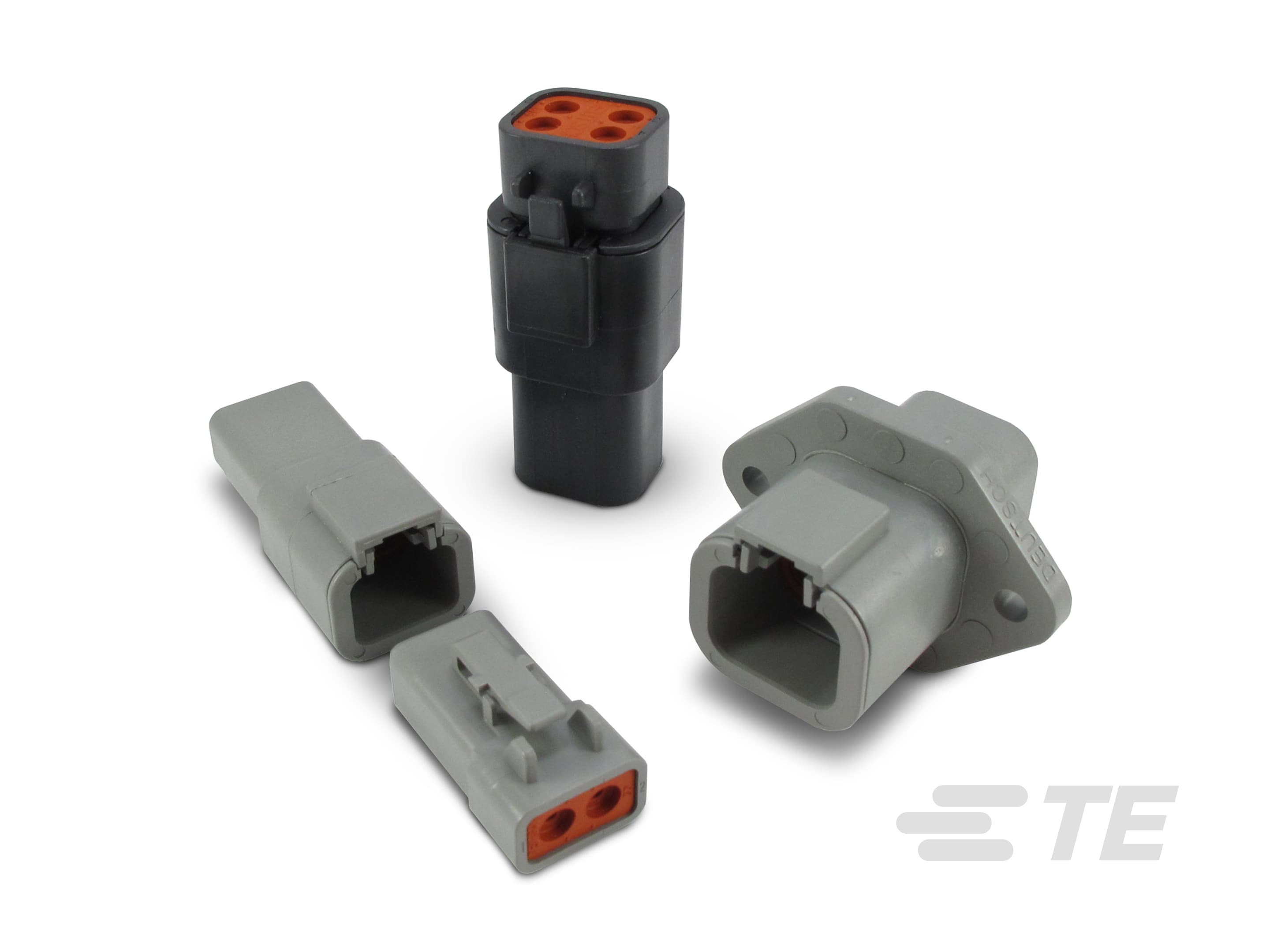

德驰 DTP 护套提供适用于电源应用的解决方案。

系列概述

  • 可使用 12 号端子(25 安培)
  • 10-14 AWG (6.00-2.00 mm2)
  • 2 和 4 位位数排列方式
  • 直插式、法兰安装或 PCB 安装
  • 矩形热塑性外壳
  • 通过集成锁扣对配
  • 端子锁装置可确保端子装配到位并增强保持力
  • 可用附件:防护罩、密封圈、安装卡扣
  1. DEUTSCH DT 系列(中文)

TE DEUTSCH DT 连接器系列(包括 DT 、DTM 和 DTP 连接器)的教学视频。

常见问题

常见问题解答

问:    什么是 DTP 连接器?

答:   德驰 DTP 环境密封连接器设计用于线对线连接和线对板连接的应用。任何连接性能的衰减都会导致严重后果的严苛环境下,DTP 连接器能实现高稳定、高性能的连接。

问:    DTP 连接器适用于哪些应用?

答:   卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车



阅读更多关于德驰 DTP 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器形状  矩形

  • 连接器系统  线到线, 线到面板, 线到面板

  • 连接器和壳体类型  公端子护套, 母端子护套

  • 可密封 

  • 连接器和端子端接到  电线和电缆

  • 主要锁定特性  外壳集成

  • 混合型连接器 

结构特性

  • 连接器密封件代码  E 密封件

  • 连接器修改  热缩防护罩适配器, 焊接凸缘, 焊接法兰,端盖, 端盖

  • 位数  2, 4

  • 行数  1, 2

  • 空白孔位  0, 1, 2

电气特征

  • 工作电压 (VAC) 200

  • 工作电压 (VDC) 200

  • 标称电压架构 (V) 12, 24, 48

主体特性

  • 出线角度  180°, 90°

  • 主要产品颜色  灰色, 绿色, 黑色

接触件特性

  • 端子类型  插座, 插针

  • 端子大小  尺寸 12

  • 接合插针直径  2.39 mm [ .094 in ]

  • 端子额定电流(最大值) (A) 25

机械附件

  • 接合对准  带有

  • 接合对准类型  极化, 极化, 极化槽

  • 应力消除  按附件添加

  • 连接器安装类型  电缆安装(自由悬挂), 面板安装

  • 端子位置保证 

壳体特性

  • 外壳材料  PA GF

  • 中心线(间距)  6.71 mm [ .264 in ]

尺寸

  • 兼容的绝缘直径范围 (mm) 2.46 – 4.01, 3.4 – 4.32

  • 兼容的绝缘直径范围 (in) .097 – .158, .134 – .17

  • 行间距  10.16 mm [ .4 in ]

  • 产品长度 (mm) 34.65, 36.42, 38.58, 47.27, 47.4, 47.42, 49.05, 59.77, 60.05

  • 产品长度 (in) 1.364, 1.434, 1.519, 1.861, 1.866, 1.867, 1.931, 2.353, 2.364

  • 产品宽度 (mm) 18.59, 22.02, 22.05, 22.15, 22.43, 25.4, 26.92, 41, 42.24, 53.34

  • 产品宽度 (in) .732, .867, .868, .872, .883, 1, 1.06, 1.614, 1.663, 2.1

  • 连接器高度 (mm) 18.06, 21.54, 24.38, 26.06, 26.62, 28.5, 38.1, 47.17

  • 连接器高度 (in) .711, .848, .96, 1.026, 1.048, 1.122, 1.5, 1.857

使用环境

  • 工作温度(最大值)  125 °C [ 257 °F ]

  • 工作温度范围  -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用  电源和信号

行业标准

  • UL 阻燃性等级  按照 UL-94 标准进行的 20 mm 火焰测试

  • 与机构/标准产品兼容  SAE J2030

  • 保护等级  IP68

包装特性

  • 封装方法  Box

  • 封装数量  100, 200, 250, 350, 400, 550, 600, 700, 800, 1000, 1200

其他

  • 能够保证连接器位置 

  • 可维修  否, 是

参考编号

  • TE 内部编号 CAT-D486-CH8172
