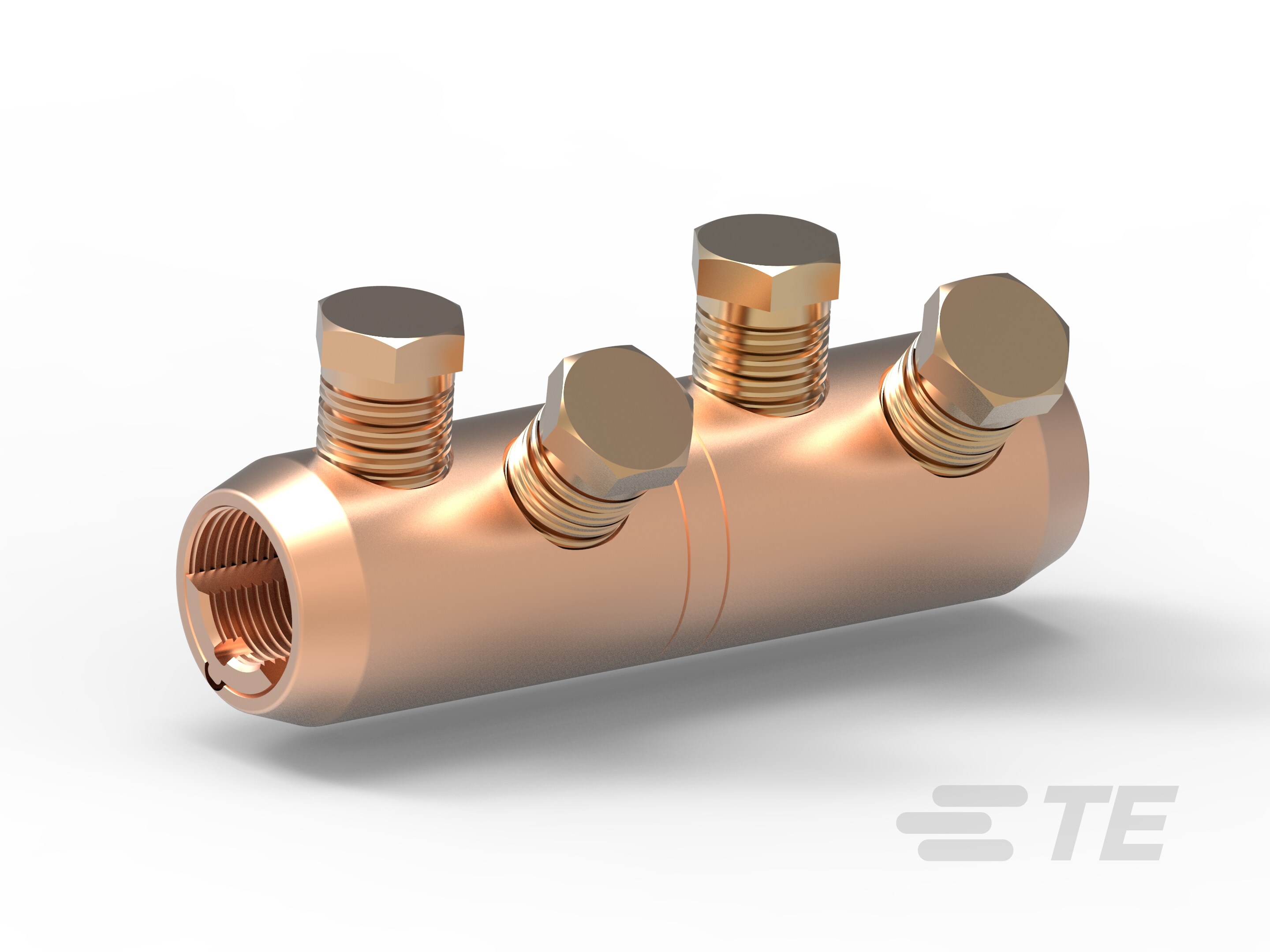

铜质剪切螺栓接头，适应高达 35 kV 的电压
产品特性
-
机械式接管产品供货情况: ANZPAC, 中国, 亚洲, 欧洲、中东和非洲, 美洲
-
机械式接管技术: 拧断螺栓
-
机械式接管电压等级(kV): ≤ 35
-
机械式接管导体材料: 铜
-
获得 CSA 认证的机械式接管: 否
概述
我们的 CSBS 铜质剪切螺栓连接器使用范围广，用于连接电压高达 35 kV 的地下接头。 安装铜质机械式连接器所需的工具是带六角形套筒的标准棘轮扳手。连接器设计采用剪头螺栓，可确保对每个螺栓施加正确的扭矩，从而确保导线和连接器之间产生适当的电气接触。此外，与需要大量力操作的手动压接工具相比，这种安装方法可减轻工人的压力。
建议使用夹持工具来避免导线的纤芯弯曲，可以从 TE 订购该工具 (#IT-1000-019)。TE 的无绳冲击扳手 (#T25446-000) 也可用于安装该连接器。这种方便快捷的工具已经过测试和认证，能够用于安装剪切螺栓连接器。
这款铜质剪切螺栓连接器提供了两个可组装到连接器本体的铜质插片，以使线径较小的导线居中。对于线径较大的导线，无需插片，可用标准螺丝刀轻松拆除导线。
主要特性
- 高强度铜合金打造了这种坚固耐用的设计
- 紧凑顺滑的主体设计
- 在正常的工作条件下提供较长的使用寿命，其储备能力可应对紧急装载情况
- 可与瑞侃热缩和冷应用接头结合使用，从而提供一个具备多年可靠性能的工程系统。
铜质剪切螺栓接头
改善电网连接
我们的机械式连接器系列
常见问题
常见问题解答
问：我如何知道 TE 的 CSBS 铜质剪切螺栓接头是否安装正确？
答：我们的铜质剪切螺栓接头采用集成的剪切头螺栓设计。它们经过预先设计，可在适当的扭矩水平进行剪切，以确保对每个螺栓施加正确的扭矩，从而产生适当的接触力，最大限度减小连接阻力。
问：铜质剪切螺栓接头的主要应用是什么？
答：我们的铜质剪切螺栓接头的主要应用是在电压高达 35 kV 的情况下连接地下电缆接头。
问：铜质剪切螺栓接头能否与 TE 的瑞侃电缆附件一起使用？
答：我们的铜质剪切螺栓接头与瑞侃热缩和冷应用接头和端接套件兼容，适用于高达 35 kV 的地下应用。
问：安装铜质剪切螺栓接头是否需要扭矩扳手？
答：安装我们的铜质剪切螺栓接头不需要使用扭矩扳手，可以使用冲击扳手或标准棘轮扳手安装它们。
问：哪种导线系列适用于铜质剪切螺栓接头？
答：我们的铜质剪切螺栓接头是机械式连接器，适用于从 2 AWG 紧凑型绞线到 1000 kcmil 同心绞线的各种铜缆。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
机械式接管技术 拧断螺栓
结构特性
-
表观检查 是
电气特征
-
机械式接管电压等级 (kV) ≤ 35
主体特性
-
机械式接管导体材料 铜
尺寸
-
导体线径范围 (AWG/kcmil) 2/0（紧凑型）- 250 压缩, 2/0（紧凑型）- 500（紧凑型）, 2（紧凑型）– 250（同心型）, 300（紧凑型）- 750（紧凑型）, 300（紧凑型）– 750（同心型）, 500（紧凑型）– 1000（同心型）
操作/应用
-
应用类型 地下接续
-
不含铅、镉等重金属 是
-
带电安装 否
行业标准
-
获得 CSA 认证的机械式接管 否
-
获得 UL 认证的机械式接管 否
产品供货情况
-
机械式接管产品供货情况 ANZPAC, 中国, 亚洲, 欧洲、中东和非洲, 美洲
参考编号
-
TE 内部编号 CAT-CSBS
