概述

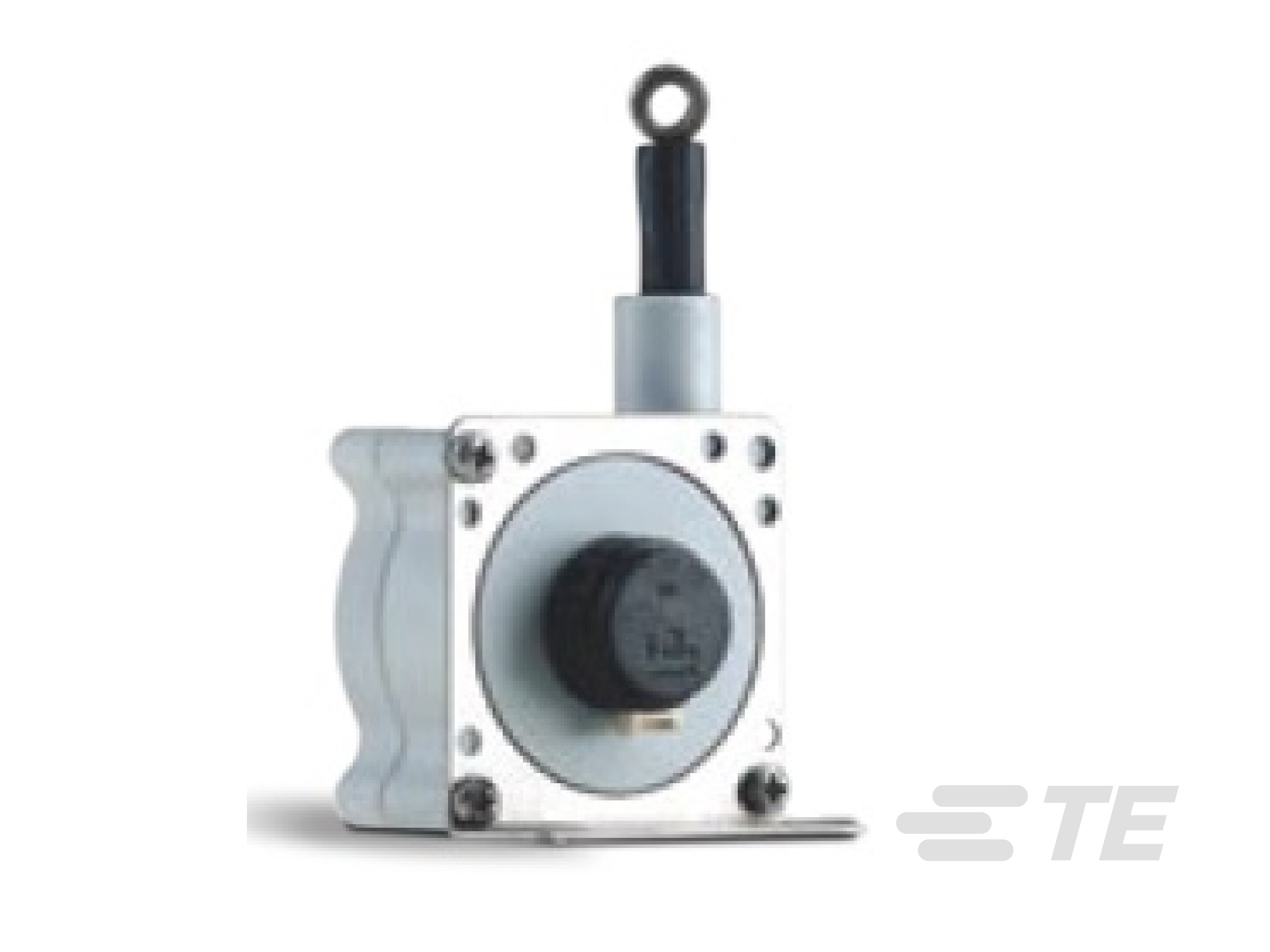

SE1 是一款经济耐用的设备,它使用柔性电缆、弹簧加压线轴和增量式光编码器来检测和测量线性位移。 SE1 结构紧凑,适用于受限空间和高频应用,并允许测量绳大幅偏离。SE1 包含便利的安装支架,并有 2 种基本测量范围,是从轻工业到原始设备制造商等多种应用的完美之选。

特点

  • 可达 50 英寸 (1270 mm) 的编码器线性位移
  • 低成本,长使用寿命
  • 坚固的聚碳酸酯外壳
  • 可防止快速拉伸损害的测量绳
  • 现货供应!

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品类型  SP 系列,拉绳式位移传感器

信号特征

  • 输出信号  增量编码器

主体特性

  • 外壳材料  聚碳酸酯 + 不锈钢安装支架

使用环境

  • 工作温度(华氏度) (°F) 14 – 185

  • 工作温度 (°C) -10 – 85

操作/应用

  • 分辨率 (mm) 2.22 ppmm

行业标准

  • IP 等级  IP50

  • 危险区域认证 

其他

  • 全部行程范围 (mm) 1270, 635

  • 全部行程范围 (in) 25, 50

  • 精确度 (% of FS) .1

  • 可重复性 (% of FS) .02

  • 编码器驱动 

  • 测量电缆  尼龙包覆的不锈钢
