配置产品并获取产品报价

概述

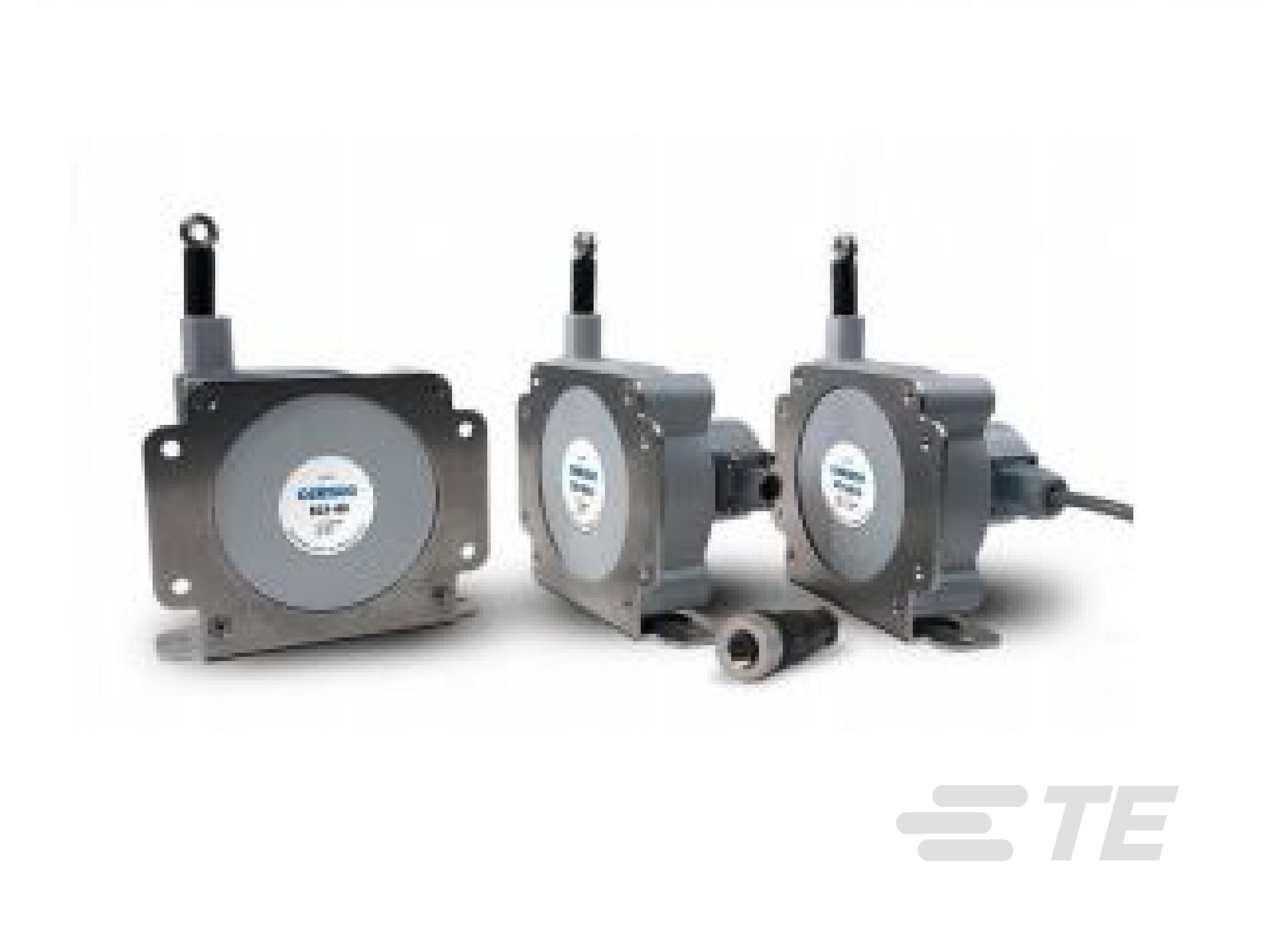

外壳采用坚固的聚碳酸酯,适用于 80 英寸或 120 英寸的行程范围,并针对潮湿或室外安装提供可选的 IP67 防护,电气接口采用 M12 连接器,以便简化安装流程。 SG1 采用了高精度高频塑料电位计和极其耐用的弹簧回弹式不锈钢测量绳,可在整个行程内提供精确、可靠的位移反馈信号。SG1 采用超薄设计和多功能安装支架,旨在适应其他测量设备无法测量的空间。可为 OEM 客户提供定制安装硬件和 电气连接。

特点

  • 紧凑型中程拉绳位移传感器
  • 绝对位移
  • 80、120 英寸行程范围可选
  • 聚碳酸酯外壳
  • IP67
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品类型  SG 系列拉绳式位移传感器

信号特征

  • 输出信号  分压器(电位)

主体特性

  • 外壳材料  聚碳酸酯 + 不锈钢安装支架

使用环境

  • 工作温度(华氏度) (°F) -40 – 160

  • 工作温度 (°C) -40 – 71

操作/应用

  • 分辨率 (mm) 连续模拟

行业标准

  • IP 等级  IP50

  • 危险区域认证 

其他

  • 全部行程范围 (mm) 2032, 3048

  • 全部行程范围 (in) 120, 80

  • 精确度 (% of FS) .35

  • 可重复性 (% of FS) .02

  • 编码器驱动 

  • 测量电缆  尼龙包覆的不锈钢
