概述

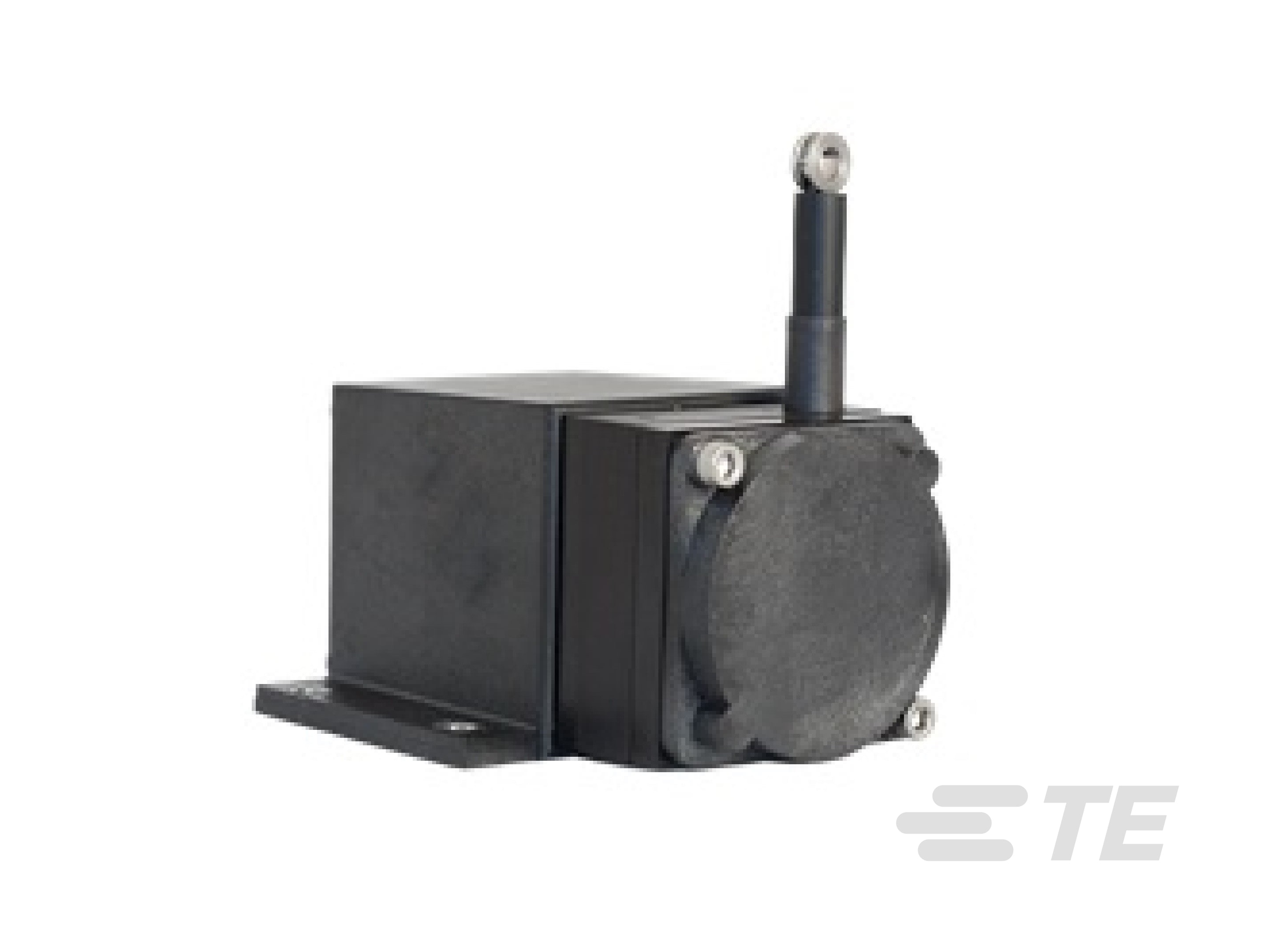

这款紧凑型传感器具有多个分辨率选项,可用于从高精度位置反馈到慢相速度反馈要求的多种应用。 PT1E 具有多种选项,包括从 0-2 英寸到 0-50 英寸的全行程范围、不同的输出驱动器和 交替测量电缆出口。

特点

  • 线性位移:50 英寸 (1270 mm)
  • 铝和聚碳酸酯外壳
  • 紧凑设计
  • 增量编码器输出信号 IP65
  • NEMA 4 防护等级

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品类型  PT1 系列

信号特征

  • 输出信号  增量编码器

主体特性

  • 外壳材料  铝 + 聚碳酸酯

使用环境

  • 工作温度(华氏度) (°F) 0 – 160

  • 工作温度 (°C) -18 – 71

操作/应用

  • 分辨率 (mm) 1 – 50 ppmm

行业标准

  • IP 等级  IP65

  • 危险区域认证 

其他

  • 全部行程范围  50.8 – 1270 mm [ 2 – 50 in ]

  • 精确度 (% of FS) .4

  • 可重复性 (% of FS) .02

  • 编码器驱动 

  • 测量电缆  尼龙包覆的不锈钢
