概述

该产品已针对智能手机和平板电脑中的高度计和气压计应用进行优化。 海平面处的海拔分辨率为 13 cm 空气。传感器模块包含一个高线性压力传感器和一个带有内部工厂校准系数的超低功率 24 位 ΔΣ ADC。提供精确的 24 位数字压力和温度值及不同的操作模式,用户可根据需要配置转换速度和功耗。高分辨率温度输出使您不需额外的传感器即可实现 高度计/温度计的功能。

MS5637 可以连接任何具有 I 2 C 总线接口的微控制器。通信协议简单,无需对设备中的内部寄存器进行编程。尺寸小巧,仅为 3 x 3 x 0.9 mm3,可集成在移动设备中。这款新传感器模块基于先进的 MEMS 技术,并受益于 MEAS Switzerland 过去十几年来在研发和批量生产高度计模块方面的丰富经验和专业知识。 所采用的感应远离可实现超低磁滞和

特点

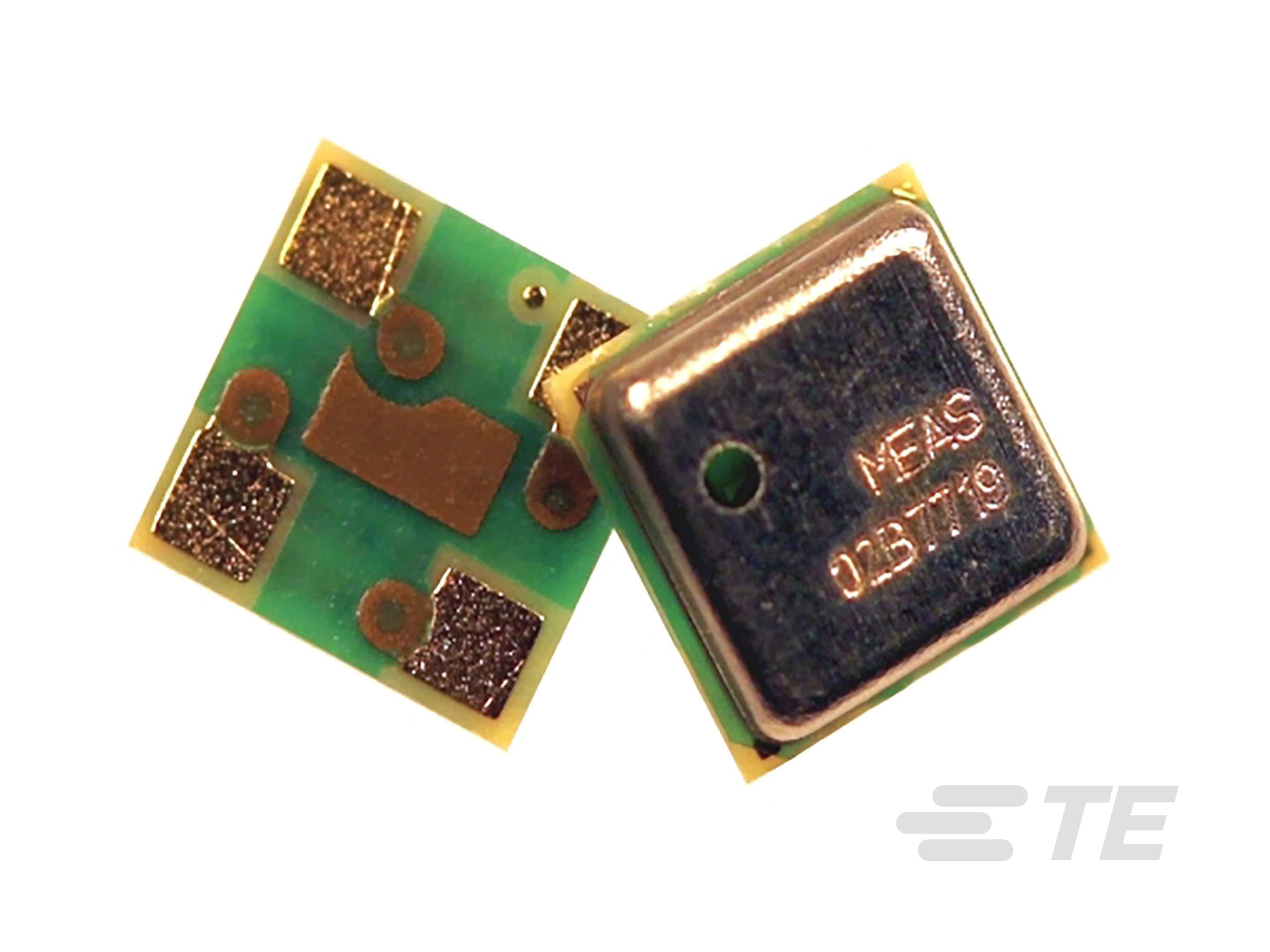

  • QFN 封装 3 x 3 x 0.9 mm3
  • 高分辨率模块,13 cm
  • 电源电压:1.5 至 3.6 V
  • 快速转换可达 0.5 ms
  • 低功率,0.6 µA(25℃ 时待机功率 ≤ 0.1 µA)
  • 集成式数字压力传感器(24 位 ΔΣ ADC)
  • 工作量程:300 至 1200 mbar,-40 至 +85°C
  • I2C 接口
  • 无外部元件(内部振荡器)
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  数字压力和高度传感器模块

  • 类型  绝压

电气特征

  • 电源电压 (V) 1.5 – 3.6

尺寸

  • 尺寸 3 x 3 x 0.9 mm [ .11 x .11 x 0.03 in ]

使用环境

  • 工作温度 -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 输出接口  I²C 或 SPI

  • 过压  6 bar

  • 输出/跨度  24 位 ADC

  • 精度  ±4mbar

  • 分辨率  .016

包装特性

  • 封装  可表面贴装
