概述

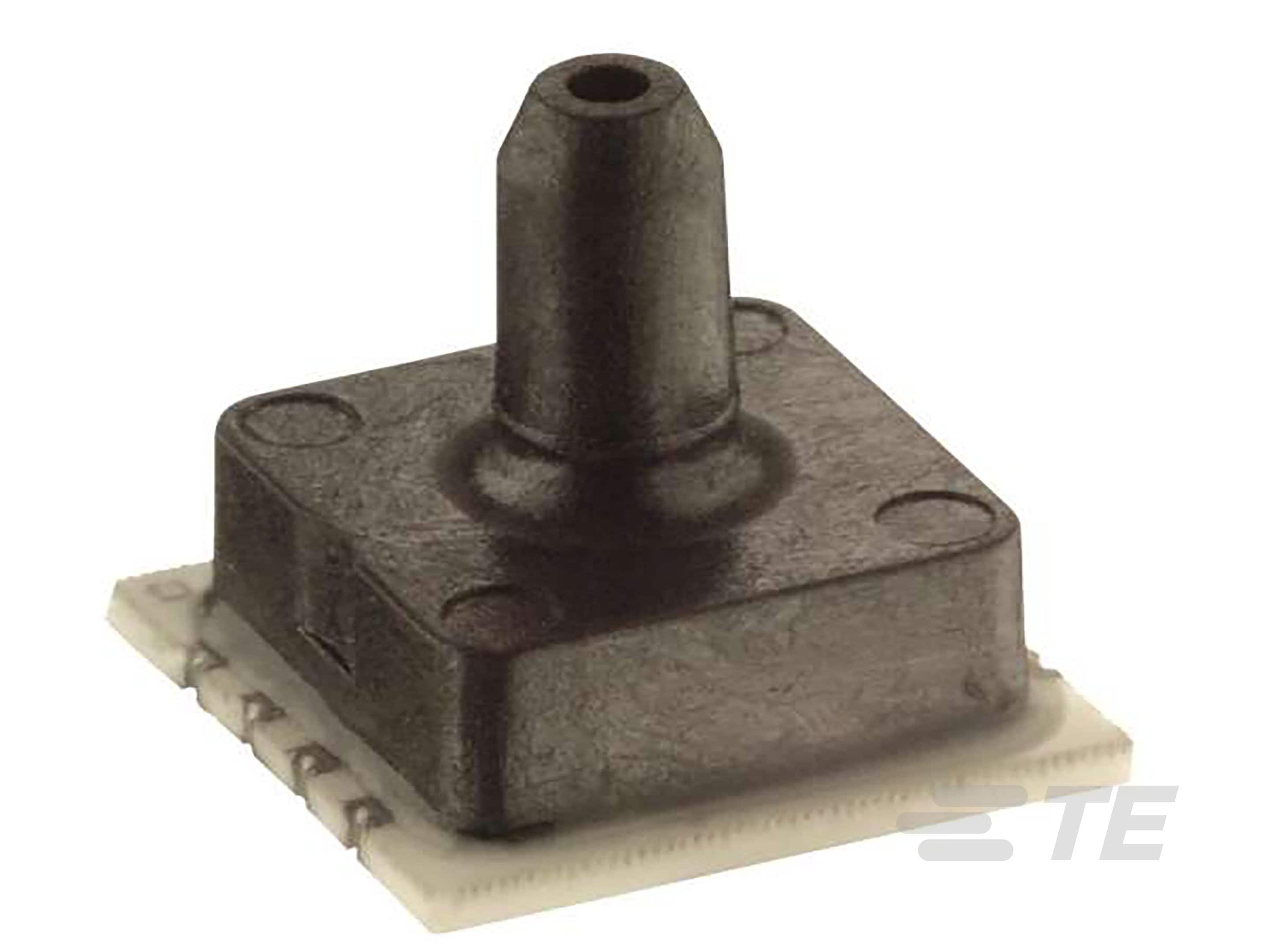

这款传感器适用于要求小尺寸、轻型、低成本且与自动贴片设备兼容的大批量应用。 传感器有表压或绝压两种类型,且被粘贴到可进行表面焊接的陶瓷基座上。塑料盖附在陶瓷基板上,可保护芯片并提供压力端口。这款传感器使用塑料防静电管用于包装运输,适用于自动化生产设备。该示意图显示了标准的管道版本。此外,端口提供窄孔或宽孔,以便与压力介质接触。

特点

  • 板装式压力传感器
  • 0-60 mV 输出
  • 表压和绝压
  • 低成本
  • 表面贴装封装
  • 非线性压力:±0.25%
  • 3 种压力接口可选
  • 固态可靠性
  • 低功率

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  毫伏输出压力传感器

  • 类型  绝压, 表压

结构特性

  • 管  宽孔, 窄孔, 管

电气特征

  • 电源电压 (V) 3

尺寸

  • 尺寸  7.6 x 7.6 mm [ .3 x .3 in ]

使用环境

  • 工作温度  -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 压力 (psi) 5, 15, 30, 50, 100, 250, 500

  • 输出/跨度  60mV

  • 精度  ±.25% 非线性

包装特性

  • 封装  可表面贴装

其他

  • 选项  凝胶填充, 无涂层
