规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

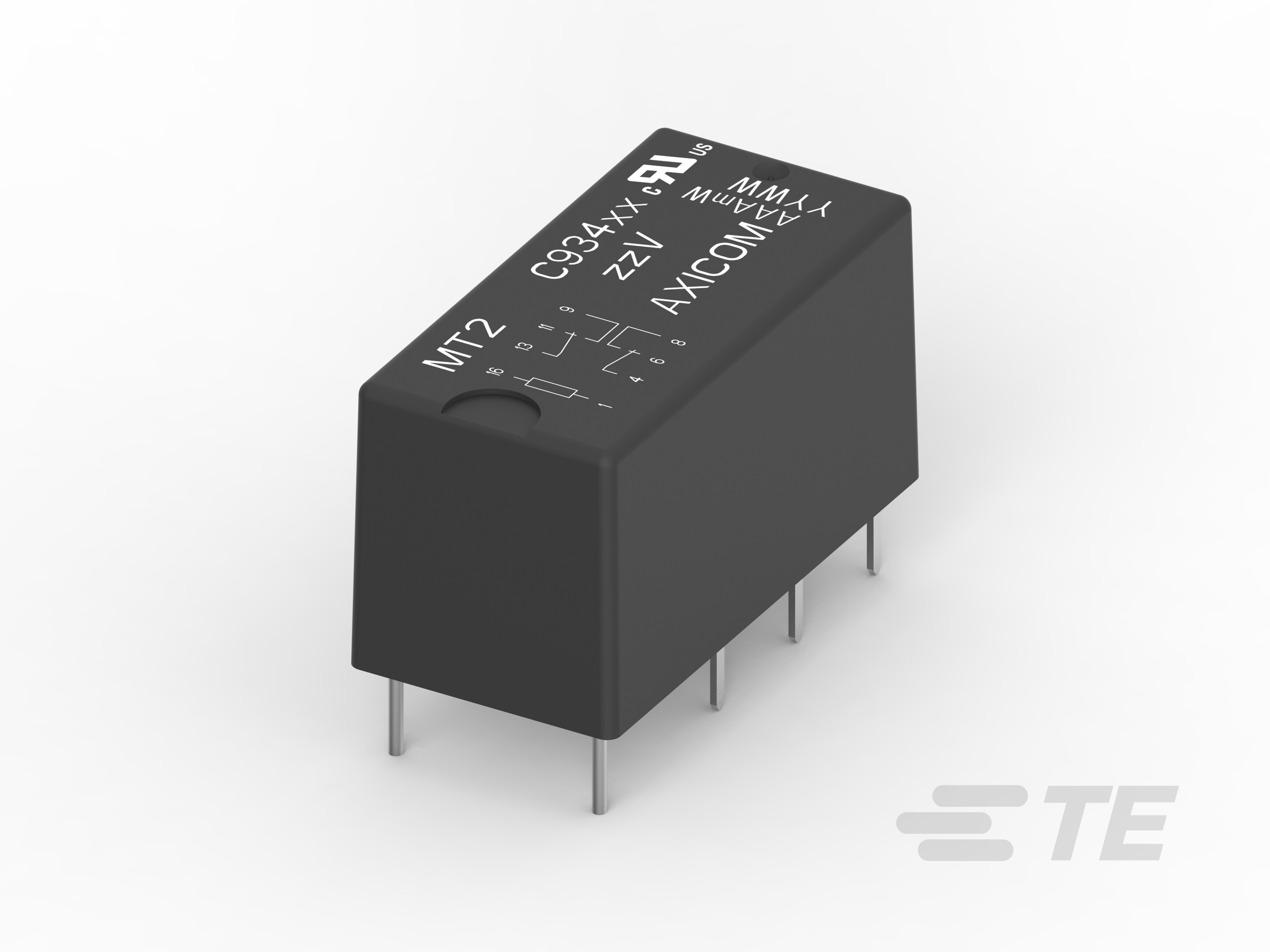

  • 继电器连接类型  PCB 插针

电气特征

  • 线圈电阻 (Ω) 45, 73, 90, 101, 125, 405, 515, 720, 2060, 2880, 8240, 11520

  • 线圈特性  敏感版本

  • 端子开关负载(最小值)  10mA @ .02V, 10mA @ .2V

  • 端子极限断开电流 (A) 2

  • 端子电压额定值 (VDC) 220

  • 端子电压额定值 (VAC) 250

  • 线圈功率额定值(直流) (mW) 200, 300

  • 线圈电压额定值 (VDC) 3, 4, 5, 9, 12, 24, 48

  • 端子开关电压(最大值) (VDC) 220

  • 端子开关电压(最大值) (VAC) 250

  • 线圈励磁系统  单稳态、直流

  • 功耗 (mW) 200, 300

  • 绝缘初始电阻 (MΩ) 1000

  • 相邻端子间绝缘初始电介质 (Vrms) 750

  • 线圈功率额定值类 (mW) 150 – 200, 200 – 300

  • 电压驻波比(高频参数)  1.03 @ 100MHz, 1.31 @ 900MHz

  • 端子与线圈间绝缘初始电介质 (Vrms) 1050

  • 端子极限连续电流 (A) 2

  • 端子极限短时电流 (A) 2

  • 端子极限关合电流 (A) 2

  • 打开端子间绝缘初始电介质 (Vrms) 750

  • 驱动系统  DC

信号特征

  • 隔离(高频参数)  -14.2dB @ 900MHz, -31.8dB @ 100MHz

  • 插入损耗(高频参数)  -.02dB @ 100MHz, -.27dB @ 900MHz, -.97 dB(900 MHz 时), -1.9dB @ 900MHz

主体特性

接触件特性

  • 端子电流类 (A) 0 – 2

  • 端子额定电流(最大值) (A) 2

  • 端子排列方式  2 Form C (2 CO)

  • 端子基材  Nickel-Titanium

  • 端子极数  2

  • 端子特性  分叉/双触点

  • 端子电镀材料 

机械附件

  • 产品安装类型  印刷电路板

尺寸

使用环境

  • 工组温度范围 (°C) -55 – 85

  • 环境温度(最大值)  85 °C [ 185 °F ]

  • 环境温度类 (°C) 70 – 85

操作/应用

  • 性能类型  标准

包装特性

  • 封装方法  Tube, 盒和管

其他

  • 焊接工艺  波峰焊接

参考编号

  • TE 内部编号 CAT-AX41-M8799A
