产品特性
-
机械式接管技术: 拧断螺栓
-
机械式接管导体材料: 铝铜
概述
我们的 ASBT 2 孔端子接线片适用宽截面范围，具有针对铝和铜两种导线的双额定值，有助减少库存和防止因使用错误导线导致的风险。
我们的 ASBT 2 孔端子接线片采用无缝、高导电性铝材制造，可用于重载公用工程应用。 我们提供 2 孔或 4 孔两种结构的接线片。连接器本体的孔具有独特的凹槽面，可增强电气接触，最大限度降低端子与导线间接口的阻力。电缆进口区域在内部采用倒斜角设计，易于插入电缆。
正如我们所有的机械连接器那样，2 孔端子接线片易于安装，即使在狭小的空间内也如此。安装不需要任何特定工具，只需要一个标准棘轮扳手和合适的六角套筒。建议使用夹持工具来避免导线芯弯曲，该工具可订购，编号为 #IT-1000-019。我们的剪切螺栓技术有助于快速正确地安装机械接线片和连接器：当达到所需扭矩时，螺栓头剪断，从而在确保适宜的电气接触的同时，最大限度降低连接阻力。
我们将端子接线片系列扩展到 ASBT-2-4/0-Slim，该系列经过专门优化，与瑞侃冷缩端接套件（CSTO-152、CSTI-152、CSTO-282、CSTI-282）兼容。其纤薄的设计使其易于滑过端子，便于快速安装。
主要特性
- 高强度镀锡铝合金打造了这种坚固耐用的设计
- 在正常的工作条件下提供较长的使用寿命，其储备能力可应对紧急装载情况
- TE 现在提供一系列通过 UL 和 CSA 认证的剪切螺栓端子
- 针对不同导线类型提供理想的接触力
- 使用标准工具轻松快速安装
- 采用新设计来兼容我们的瑞侃冷缩端接套件

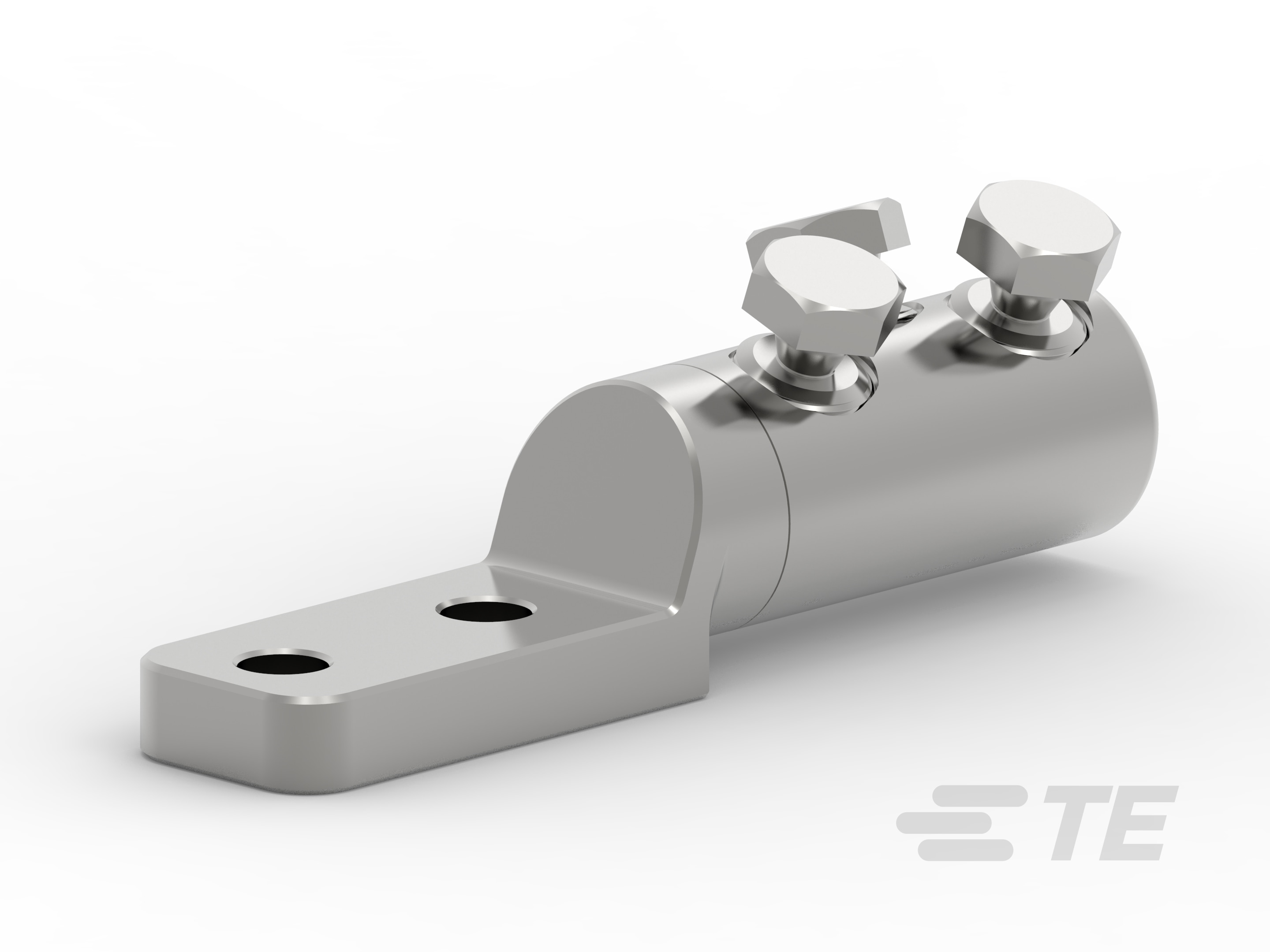

2 孔端子接线片
改善电网连接
TE 的机械式连接器系列
常见问题
常见问题解答
问：TE 的 2 孔端子接线片的主要应用是什么？
答：我们的 2 孔端子接线片的主要应用是地下和地上电源电缆端接，电压高达 69 kV。
问：2 孔端子接线片能否与我们的瑞侃电缆附件结合使用？
答：可以，我们的 2 孔端子接线片与瑞侃热缩和冷缩接头和端接套件兼容，可用于地下应用，电压高达 35 kV。
问：2 孔端子接线片适用哪些导线？
答：在仅提供三个连接器尺寸的情况下，从 2 号紧凑型导线到 1250 kcmil 同心 B 类绞线均适用，从而减少了库存需求。
问：安装 2 孔端子接线片需要扭矩扳手吗？
答：否，安装我们的端子接线片不需要使用扭矩扳手，可以使用冲击扳手或标准棘轮扳手。
问：如何知道 2 孔端子接线片安装是否正确？
答：我们的端子接线片采用了剪切螺栓头设计。它们被预构造为在达到适当扭矩水平时剪断，以确保产生适宜的接触力来最大限度减小连接阻力。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
机械式接管技术 拧断螺栓
-
机械式接管材料 铝
-
地下网络元器件类型 终端盒
-
产品系列 ASBT
结构特性
-
接触件螺栓数量 2, 3
-
表观检查 是
电气特征
-
机械式接管电压等级 (kV) ≤ 35, ≤ 69
主体特性
-
机械式接管导体材料 铝铜
-
导体类型 绞线
尺寸
-
导体线径范围 (AWG/kcmil) 1000（紧凑型）– 1000（同心型）, 1250（紧凑型）– 1250（同心型）, 250（紧凑型）– 350（同心型）, 2（紧凑型）– 350（同心型）, 2（紧凑型）– 4/0（同心型）, 350（紧凑型）– 500（同心型）, 350（紧凑型）– 750（同心型）, 600（紧凑型）– 1000（同心型）, 600（紧凑型）– 750（同心型）
-
掌孔直径 2x14
-
螺栓头尺寸（对边） (mm) 13
-
螺钉尺寸 1/2
操作/应用
-
室内使用 是
-
室外使用 是
-
应用类型 电力电缆端接，地下及地上
-
不含铅、镉等重金属 是
-
带电安装 否
行业标准
-
获得 CSA 认证的机械式接管 否, 是
-
获得 UL 认证的机械式接管 否, 是
-
NEMA 间距（2 孔） 是
-
标准 ANSI C119.4
产品供货情况
-
机械式接管产品供货情况 ANZPAC, 中国, 亚洲, 欧洲、中东和非洲, 美洲
参考编号
-
TE 内部编号 CAT-ASBT
