规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

接触件特性

  • 端子底板材料 

  • 端子方向  直式

  • 端子接触部电镀材料表面涂层  亮光

  • 端子接合区域电镀材料厚度 (µm) .76, 2.54

  • 端子接合区域电镀材料厚度 (µin) 30, 100

  • 导线端子端接区域电镀材料表面涂层  亮光, 哑光

  • 导线端子端接区域电镀厚度 (µm) .12 – .2, 1.27, 2.54

  • 导线端子端接区域电镀厚度 (µin) 5 – 8, 50, 100

  • 端子底板材料厚度 (µm) .76, 1.27

  • 端子底板材料厚度 (µin) 30, 50

  • 接合插针直径  1.57 mm [ .062 in ]

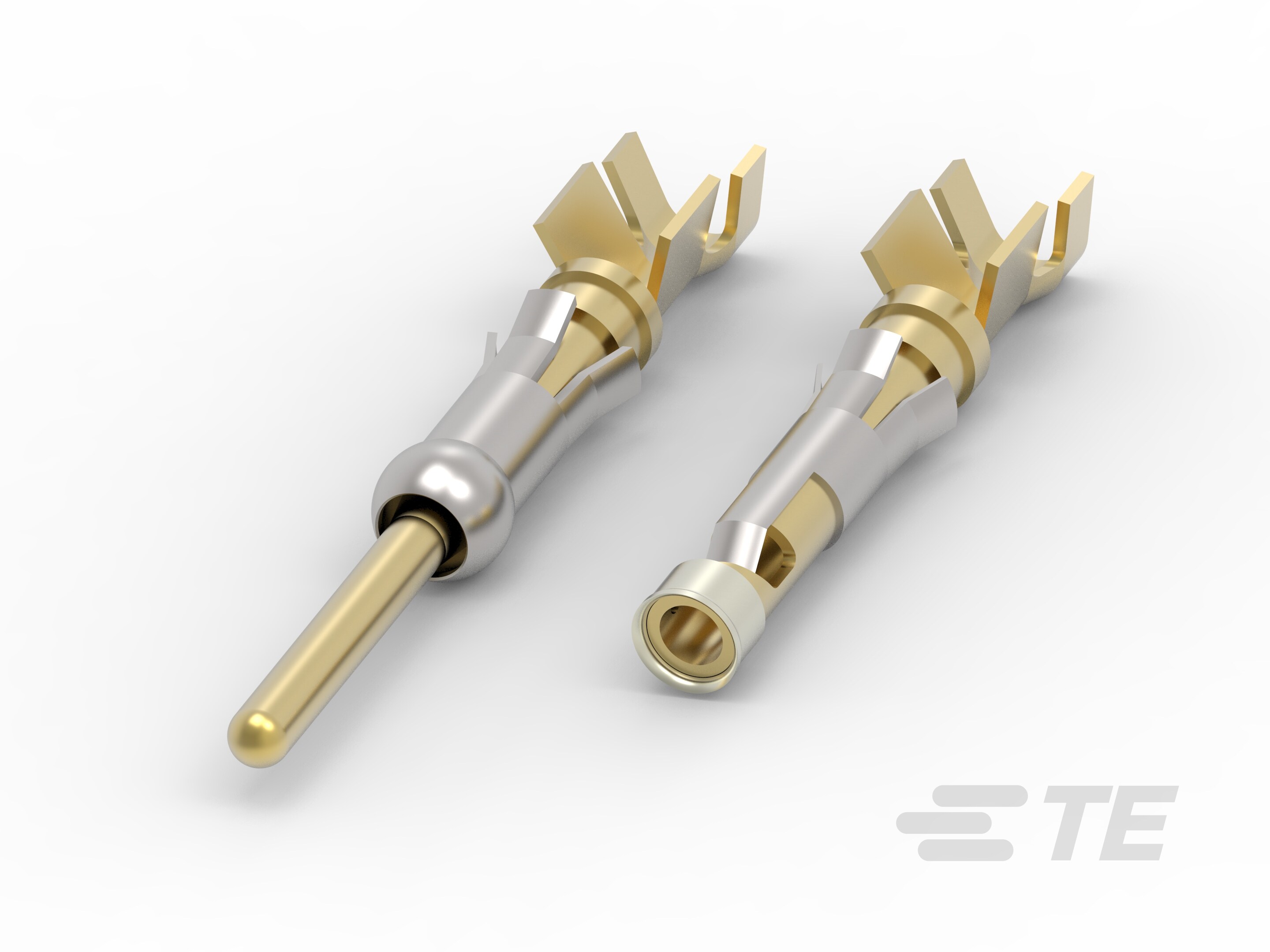

  • 端子类型  插座, 插针

  • 端子接触部电镀材料  贵金属, 贵金属, 金, 锡

  • 导线端子端接区域电镀材料  金, 锡

  • 壳体内的端子定位力  带有

  • 端子大小  尺寸 16

  • 端子基材  铜镍合金, 铜镍合金

  • 端子额定电流(最大值) (A) 25

端接特性

  • 线缆端接方法  压接

  • 产品端接到  线缆

机械附件

  • 带导线绝缘  带有

尺寸

  • 兼容的绝缘直径范围 (mm) 2.03 – 2.54, 2.79 – 3.81

  • 兼容的绝缘直径范围 (in) .08 – .1, .11 – .15

  • 线径 (AWG) 18 – 14

  • 线径 (mm²) .8 – 2

使用环境

  • 工作温度范围 (°C) -55 – 150, -55 – 90

  • 工作温度范围 (°F) -67 – 194, -67 – 302

操作/应用

  • 电路应用  电源和信号

识别标记

  • 端子颜色代码  紫色

包装特性

  • 封装方法  Carton, 零散零件

  • 封装数量  1000

参考编号

  • TE 内部编号 CAT-AM71-T98G
