969035-1

Magnet Wire Terminals, Poke-In / Solder Post, Insulation Displacement (IDC), Tin Plating, Length 12.2 mm [.48 in], Reel / Reel/Carton, MAG-MATE

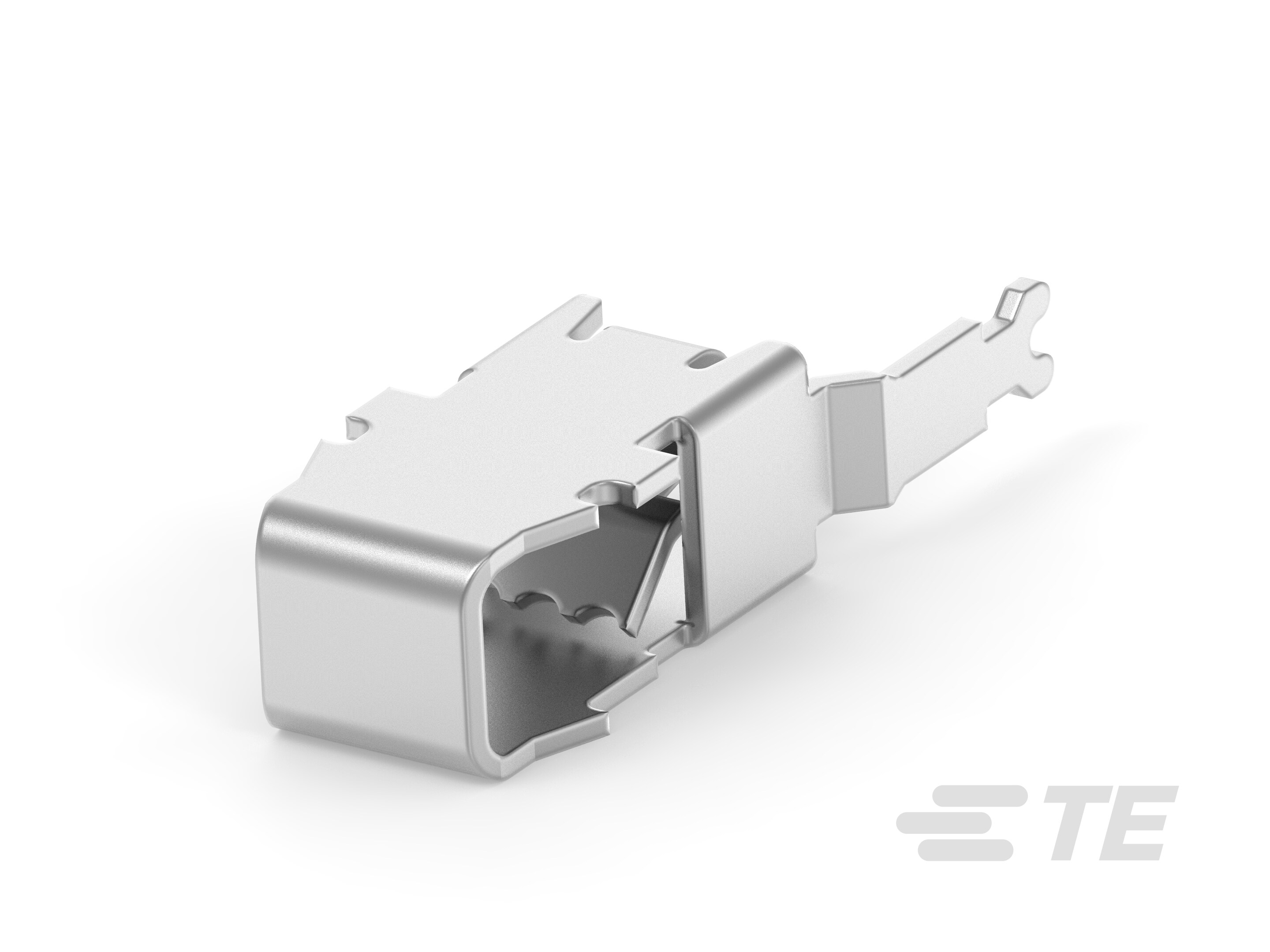

LACKDRAHTVERBINDER-969035-1

969035-1

Magnet Wire Terminals, Poke-In / Solder Post, Insulation Displacement (IDC), Tin Plating, Length 12.2 mm [.48 in], Reel / Reel/Carton, MAG-MATE

    • MAG-MATE
  • TE 内部编号 969035-1
  • TE 内部产品描述 LACKDRAHTVERBINDER

  • 漆包线端子类型 : 插入式, 焊柱

  • 线缆端接方法 : 绝缘刺破 (IDC)

  • 材料厚度（电磁线侧） : .32 mm [ .013 in ]

  • 端子电镀材料 : 锡

  • 产品长度 : 12.2 mm [ .48 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 与分离式电线类型兼容 : 实芯, 漆包线

接触件特性

  • 漆包线端子类型 : 插入式, 焊柱

  • 端子电镀材料 : 锡

  • 端子方向 : 扭曲

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

尺寸

  • 材料厚度（电磁线侧） : .32 mm [ .013 in ]

  • 产品长度 : 12.2 mm [ .48 in ]

  • 端子高度 : 12.2 mm [ .48 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -65 – 150 °C [ -85 – 302 °F ]

包装特性

  • 封装数量 : 12500

  • 封装方法 : Reel, 卷/箱
