特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

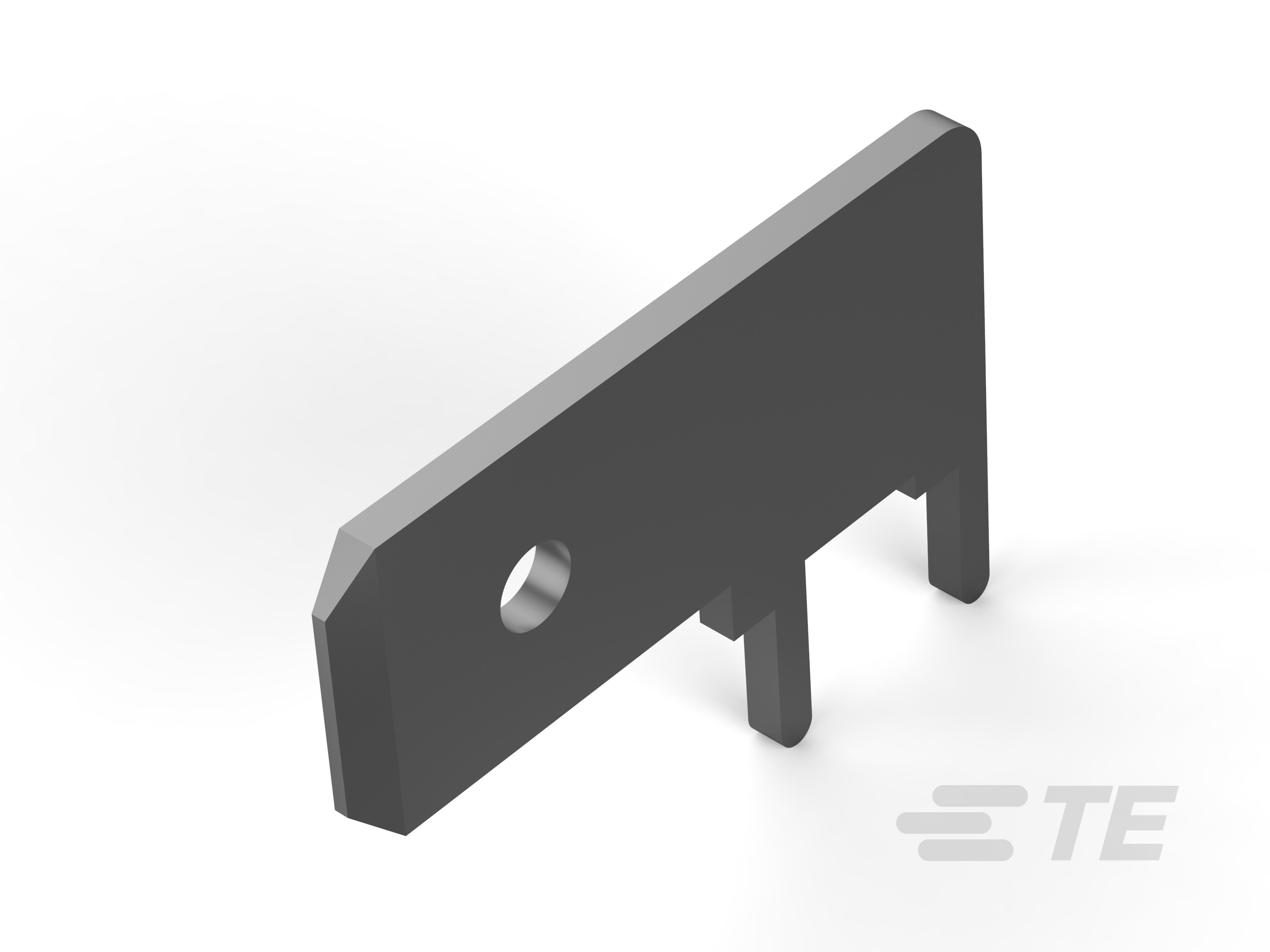

产品类型特性

  • 端接到 : 印刷电路板

结构特性

  • 螺钉孔 :

  • 端子角度 : 90°

主体特性

  • 电镀材料 :

  • 电镀厚度 : 7 µm [ 279.79 µin ]

接触件特性

  • 端子和接头种类 : Tab

  • 端子类型 : 公端

  • 端子尺寸 : 6.35

  • 端子方向 : 直角

端接特性

  • 端接方法 : 通孔

尺寸

  • PCB 厚度(建议) : 1.57 – 2.5 mm [ .062 – .098 in ]

  • 公端宽度 : 6.35 mm [ .25 in ]

  • 公端厚度 : .81 mm [ .032 in ]

  • PCB Hole Diameter : 1.4 mm [ .055 in ]

  • 距离 PCB 的高度 (mm): 7.6

  • 母端材料厚度 : .81 mm [ .032 in ]

  • 板下延伸 : 3.5 mm [ .137 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

包装特性

  • 封装方法 :

  • 封装数量 : 10000
