该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

917694-2

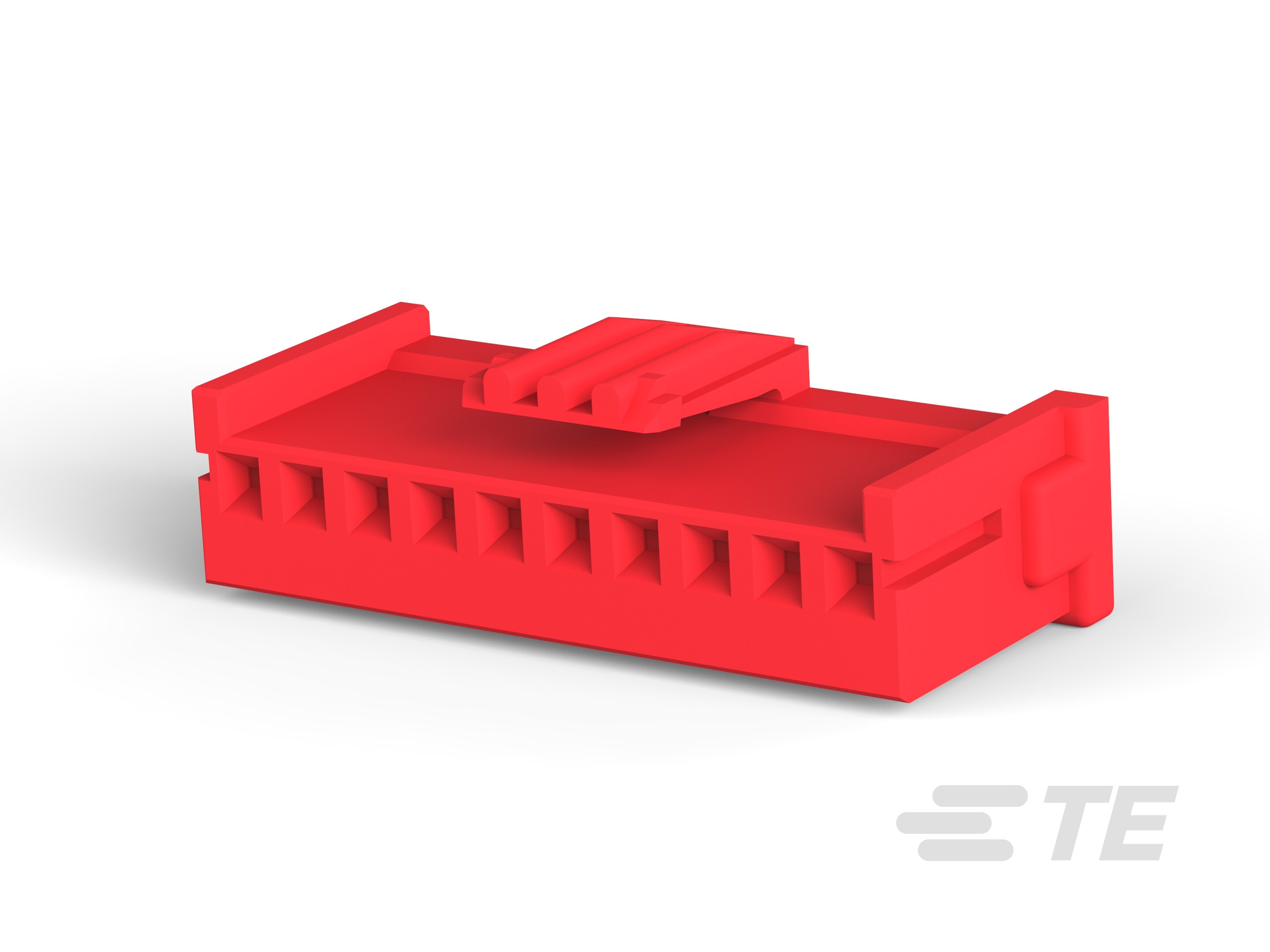

Rectangular Connector Housings, Wire-to-Board, 10 Position, .098 in [2.5 mm] Centerline, 1 Row, Nylon 66, Plug, Socket, AMP Signal Double Lock

2.5 S.D.L. PLUG HSG 10P RED-917694-2

917694-2

Rectangular Connector Housings, Wire-to-Board, 10 Position, .098 in [2.5 mm] Centerline, 1 Row, Nylon 66, Plug, Socket, AMP Signal Double Lock

    • AMP Signal Double Lock
  • TE 内部编号 917694-2
  • TE 内部产品描述 2.5 S.D.L. PLUG HSG 10P RED

  • 连接器系统 : 线到板

  • 位数 : 10

  • 中心线（间距） : 2.5 mm [ .098 in ]

  • 行数 : 1

  • 外壳材料 : 尼龙 66, 尼龙 66

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 线到板

  • 连接器和壳体类型 : 插头

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 10

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

接触件特性

  • 端子类型 : 插座

机械附件

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 壳体颜色 : 红色

  • 中心线（间距） : 2.5 mm [ .098 in ]

  • 外壳材料 : 尼龙 66, 尼龙 66

尺寸

  • 产品长度 : 27.5 mm [ 1.08 in ]

  • 连接器高度 (mm): 11

使用环境

  • 工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : Signal

识别标记

  • 电路识别特性 : 不带

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • 与机构/标准产品兼容 : VDE

产品合规性
