9-2304372-9

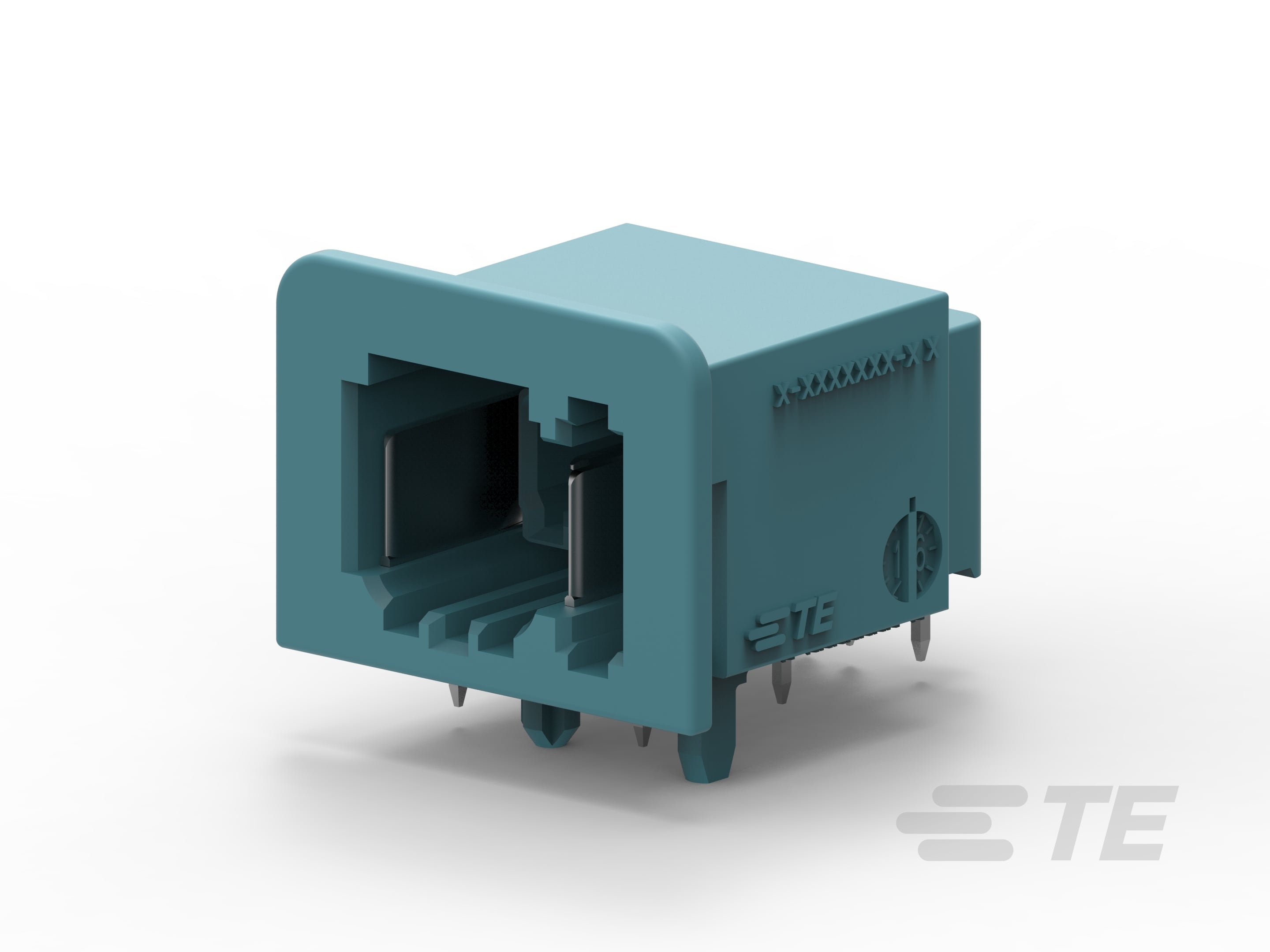

Data Connectivity Headers, Z, Board-to-Board, 2 Position, .071 in [1.8 mm] Centerline, Shielded, Horizontal, Signal, MATEnet

1-PORT MATENET HDR ASSY 90DEG, COD Z-9-2304372-9

9-2304372-9

Data Connectivity Headers, Z, Board-to-Board, 2 Position, .071 in [1.8 mm] Centerline, Shielded, Horizontal, Signal, MATEnet

    • MATEnet
  • TE 内部编号 9-2304372-9
  • TE 内部产品描述 1-PORT MATENET HDR ASSY 90DEG, COD Z

  • 对接公端宽度 : .4 mm [ .016 in ]

  • 对接公端厚度 : .5 mm [ .02 in ]

  • 连接器和键控代码 : Z

  • 连接器系统 : 板对板

  • 位数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 板对板

  • 可密封 : 否

  • 混合型连接器 : 否

结构特性

  • 位数 : 2

  • PCB 安装方向 : 水平

电气特征

  • 阻抗 (Ω): 100

主体特性

  • 主体材料 : PA GF

  • 连接器和键控代码 : Z

  • PCB 保持特性电镀材料 : 铜合金

接触件特性

  • 端子类型 : 插座

  • 对接公端宽度 : .4 mm [ .016 in ]

  • 对接公端厚度 : .5 mm [ .02 in ]

机械附件

  • PCB 安装固定 : 不带

  • 接合固定 : 不带

壳体特性

  • 壳体颜色 : 蓝色

  • 中心线（间距） : 1.8 mm [ .071 in ]

尺寸

  • 产品长度 : 21.1 mm [ .83 in ]

  • 产品宽度 : 17.75 mm [ .7 in ]

  • 连接器高度 : 13.5 mm [ .53 in ]

使用环境

  • 工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105

  • 工作温度（最大值） (°F): 149, 158, 167, 176, 185, 194, 212, 221

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 屏蔽 : 是

  • 电路应用 : Signal

其他

  • 电介质材料 : PA GF
