特性

请查看产品文档或联系我们以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

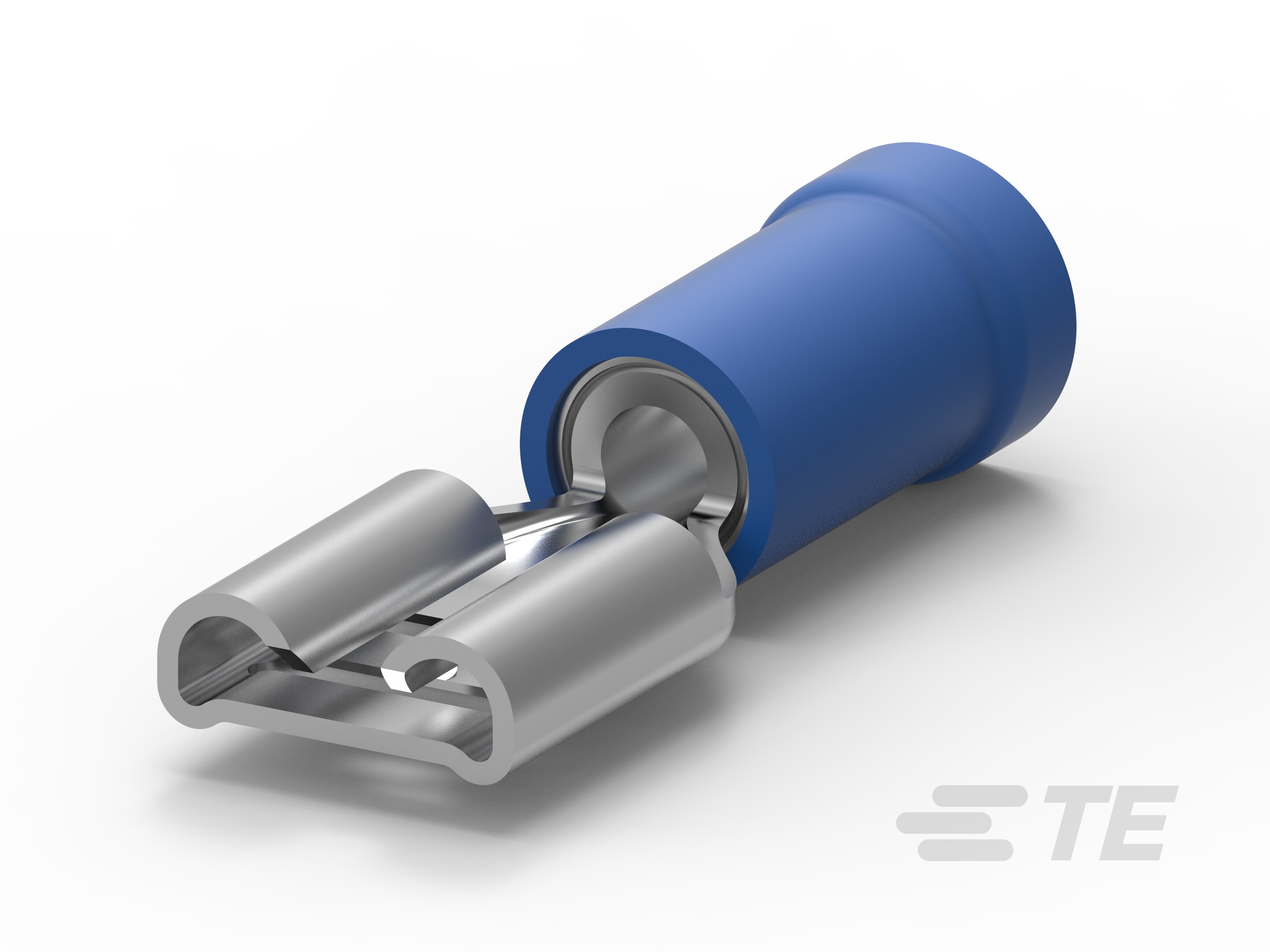

产品类型特性

  • 端接到  线缆

  • FASTON 

  • 绝缘电线支持 

  • 断开类型  快速断开, 快速断开

  • 插入力  普通

  • Insulated  Yes

  • 电线停止点 

结构特性

  • 连接容量 

电气特征

  • 电压(最大值) (V) 300

主体特性

  • 完全绝缘 

  • 电镀材料 

  • 绝缘材料  尼龙

接触件特性

  • 端子类型  母端

  • 端子方向  直式

  • 压接类型  F 型压接

尺寸

  • Wire Size (AWG) 16 – 14

  • Wire Size (mm²) 1.31 – 2.1

  • 公端宽度 4.8 mm [ .189 in ]

  • 公端厚度 .8 mm [ .031 in ]

  • 电线绝缘直径(最大值) 4.3 mm [ .17 in ]

  • 总长 21.8 mm [ .862 in ]

包装特性

  • 封装方法  零散零件

  • 封装数量  1000

其他

  • 压线筒颜色  蓝色

产品合规性
