产品类型特性

  • Sealable :

  • 压线筒类型 : 开式压线筒

  • 线缆类型 : 常规导线

  • Insulated : No

  • 支持种类 : 开式压线筒

  • 螺钉尺寸 : 5

结构特性

  • 端子角度 : 直式

主体特性

  • 主体种类 : AMPLIVAR

  • 电镀材料 : 无镀层

接触件特性

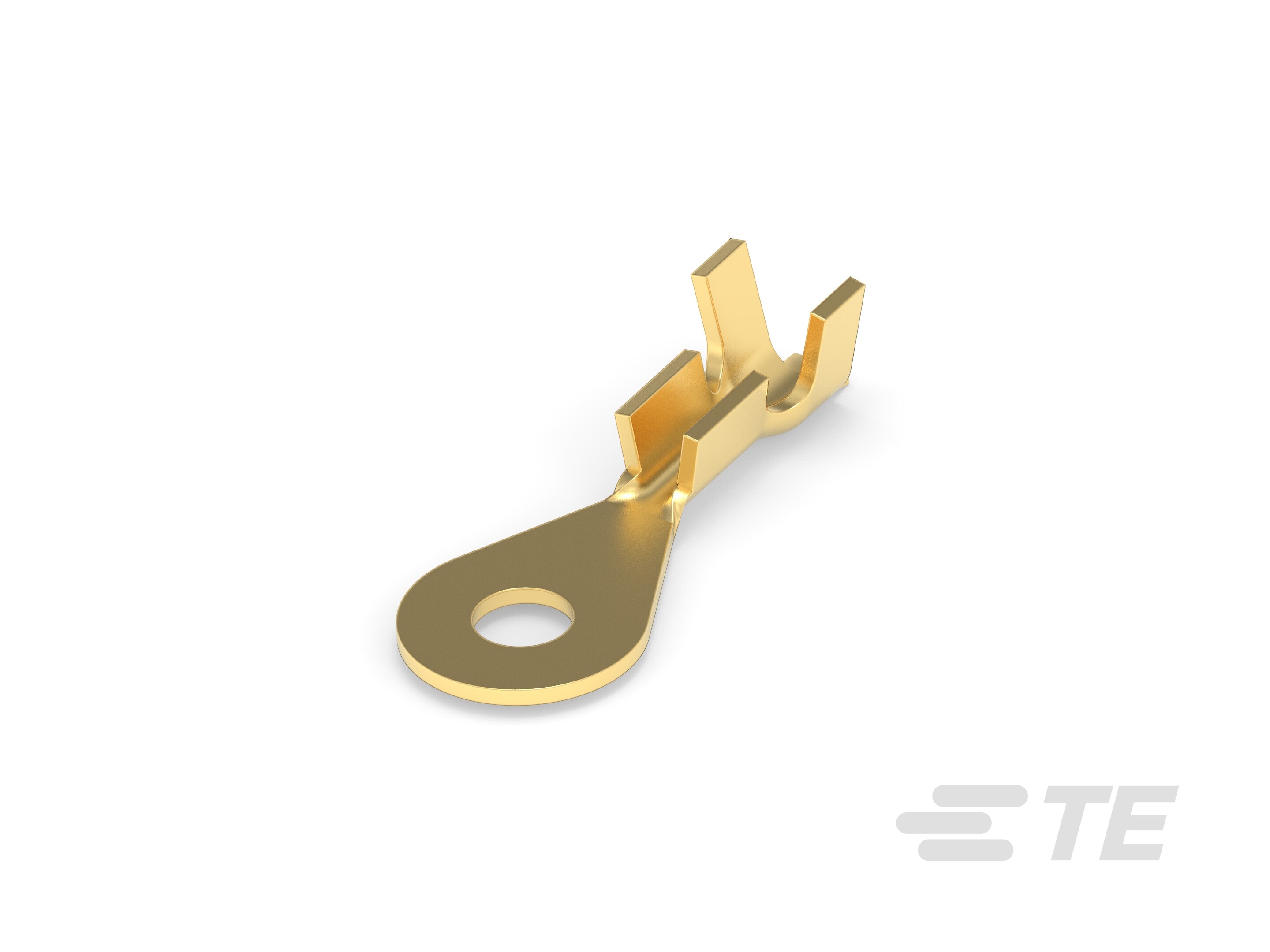

  • 端子和接头种类 : Ring Tongue

  • 端子类型 : 环形端子

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 螺钉直径 : 3.2 mm [ .126 in ]

  • 舌厚 : .6 mm [ .024 in ]

  • Wire Size (mm²): .5 – 1

  • 电线绝缘直径(最大值) : 3.3 mm [ .13 in ]

  • 电线绝缘直径 : 2 – 3.3 mm [ .078 – .13 in ]

  • 电线尺寸 (CMA): 1021 – 2048

  • 压线筒内径 (mm): 1.22, 2.41

  • 压线筒内径 (in): .048, .094

  • 材料厚度 : .6 mm [ .024 in ]

  • 总长 : 19.86 mm [ .782 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 卷, 卷

  • 封装数量 : 10000

产品合规性
