产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

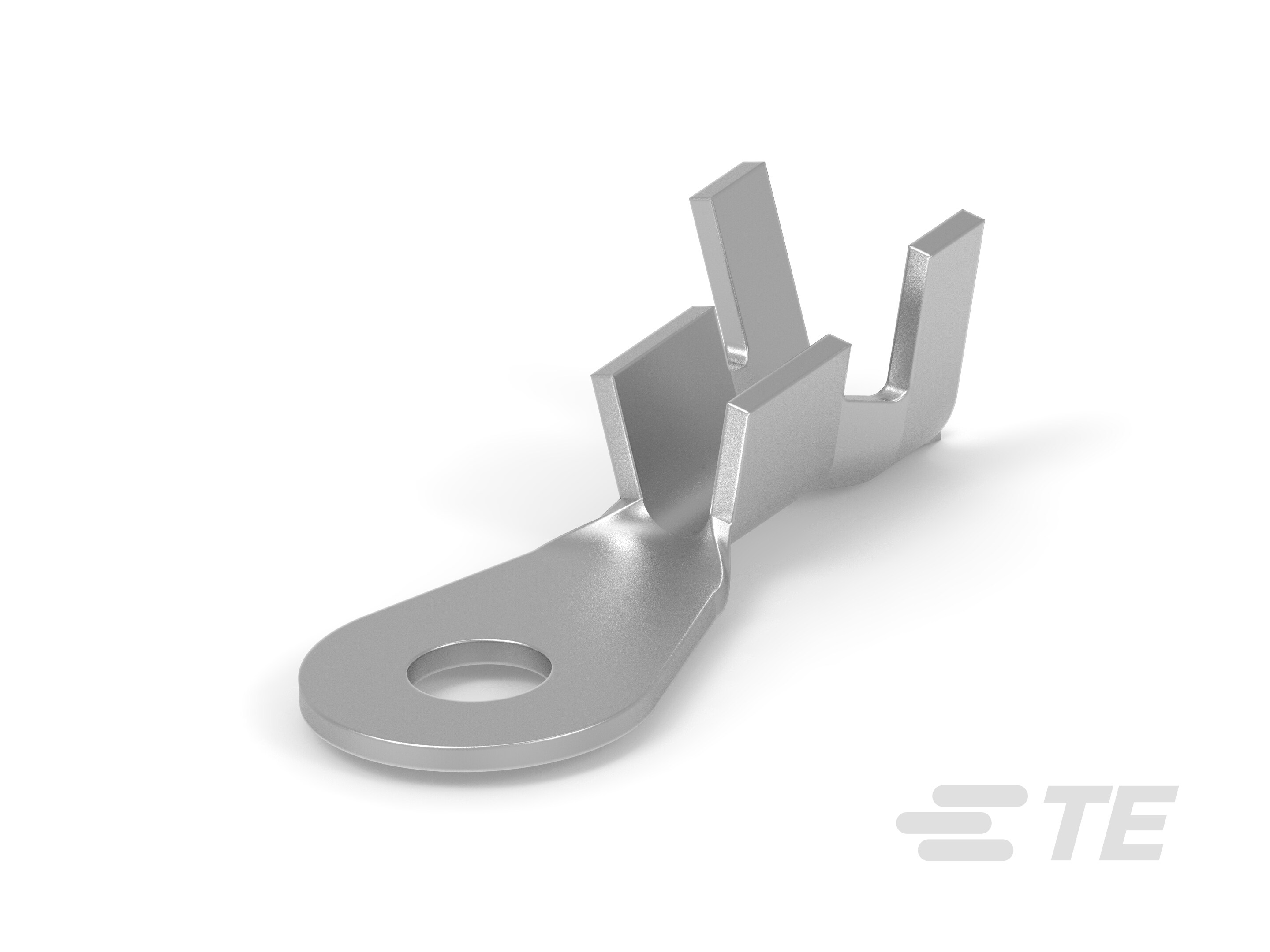

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 5, M3

  • 可密封 :

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 形状描述 : RING-001

  • 端子特性 : 修剪

结构特性

  • 孔数 : 2

主体特性

  • 产品重量 (g): .691

接触件特性

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 :

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 17 – 13

  • 线径 (mm²): 1 – 2.5

  • 线径 (CMA): 2048 – 5178

  • 螺钉直径 : 3.2 mm [ .126 in ]

  • 舌厚 : .6 mm [ .024 in ]

  • 产品长度 : 19.8 mm [ .779 in ]

  • 压线筒内径 (mm): 1.82, 3.32

  • 压线筒内径 (in): .071, .13

  • 兼容的绝缘直径(最大值) : 3.81 mm [ .15 in ]

  • 兼容的绝缘直径范围 : 2.2 – 3.8 mm [ .087 – .15 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 与电线基础材料兼容 :

行业标准

  • 符合政府资质的端子 :

包装特性

  • 封装数量 : 12500

  • 封装方法 : 卷带包装, 卷带包装
