文档

产品  描述

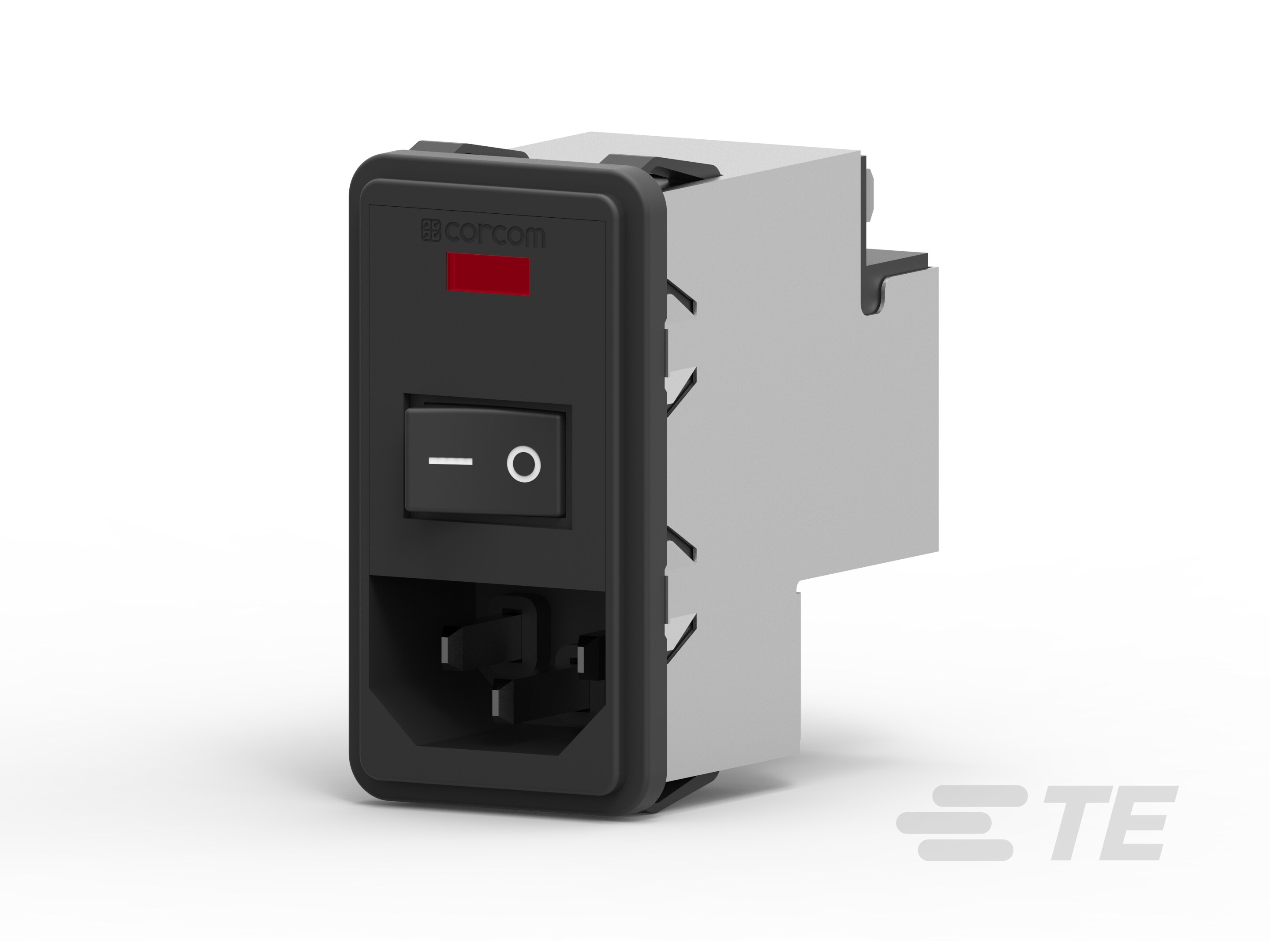

Corcom 中等性能 P 系列电源输入模块。中等 P 系列模块的性能优于标准滤波器选项,尺寸小于高性能滤波器。 查看全部 CORCOM P SERIES MULTI-FUNCTION INLET FIL (300)

产品图纸

特性

产品  描述

Corcom 中等性能 P 系列电源输入模块。中等 P 系列模块的性能优于标准滤波器选项,尺寸小于高性能滤波器。 查看全部 CORCOM P SERIES MULTI-FUNCTION INLET FIL (300)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 接地选项 :

  • 滤波器类型 : 电源输入(已滤波/未滤波)

  • 开关类型 : DPST

  • 输入类型 : IEC

  • 输出类型 : 187 快速连接端子

  • 已滤波 :

  • 连接器类型 : IEC 60320-1 C-14

  • 滤波等级 : 电感器和电容器

  • 接地扼流选件 :

  • 附件类型 : 保险丝夹

结构特性

  • 电压选择 : 2 - 电压

  • 保险丝选项 :

  • 扩展选项 :

电气特征

  • 输入电压选择 : 双交流 (SMPS)

  • 漏泄电流(最大值)(120VAC,60Hz) (µA): 2

  • 漏泄电流(最大值)(250VAC,50Hz) (µA): 5

  • 额定电流 (A): 10

  • 电压(最大值) (VAC): 115, 230

主体特性

  • 屏蔽种类 : 完整的屏蔽层

机械附件

  • 安装角度 : 垂直

  • 安装方式 : 扣入式

尺寸

  • 面板厚度范围 : .7874 – 2 mm [ .031 – .079 in ]

使用环境

  • 工作温度范围 (°C): -10 – 40

操作/应用

  • 适用于 : P 系列

产品合规性
