产品类型特性

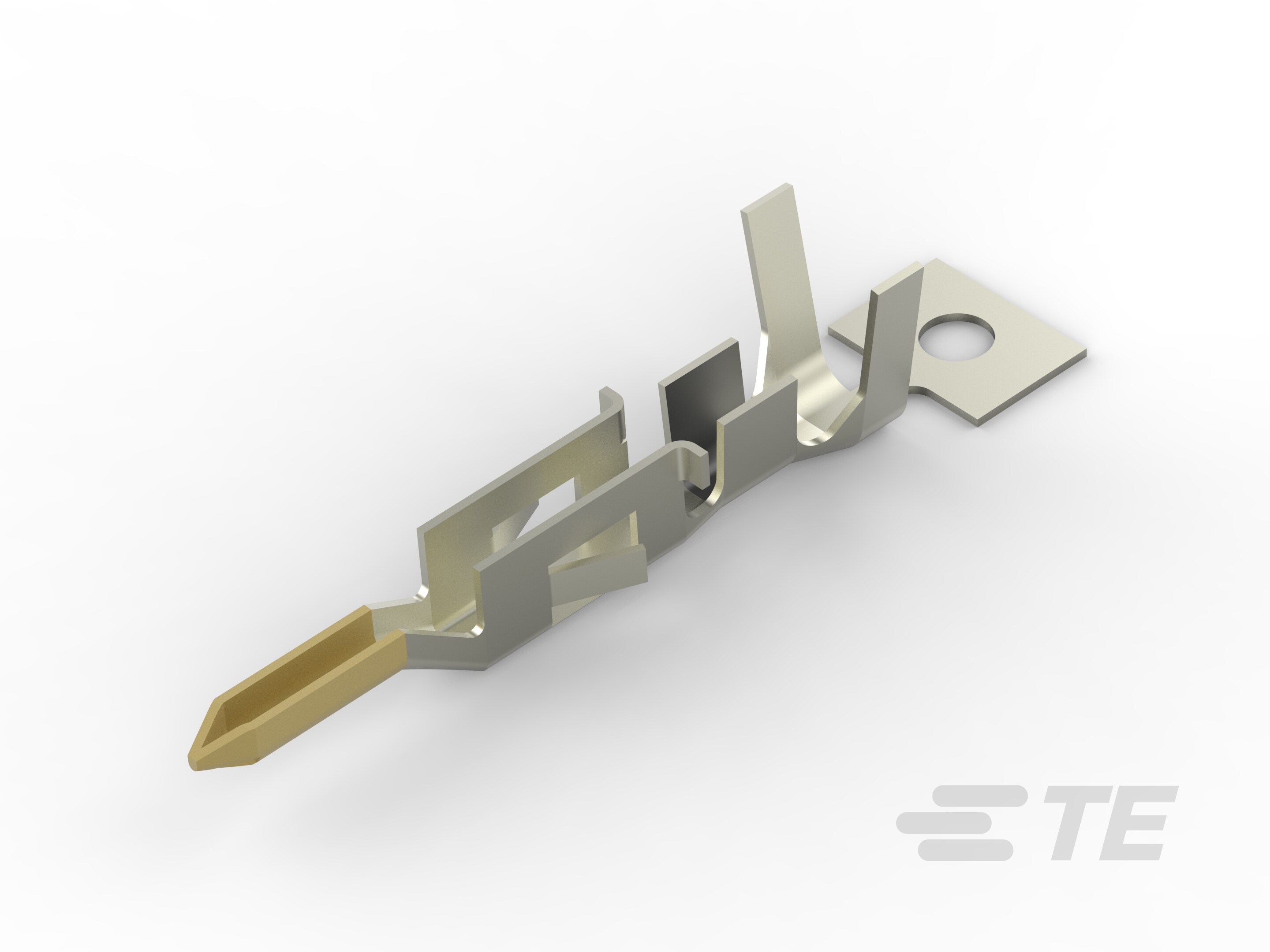

  • 产品类型 : 端子

  • Connector System : 线到线

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • Contact Current Rating (Max) (A): 9

  • 端子类型 : 插针

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : .76 µm [ 30 µin ]

  • 端子端接区域电镀材料 : 预镀锡

  • 端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]

  • 导线端子端接区域电镀材料 : 预镀锡

  • 压接区域电镀厚度 : 2.54 µm [ 100 µin ]

  • 接触角 : 直式

  • 端子底板材料 :

  • 底板材料厚度 : 1.27 µm [ 50 µin ]

  • 端子设计 : 成形插针

端接特性

  • 线缆尺寸 (AWG): 22 – 18

  • 线缆尺寸 (mm²): .3 – .82

  • 端接类型 : 压接

机械附件

  • 连接器安装类型 : 电缆安装

  • 壳体中的端子保持力 : 带有

  • 带导线绝缘 : 不带

尺寸

  • 接受导线绝缘直径范围 : 1.5 – 3.1 mm [ .059 – .122 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • Circuit Application : Power

  • 用于多压接 :

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • UL 文件号 : E28476

  • UL 等级 : 获得认可

  • CSA 文件号 : 208567

  • 机构/标准 : CSA, UL

包装特性

  • 封装方法 :

  • 封装数量 : 3500

其他

  • 线缆类型 : 分离式导线
