产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

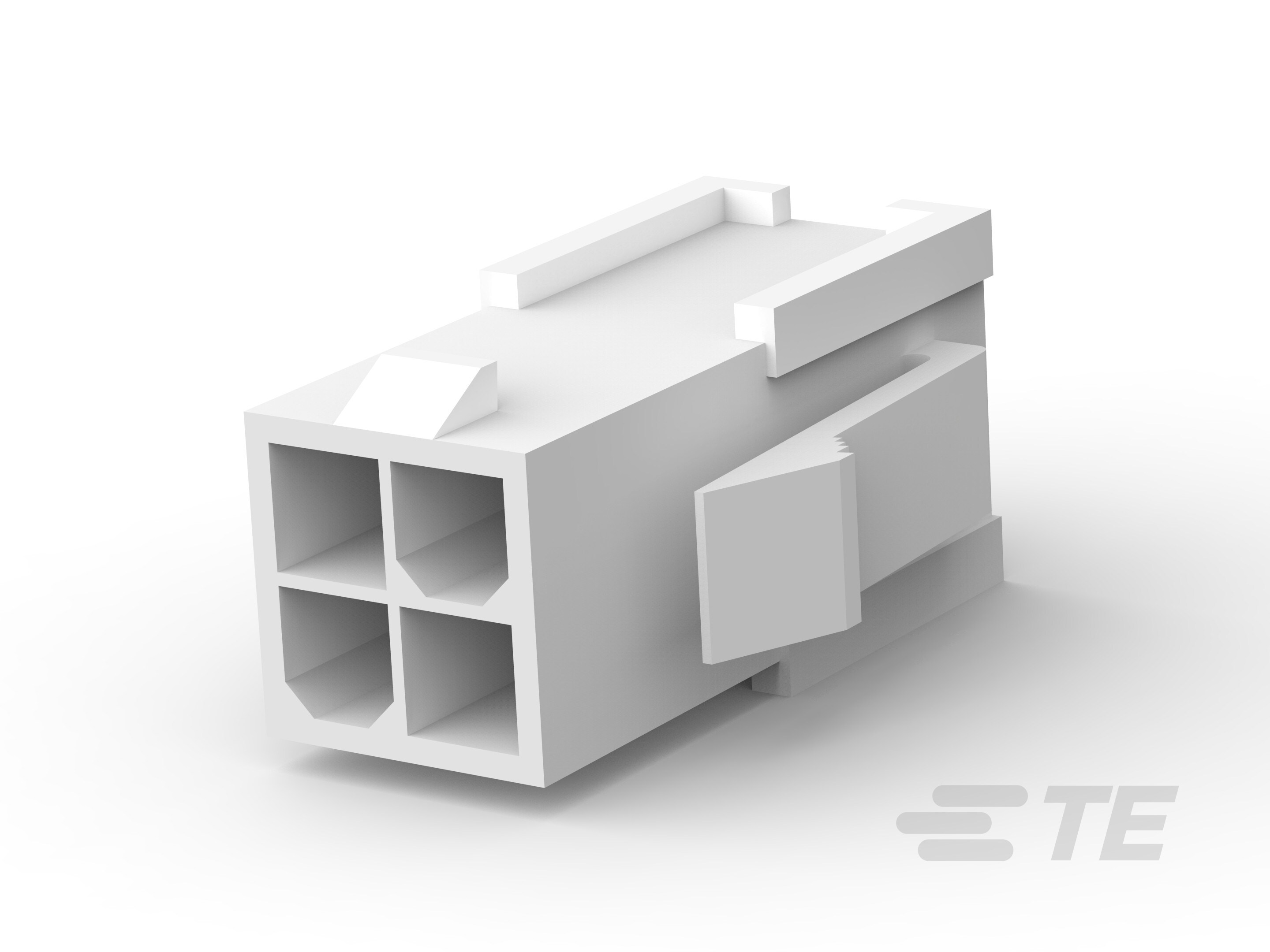

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到线, 线到面板, 线到面板

  • 可密封 :

结构特性

  • 位数 : 4

  • 行数 : 2

  • 插入力 (Newton): 4

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 插针

机械附件

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线(间距) : 4.2 mm [ .165 in ]

  • 外壳材料 : 尼龙, 尼龙 6/6

尺寸

  • 产品长度 : 9.6 mm [ .378 in ]

  • 产品宽度 (in): .94

  • 连接器高度 (mm): 11.7

  • 行间距 : 4.2 mm [ .165 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • 与机构/标准产品兼容 : CSA, VDE

  • UL 阻燃性等级 : UL 94V-2

  • 灼热丝额定值 : 标准件 - 非灼热丝

包装特性

  • 封装数量 : 500

  • 封装方法 : Bag
