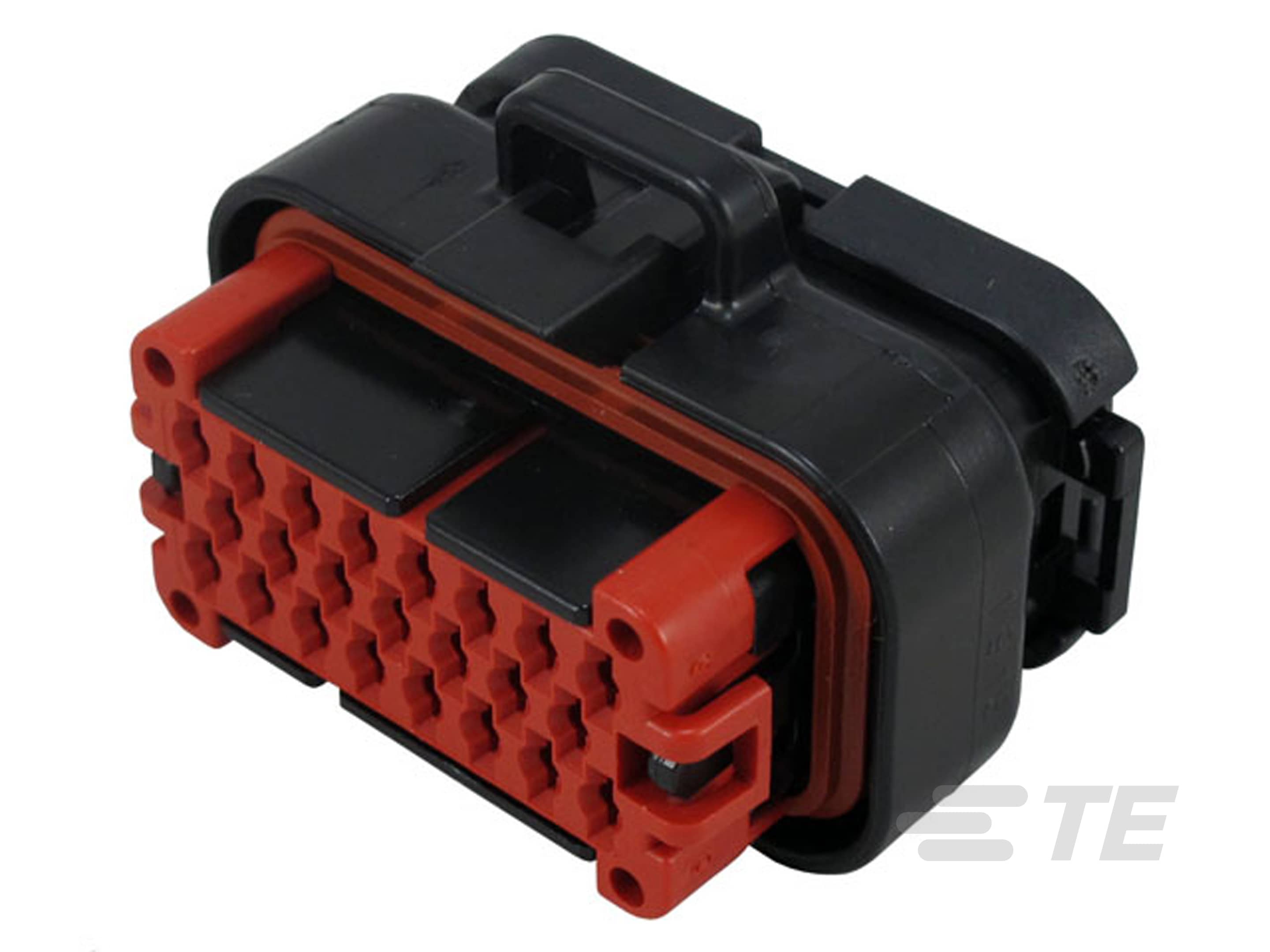

AMPSEAL 母端护套采用密封结构,并提供 8、14、23 和 35 四种位数排列方式。它们可使用尺寸为 1.3 mm 的端子(镀金端子可达 17 安培,镀锡端子可达 8 安培),并且采用集成锁扣进行插接。 查看全部 AMPSEAL HOUSINGS (16)

产品图纸

CAD 文件

产品规格

使用说明书

机构认证

特性

产品  描述

AMPSEAL 母端护套采用密封结构,并提供 8、14、23 和 35 四种位数排列方式。它们可使用尺寸为 1.3 mm 的端子(镀金端子可达 17 安培,镀锡端子可达 8 安培),并且采用集成锁扣进行插接。 查看全部 AMPSEAL HOUSINGS (16)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 母端子外壳

  • Connector System : 线到板, 线到设备

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 外壳集成

  • 应变消除 : 根据附件添加

  • 行间距 : 4 mm [ .157 in ]

结构特性

  • Number of Positions : 23

  • 行数 : 3

电气特征

  • 标称电压架构 (V): 12, 24, 42, 48, 80, 90, 125, 240

  • 工作电压 (VAC): 250

主体特性

  • 颜色 : 黑色

  • 电缆出口角度 : 180°

  • 主体材料 : 其他

接触件特性

  • 接合插针直径 : 1.3 mm [ .051 in ]

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) : 4 mm [ .157 in ]

尺寸

  • 宽度 : 33.6 mm [ 1.323 in ]

  • 高度 : 34.6 mm [ 1.362 in ]

  • 长度 : 47.4 mm [ 1.866 in ]

使用环境

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

行业标准

  • 保护等级 : IP6K9K

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 包装

  • 封装数量 : 220

其他

  • 能够保证连接器位置 :

  • 可维修 :
