产品  描述

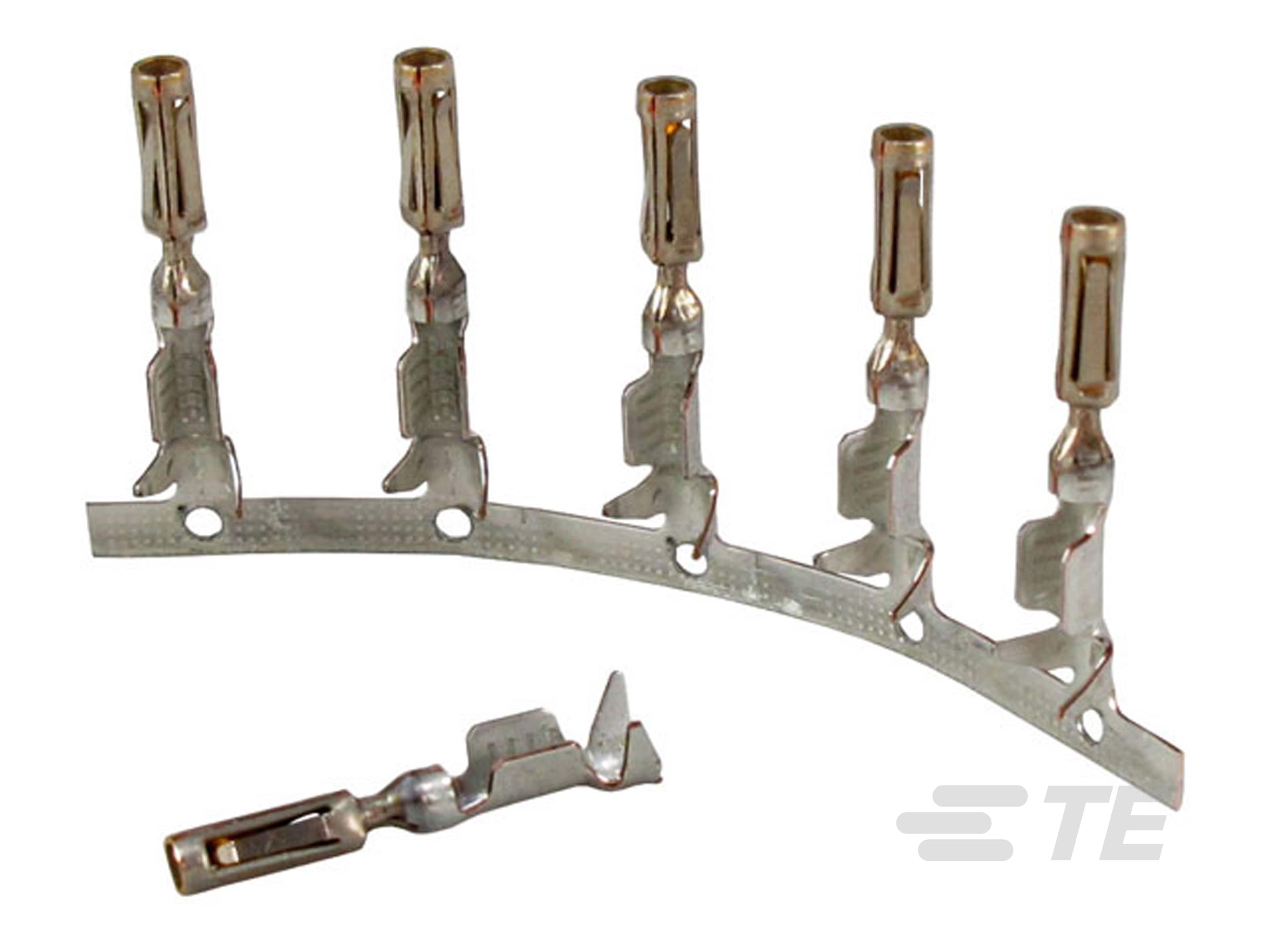

AMPSEAL 端子是 1.3 mm 冲压成型插槽。它们由铜合金制成,并镀锡(高达 8 安培)或镀金(高达 17 安培)。这些端子可使用 16-20 AWG (1.5-0.50 mm2) 导线。 查看全部 AMPSEAL CONTACTS (4)

产品图纸

产品规格

产品环境合规性

使用说明书

特性

产品  描述

AMPSEAL 端子是 1.3 mm 冲压成型插槽。它们由铜合金制成,并镀锡(高达 8 安培)或镀金(高达 17 安培)。这些端子可使用 16-20 AWG (1.5-0.50 mm2) 导线。 查看全部 AMPSEAL CONTACTS (4)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 插座种类 : 180°

接触件特性

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 17

  • 端子和接头种类 : Socket

  • 接合插针直径 : 1.3 mm [ .051 in ]

  • 接触面电镀 : 金 (Au)

端接特性

  • 端接方法 : 压接

尺寸

  • Wire Size (mm²): .5 – 1.5

  • 线径查找 (AWG): 15, 16, 17, 18, 19, 20

  • 线径查找 (mm²): .5, .6, .75, .85, 1, 1.25, 1.3, 1.5

  • 电线绝缘直径 : 1.7 – 2.7 mm [ .067 – .106 in ]

使用环境

  • 工组温度范围 : -40 – 125 °C [ -40 – 125 °F ]

包装特性

  • 封装数量 : 5000

  • 封装方法 :

其他

  • 端子传导 : 0 – 24 A(低功率)
