特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

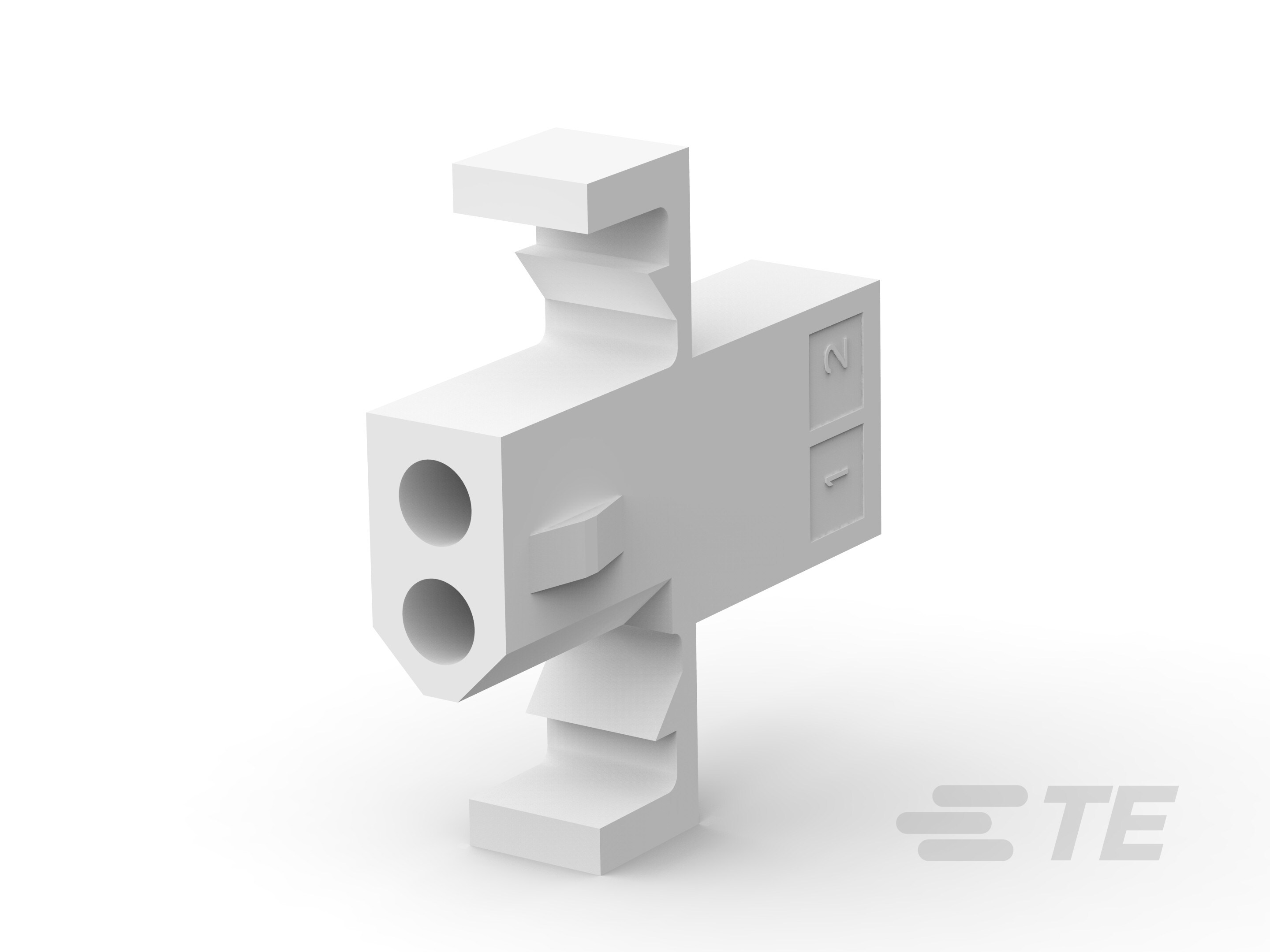

产品类型特性

  • Connector System : 线到线

  • 行间距 : 3.68 mm [ .145 in ]

  • 连接器种类 : 母端

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 连接器类型 : 护套

  • 产品类型 : 连接器

  • 系列编号 : 4500

  • 线缆类型 : 分离式导线

结构特性

  • Number of Positions : 2

  • 行数 : 1

电气特征

  • UL 电压额定值 (VAC): 250

  • 工作电压 (VDC): 250

  • UL 电压额定值 (VDC): 250

接触件特性

  • 端子类型 : 插针或插座

  • 端子传导(典型值) : Power, Signal (Data)

机械附件

  • 面板安装特性类型 : 安装耳

  • 面板安装特性 : 带有

  • 连接器安装类型 : Panel, 电缆安装

壳体特性

  • Centerline (Pitch) : 3.68 mm [ .145 in ]

  • 外壳材料 : 尼龙

  • 壳体颜色 : 自然

尺寸

  • 高度 : 5.05 mm [ .1988 in ]

  • 线缆尺寸 : .2 – .9 mm², 30 – 18 美国线规, 394.71 – 1776.17 CMA

  • 宽度 : 8.64 mm [ .34 in ]

  • 接受电线绝缘直径范围 : 1.27 – 2.79 mm [ .05 – .11 in ]

  • 长度 : 20.83 mm [ .82 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Power

行业标准

  • 经 VDE 测试 :

  • CSA 文件号 : LR7189

  • UL 易燃性等级 : UL 94V-2

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • UL 文件号 : E28476

包装特性

  • 封装数量 : 1

  • 封装方法 :

产品合规性
