特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

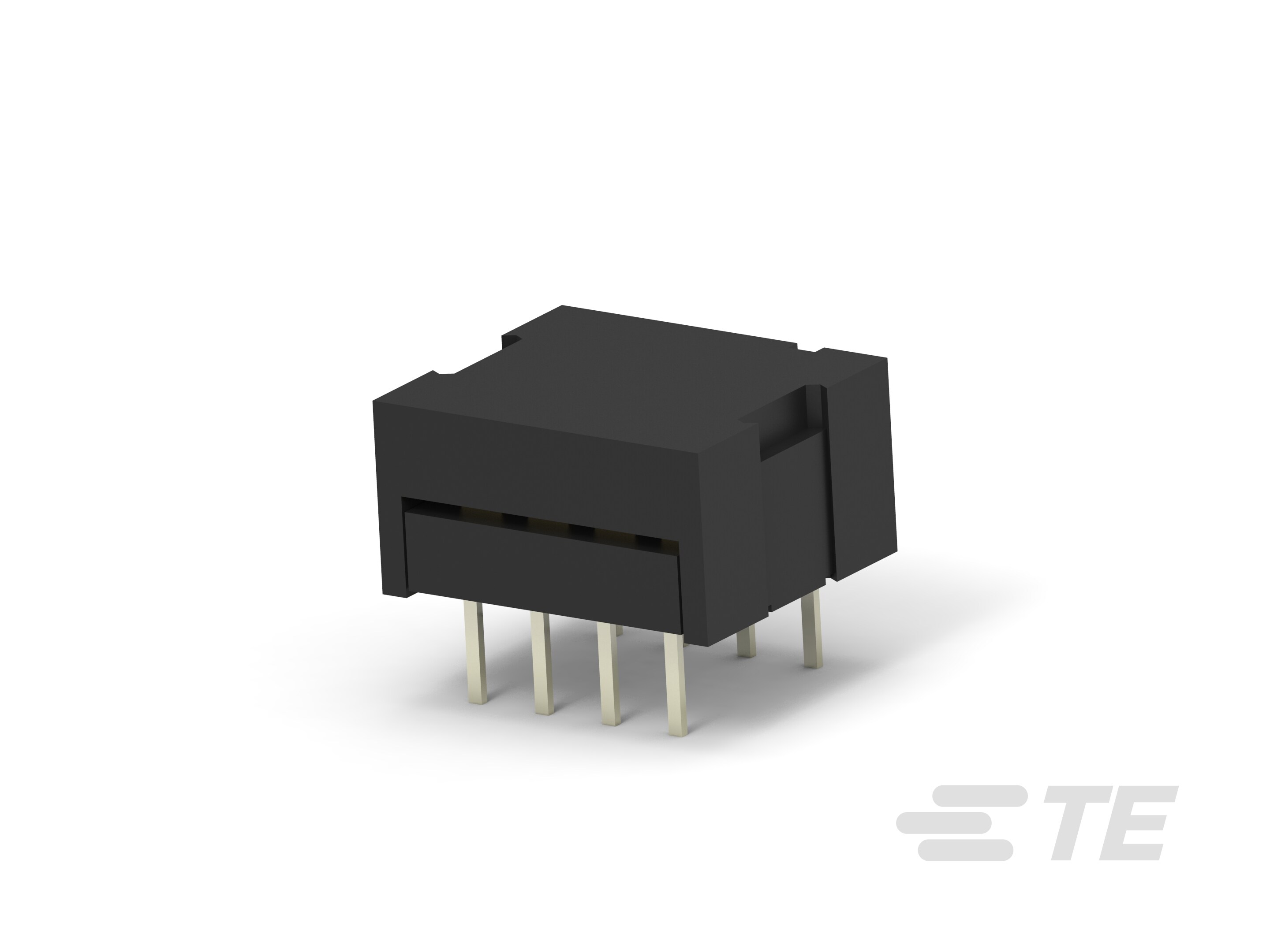

产品类型特性

  • 接头类型 : 插针接头

  • Connector System : 线到板

  • 带罩 :

  • 行间距 : 2 mm [ .3 in ]

  • 连接器种类 : 插头

  • 外形 : 标准

  • 连接器和端子端接到 : 印刷电路板

  • 线缆类型 : 实心/绞线

  • 连接器类型 : 连接器组件

  • 板支座 : 不带

  • 产品类型 : 连接器

结构特性

  • Number of Positions : 8

  • PCB 安装方向 : 垂直

  • 行数 : 2

  • 弹射插销 : 不带

电气特征

  • 工作电压 (VAC): 250

  • 绝缘电阻 (MΩ): 5000

  • UL 电压额定值 (VAC): 250

主体特性

  • 菊花链 : 不带

接触件特性

  • 端子基材 : 磷青铜

  • Contact Current Rating (Max) (A): 1

  • 端子类型 : 插针

  • 端子布局 : 直插式

  • 端子端接区域电镀厚度 : .762 µm [ 30 µin ]

  • 端子接触部电镀厚度 : .76 µm [ 29.92 µin ]

  • 端子传导(典型值) : 信号(数据)

  • 端子设计 : 浸焊

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

  • 线缆端接方法 : 刺破式压接 (IDC)

机械附件

  • 面板安装特性 : 不带

  • PCB 安装对准 : 不带

  • PCB 安装固定 : 不带

  • 接合连接器锁扣 : 带有

  • 接合连接器锁扣类型 : 锁闩, 锁闩

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

  • 极化 : 带有

壳体特性

  • Centerline (Pitch) : 2.54 mm [ .1 in ]

  • 外壳材料 : 热塑性塑料

  • 壳体颜色 : 黑色

尺寸

  • 线缆尺寸 : .051 – .15 mm², 101 – 296 CMA, 30 – 26 美国线规

  • PCB 厚度(建议) : 3.18 mm [ .125 in ]

  • 高度 : 6.43 mm [ .253 in ]

  • 宽度 : 10.67 mm [ .42 in ]

  • 接受电线绝缘直径范围 : .81 – 1.07 mm [ .032 – .042 in ]

  • 长度 : 12.4 mm [ .4881 in ]

  • 尾部长度 : 3.94 mm [ .155 in ]

使用环境

  • 工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

  • 机构/标准 : CSA, UL

  • UL 等级 : 获得认可

  • UL 文件号 : E28476

  • CSA 文件号 : LR 7189

包装特性

  • 封装方法 : 托盘, 盒和托盘

  • 封装数量 : 180
