特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

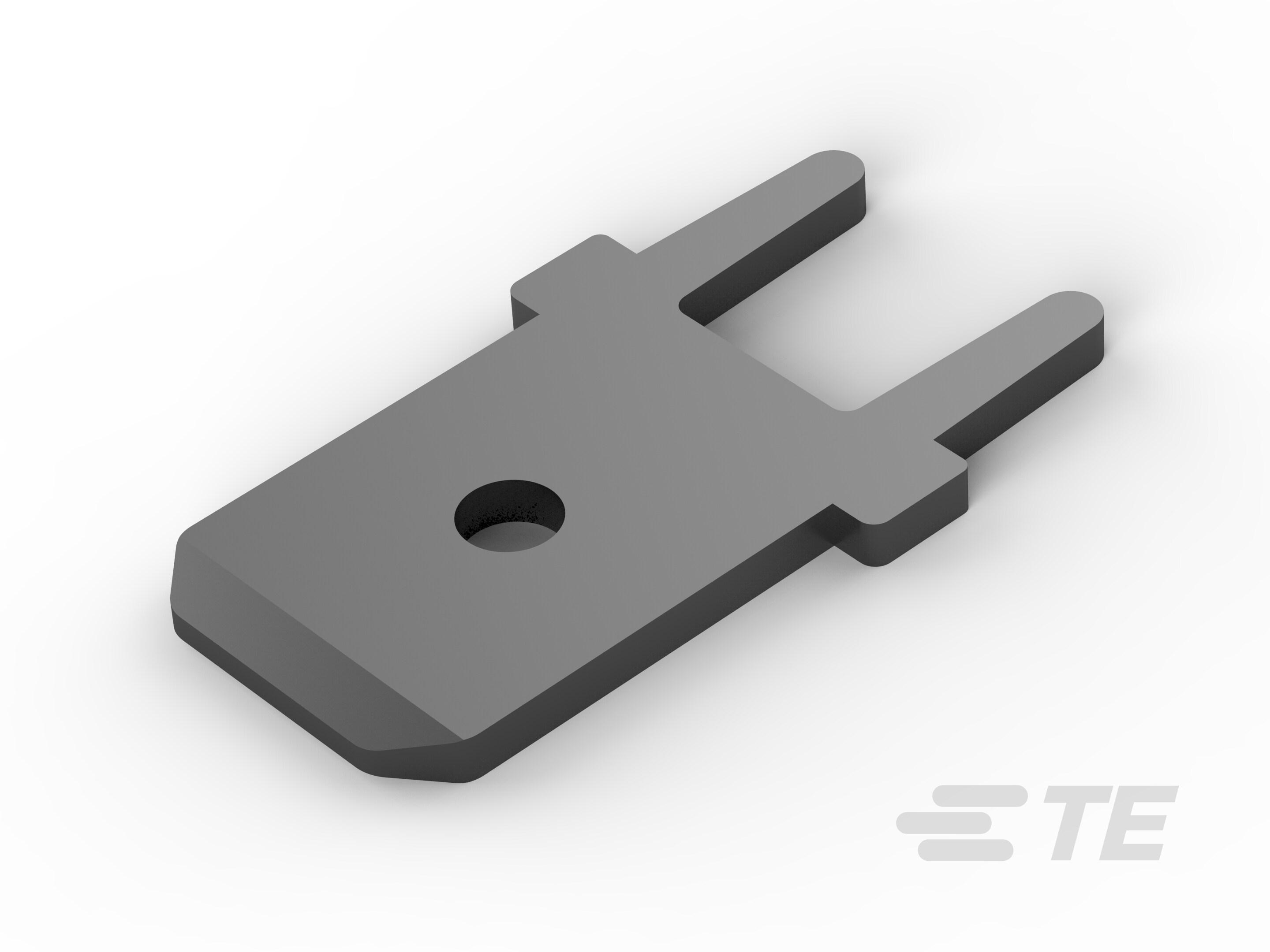

产品类型特性

  • 端接到 : 印刷电路板

结构特性

  • 螺钉孔 :

  • 端子角度 : 直式

主体特性

  • 电镀材料 :

  • 电镀厚度 : 5 µm [ 199.85 µin ]

接触件特性

  • 端子和接头种类 : Tab

  • 端子类型 : 公端

  • 端子尺寸 : 6.35

  • 端子方向 : 直式

端接特性

  • 端接方法 : 通孔

尺寸

  • PCB 厚度(建议) : 2.36 – 3.18 mm [ .093 – .125 in ]

  • 公端宽度 : 6.35 mm [ .25 in ]

  • 公端厚度 : .81 mm [ .032 in ]

  • PCB Hole Diameter (in): .055

  • 距离 PCB 的高度 (mm): 10

  • 板下延伸 : 4 mm [ .157 in ]

使用环境

  • 工组温度范围 : -30 – 110 °C [ -22 – 230 °F ]

包装特性

  • 封装方法 :

  • 封装数量 : 5000
