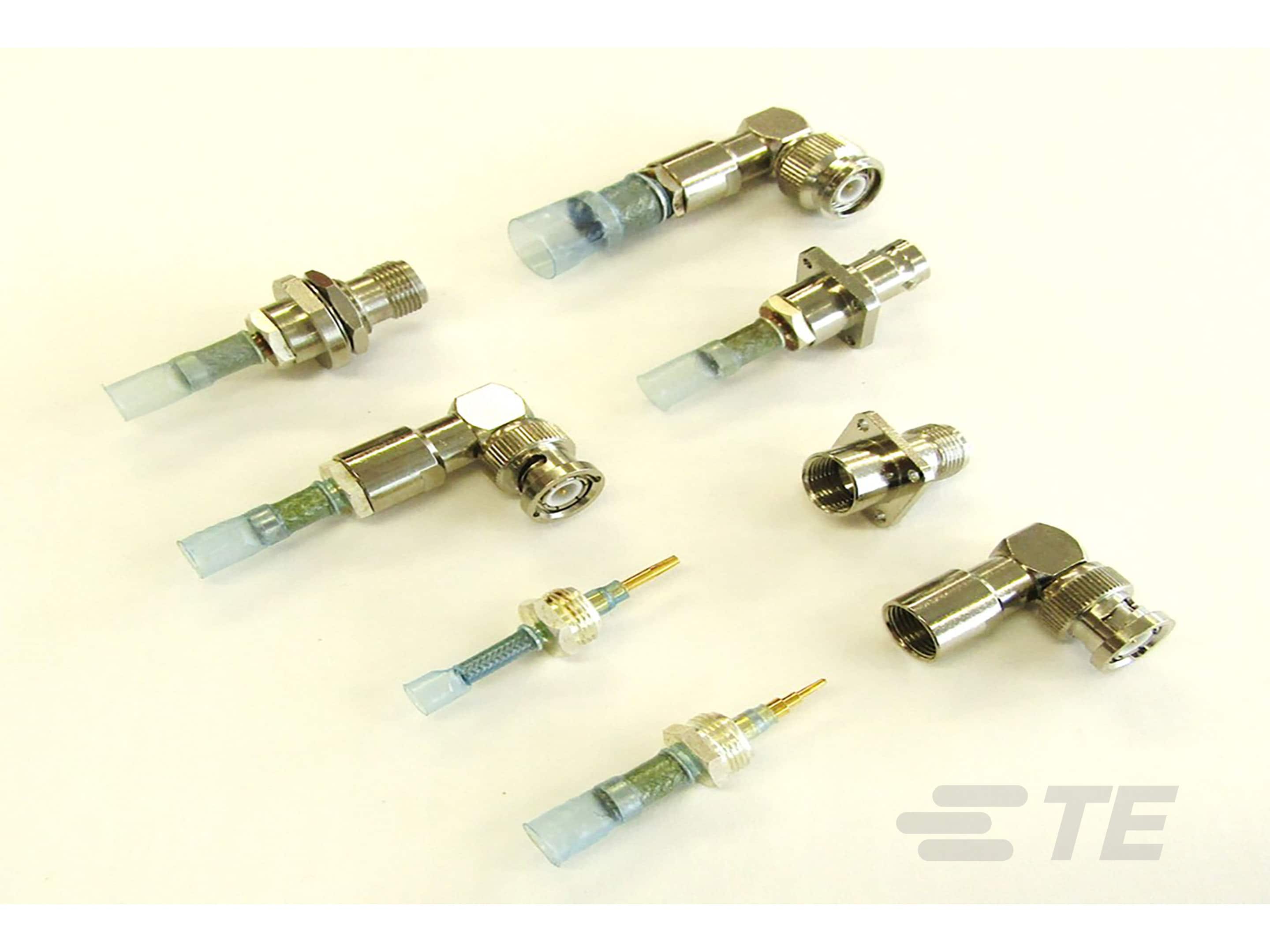

产品类型特性

  • 连接器接口 : TNC

  • 连接器种类 : 插座

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 阻抗 (Ω): 50

主体特性

  • 电缆连接器方向 : 直式

  • 主体材料 : 黄铜/铍铜合金

  • 主体电镀材料 :

接触件特性

  • 中心端子电镀材料 :

  • 中心端子材料 : 黄铜

端接特性

  • 线缆端接方法 : 焊接

尺寸

  • 插接外直径(近似值) : 16.256 mm [ .64 in ]

  • 屏蔽外径(最小值) : 4.1 – 9.5 mm [ .161 – .375 in ]

  • 电介质外径(最大值) : 7.3 mm [ .287 in ]

  • 导体外径 : 2.45 mm [ .096 in ]

使用环境

  • 电缆类型 : RG 165, RG 213, RG 214, RG 215, RG 225

包装特性

  • 封装方法 : Box

其他

  • 电介质材料 : PTFE

  • 连接螺母材料 : 黄铜
