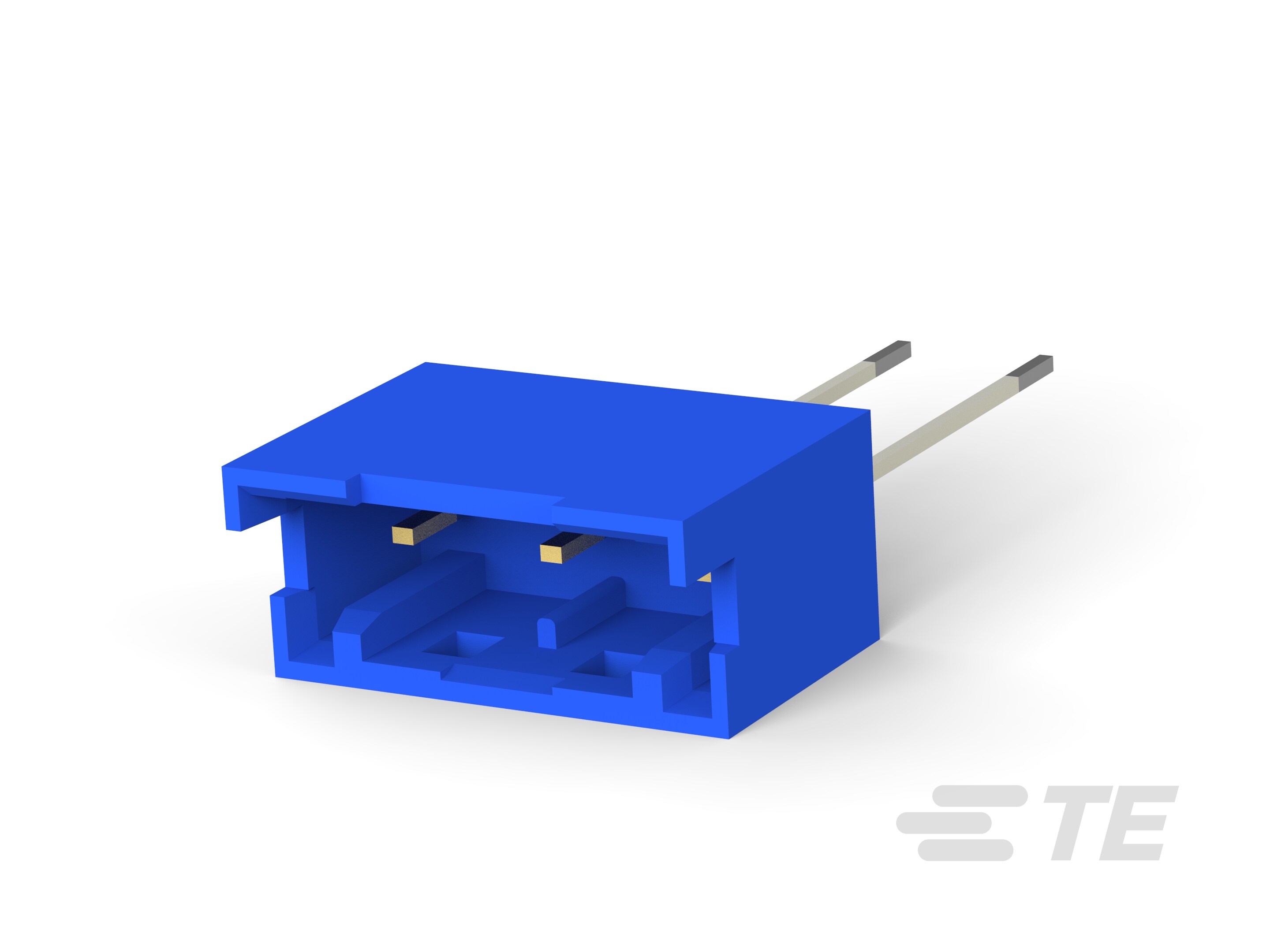

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器组件类型 : PCB 安装接头

  • Connector System : 线到板

  • 接头类型 : 带罩

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 连接器类型 : 连接器组件

  • 灼热丝额定值 : 标准部件 - 非辉光导线

  • 应力消除 : 不带

结构特性

  • 装载的端子数量 : 3

  • PCB 安装方向 : 垂直

  • Number of Positions : 5

  • 行数 : 1

  • Backwall/Post Interruptions : Without

电气特征

  • 工作电压 (VAC): 50

  • 工作电压 (VDC): 50

接触件特性

  • 端子基材 : 黄铜

  • 端子底板材料 :

  • 端子接触部电镀材料 :

  • 端子接触部电镀材料表面涂层 : Tin

  • 端子接触部电镀厚度 : .3 µm [ 11.81 µin ]

  • 端子类型 : 公端

  • Contact Current Rating (Max) (A): 3

  • 底板材料厚度 : 1.27 µm, 50 µin

  • 端子种类 : 直式

  • PCB 端子端接区域电镀厚度 : .8 µm [ 31.496 µin ]

  • 端子布局 : 直插式

  • 端子传导(典型值) : 信号(数据)

  • PCB 端子端接区域电镀材料 :

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

  • 线缆端接方法 : 焊接

机械附件

  • 面板安装特性 : 不带

  • PCB 安装对准 : 不带

  • 接合固定 : 不带

  • PCB 安装固定 : 不带

  • 接合对准 : 带有

  • 接合固定类型 : 锁闩

  • 接合对准类型 : 极化

  • 端子定位力 : 不带

壳体特性

  • Centerline (Pitch) : 5 mm [ .197 in ]

  • 壳体颜色 : 蓝色

  • 外壳材料 : 尼龙

尺寸

  • 公端宽度 : .0276 in, .7 mm

  • 高度 : 18 mm [ .708 in ]

  • PCB 厚度(建议) : 1.6 mm [ .063 in ]

  • 长度 : 15 mm [ .59 in ]

使用环境

  • 工组温度范围 : -30 – 105 °C [ 15 °F ]

操作/应用

  • 拾放盖 : 不带

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 胶带

  • 封装数量 : 450

其他

  • 阻止位置数量 : 2

  • 注释 : 此接头组件将柱体接触件和径向销组装在了 5 位置接头护套的 1 号、3 号和 5 号电路中
