该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

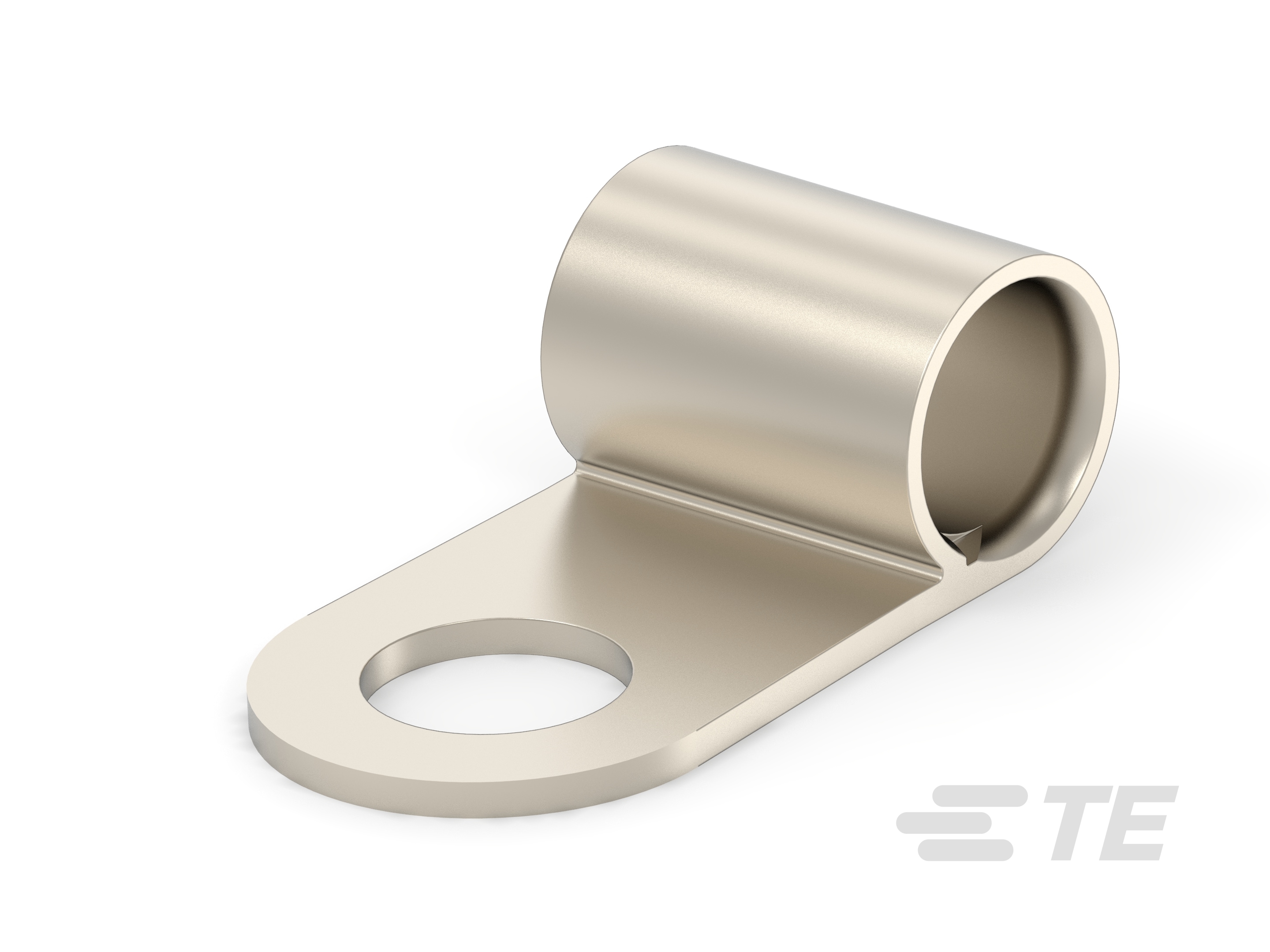

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 3/8

  • 可密封 :

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 端子特性 : 修剪

结构特性

  • 孔数 : 1

接触件特性

  • 压线筒类型 : Closed

  • 端子方向 : 标志

  • 端子电镀材料 :

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 2

  • 线径 (mm²): 26.7 – 42.4

  • 线径 (CMA): 52600 – 83700

  • 螺钉直径 (mm): 9.53, 9.91

  • 螺钉直径 (in): .39

  • 舌厚 : 1.45 mm [ .057 in ]

  • 产品长度 : 36.5 mm [ 1.437 in ]

  • 压线筒内径 : 9.07 mm [ .357 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : 343 °C [ 649 °F ]

行业标准

  • 符合政府资质的端子 :

包装特性

  • 封装数量 : 50

  • 封装方法 : 零散零件

产品合规性
