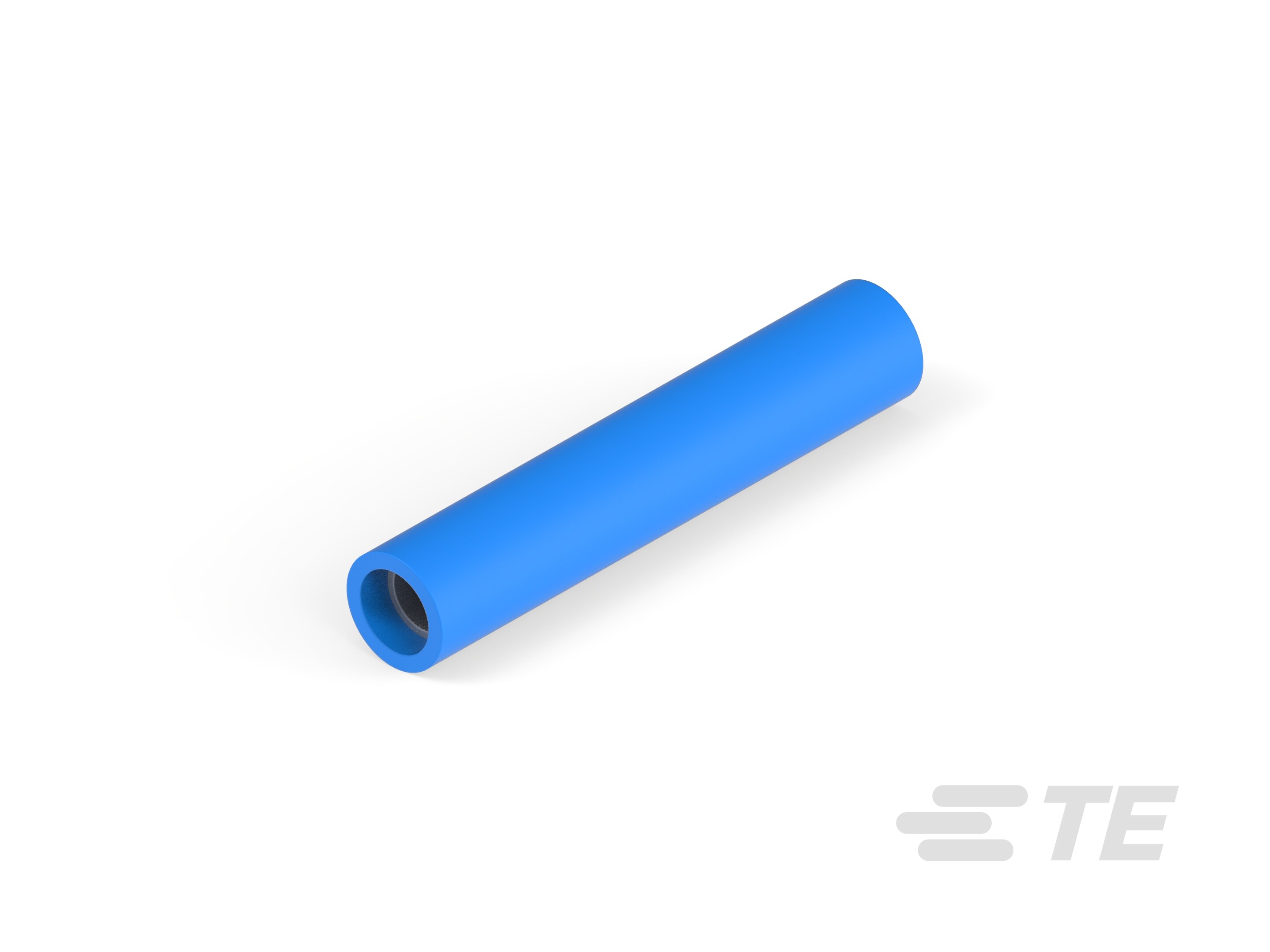

产品类型特性

  • 产品类型 : 对接接头

  • Sealable :

  • 接头类型 : 对接接头

  • 锯齿 :

  • 压线筒类型 : 已关闭

  • 线缆类型 : 常规导线

  • Insulated : Yes

  • 支持种类 : 绝缘支撑

  • 压线筒种类 : 标准

结构特性

  • 对接能力 : 1

  • 锯齿数 : 16

电气特征

  • 工作电压 : 600 V

主体特性

  • 接头特性 : 降压型

  • 接头材料 :

  • 颜色特性 : 蓝色条纹

  • 单件重量 (g): 2

  • 绝缘材料 : 乙烯基

  • 电镀材料 :

  • 条纹颜色 : 蓝色

  • 电镀厚度 : 2.54 µm [ 100 µin ]

  • 绝缘支撑套管材料 : 乙烯

  • 绝缘套管材料 : 乙烯基

接触件特性

  • 端子和接头种类 : 接头

  • 端子电镀厚度 : 100 µm [ 2.54 µin ]

  • 端子电镀材料 :

机械附件

  • 带导线绝缘 : 带有

尺寸

  • Wire Size (AWG): 16 – 14, 22 – 18

  • Wire Size (mm²): .32 – .82, 1.31 – 2.08

  • 电线绝缘直径(最大值) : .17 mm [ 4.32 in ]

  • 压线筒内径 : .085 mm [ 2.16 in ]

  • 材料厚度 : .031 mm [ .79 in ]

  • 总长 : 1.065 mm [ 27.05 in ]

  • 外径 : 4.19 mm [ .165 in ]

  • 压线筒内径(最小值) : .057 mm [ 1.44 in ]

使用环境

  • 工组温度范围 (°C): 65 – 150, 170

  • 工组温度范围 (°F): 149 – 302, 338

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 带上安装

  • 封装数量 : 2500

其他

  • 军品类别 :
